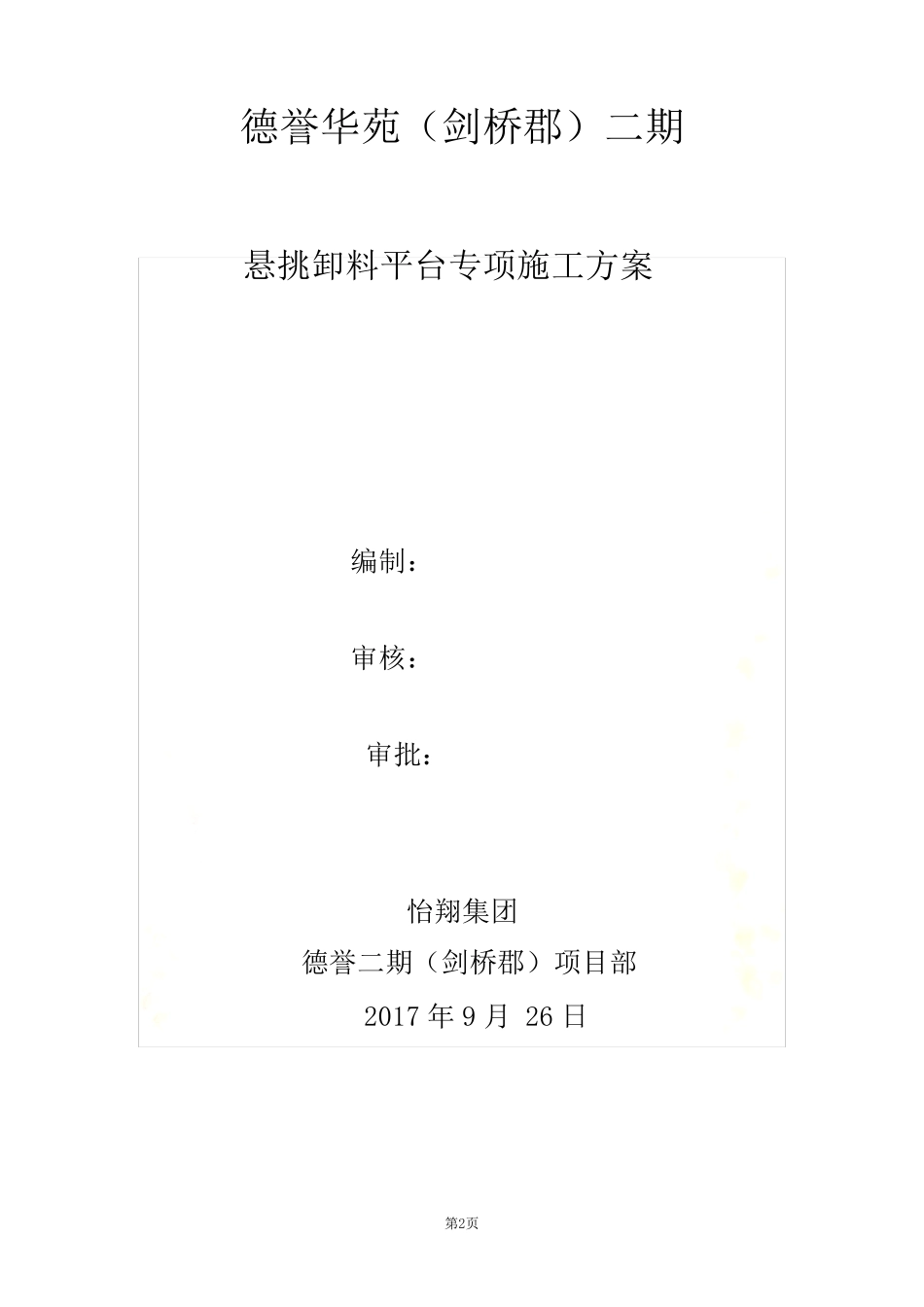

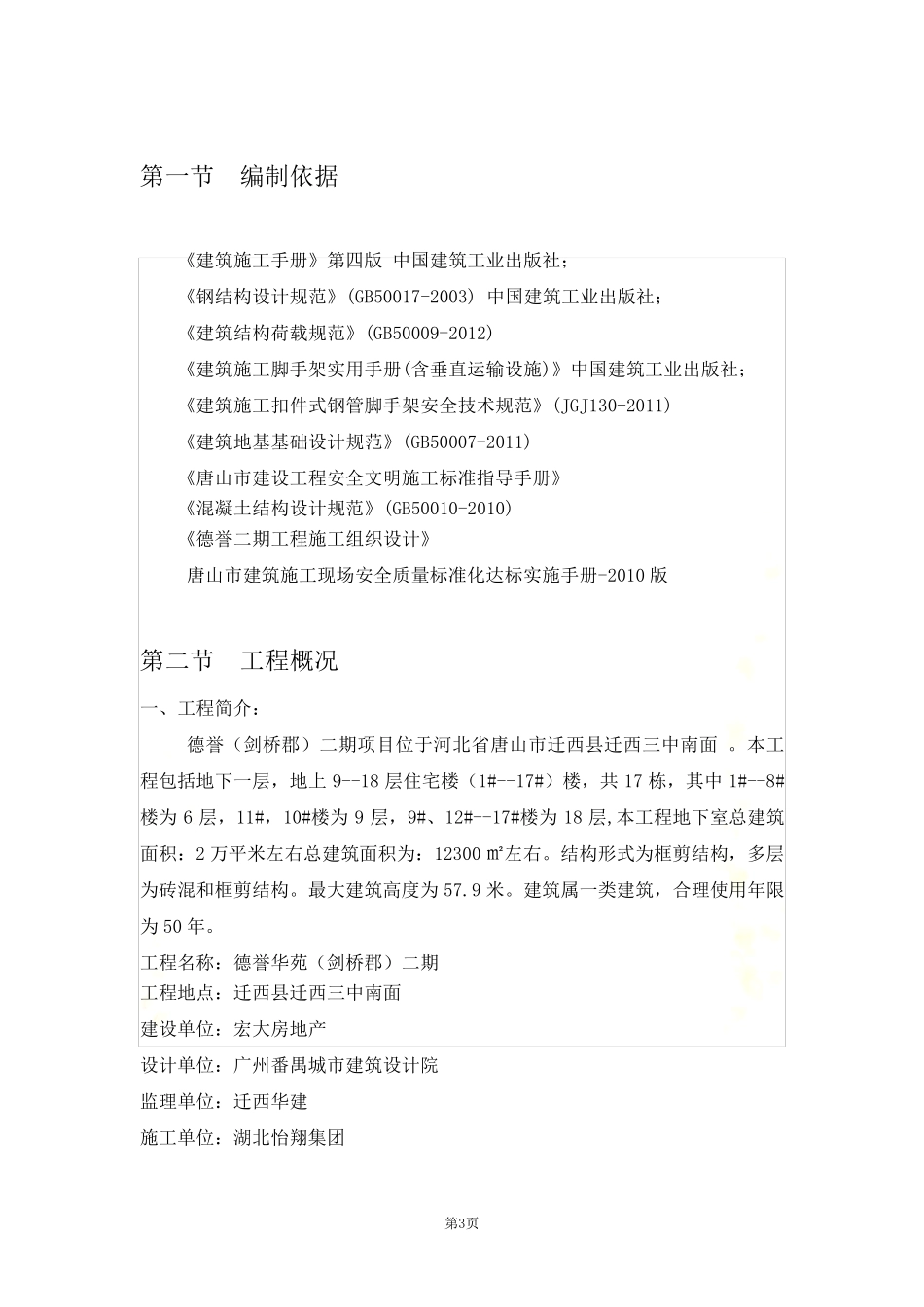

悬挑卸料平台专项方案 第2页 德誉华苑（剑桥郡）二期 悬挑卸料平台专项施工方案 编制： 审核： 审批： 怡翔集团 德誉二期（剑桥郡）项目部 2017 年 9 月 26 日 第3页 第一节 编制依据 《建筑施工手册》第四版 中国建筑工业出版社； 《钢结构设计规范》(GB50017-2003) 中国建筑工业出版社； 《建筑结构荷载规范》(GB50009-2012) 《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社； 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 《建筑地基基础设计规范》(GB50007-2011) 《唐山市建设工程安全文明施工标准指导手册》 《混凝土结构设计规范》(GB50010-2010) 《德誉二期工程施工组织设计》 唐山市建筑施工现场安全质量标准化达标实施手册-2010 版 第二节 工程概况 一、工程简介： 德誉（剑桥郡）二期项目位于河北省唐山市迁西县迁西三中南面 。本工程包括地下一层，地上 9--18 层住宅楼（1#--17#）楼，共 17 栋，其中1#--8#楼为 6 层，11#，10#楼为 9 层，9#、12#--17#楼为 18 层,本工程地下室总建筑面积：2 万平米左右总建筑面积为：12300 ㎡左右。结构形式为框剪结构，多层为砖混和框剪结构。最大建筑高度为 57.9 米。建筑属一类建筑，合理使用年限为 50 年。 工程名称：德誉华苑（剑桥郡）二期 工程地点：迁西县迁西三中南面 建设单位：宏大房地产 设计单位：广州番禺城市建筑设计院 监理单位：迁西华建 施工单位：湖北怡 翔 集 团 第4页 第三节 卸料平台设计与制作 一、卸料平台用途及极限荷载值 为满足多、高层主体结构施工时垂直运送模板、木方、支撑钢管的需要，在1#--17#楼在每层每单元设置1 个悬挑式卸料平台，按照施工程序依次从下往上提升。卸料平台的限载重量为1 吨，具体位置详见施工平面图。 二、卸料平台设计 1、根据本工程的特点，决定采用悬挑式卸料平台，平台平面布置在塔吊工作范围内施工方便处。平台尺寸为3.6×2m。 2、主梁、次梁分别采用18#工字钢、16a 号槽钢，次梁间距 500mm，主梁楼板上的搁置长度为1.1m，悬挑4.9m。内侧钢丝绳支点距离结构梁 3.9m，主梁上前后两个钢丝绳拉结点的间距为0.5m。 3、平台每侧设两根6×37，Φ21.5 抗拉强度 2000N/mm2钢丝绳，每根绳夹具不少于3 个。钢丝绳通过梁上面预埋Φ25 圆钢吊环拉结，两边各预埋长度为35d，并压入梁主筋内部，但两根钢丝绳不得拉结于同一对拉环上，拉环与卸料平...
