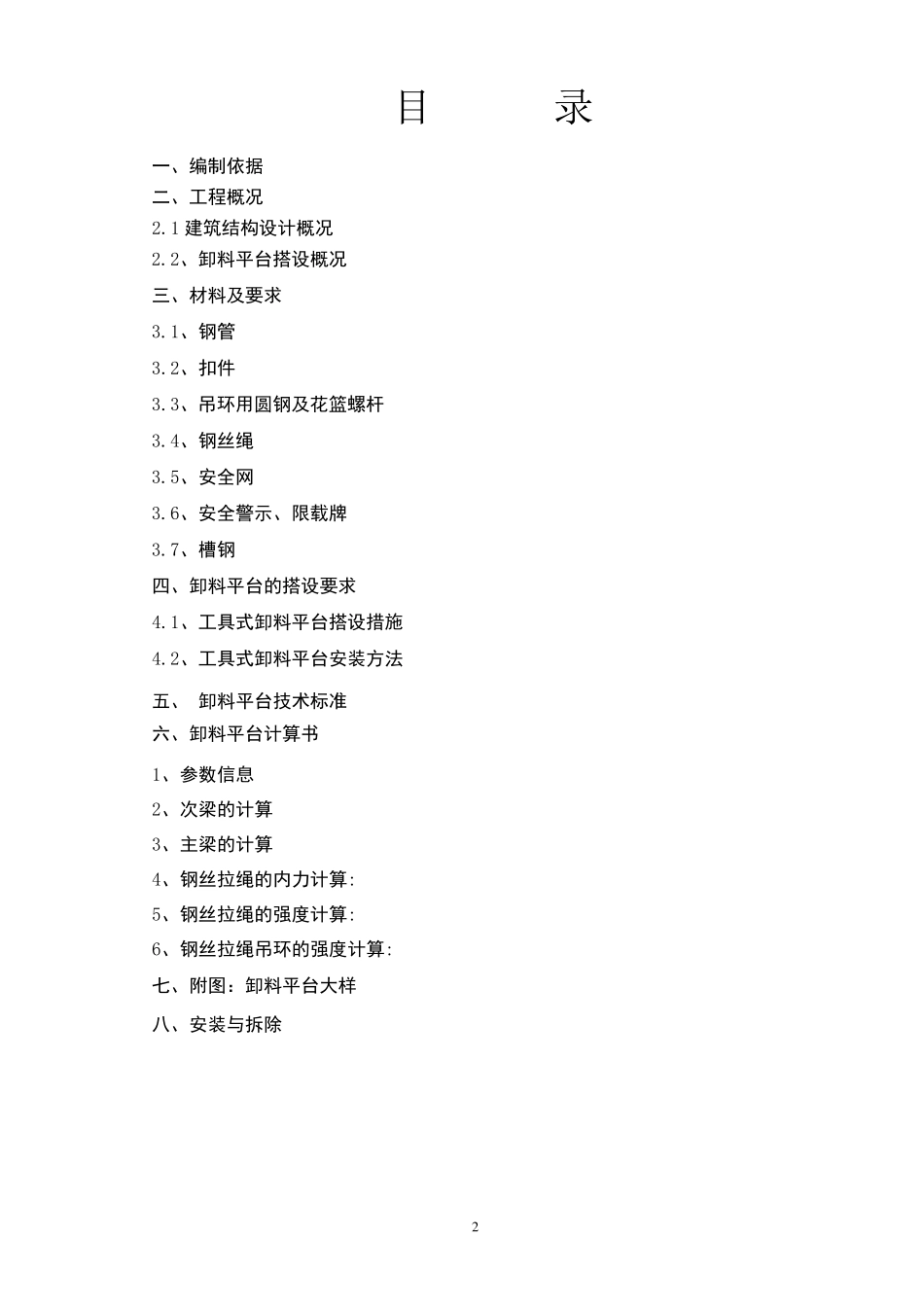

1 仓源、少湖家园 1 # 、2 # 楼 卸料平台专项施工方案 编制人: *** 审核人: * * 审批人: 潘家友 编制时间: 2014.6.20 编制单位:四川沱江路桥建设工程股份有限公司 2 目 录 一、编制依据 二、工程概况 2.1 建筑结构设计概况 2.2、卸料平台搭设概况 三、材料及要求 3.1、钢管 3.2、扣件 3.3、吊环用圆钢及花篮螺杆 3.4、钢丝绳 3.5、安全网 3.6、安全警示、限载牌 3.7、槽钢 四、卸料平台的搭设要求 4.1、工具式卸料平台搭设措施 4.2、工具式卸料平台安装方法 五、 卸料平台技术标准 六、卸料平台计算书 1、参数信息 2、次梁的计算 3、主梁的计算 4、钢丝拉绳的内力计算: 5、钢丝拉绳的强度计算: 6、钢丝拉绳吊环的强度计算: 七、附图:卸料平台大样 八、安装与拆除 3 一、编制依据 表1 序号 编 制 依 据 编 号 1 建筑施工扣件式钢管脚手架安全技术规程 JGJ 130-2011 2 建筑施工安全检查标准 JGJ59-2011 3 建筑结构荷载规范 GB50009-2012 4 建筑施工脚手架实用手册 中国建筑工业出版社 5 建筑施工计算手册 中国建筑工业出版社 6 建筑施工手册 中国建筑工业出版社 第四版 二、工程概况 2.1 建筑结构设计概况 工程名称:仓源.少湖家园1、2 号楼 工程地址:富顺县盐井街原包装厂 建设单位:自贡市仓源置业有限公司 设计单位:自贡市新四维规划建筑工程设计有限公司 勘察单位:四川盐业地质钻井大队 监理单位:富顺嘉信建设监理有限公司 施工单位:四川沱江路桥建设工程股份有限公司 工程位于富顺县盐井街(富世镇原包装厂),为短肢剪力墙结构,地下一层,地上 9层,建筑面积地上 5700 平方米,地下 1890 平方米。因该工程东面和北面地下车库未完全施工,结构形式:框架结构;抗震裂度:7 度。 工程场地较宽,有利施工,要保持道路清洁、畅通,尽量减少施工垃圾对环境的影 响 。 场地已 平整 ,道路已 畅通,施工用水 、用电 已 到 施工现 场。 工程所 需 材 料 :由 施工单位提 供 ;材 料 的质量保证 资 料 由 各 提 供 单位向 供货 商 索 取 均 由 施工单位保存 。 2.2、卸料平台搭设概况 本 工程卸 料 平台 采 用工具 式卸 料 平台 ,1#楼每 层设置 4 个 卸 料 平台 ,2#楼每 层设置 1个 卸 料 平台 ,具 体 布 置见 附 图 。 卸 料 平台 根 据各 楼栋 主 体 ...
