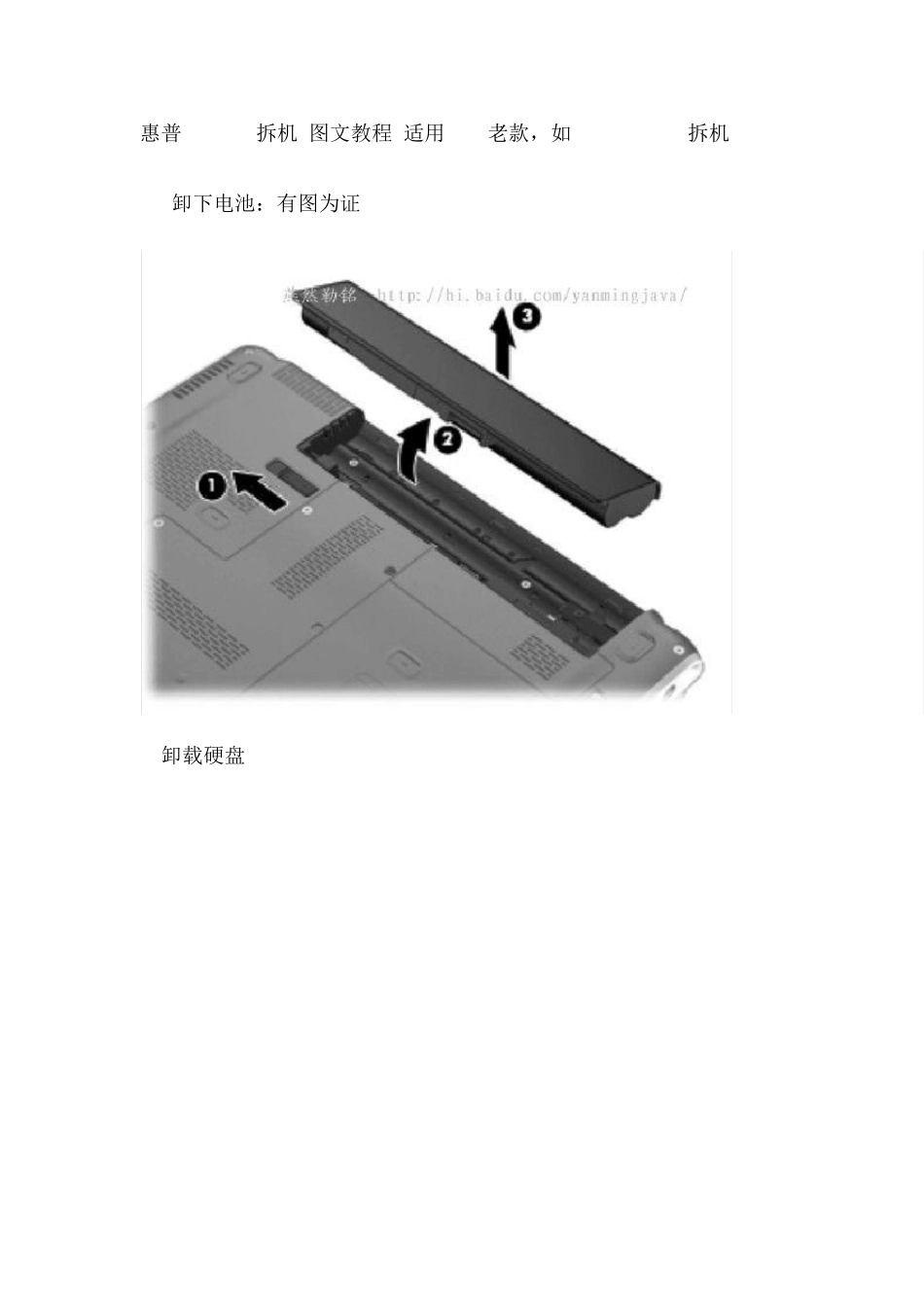

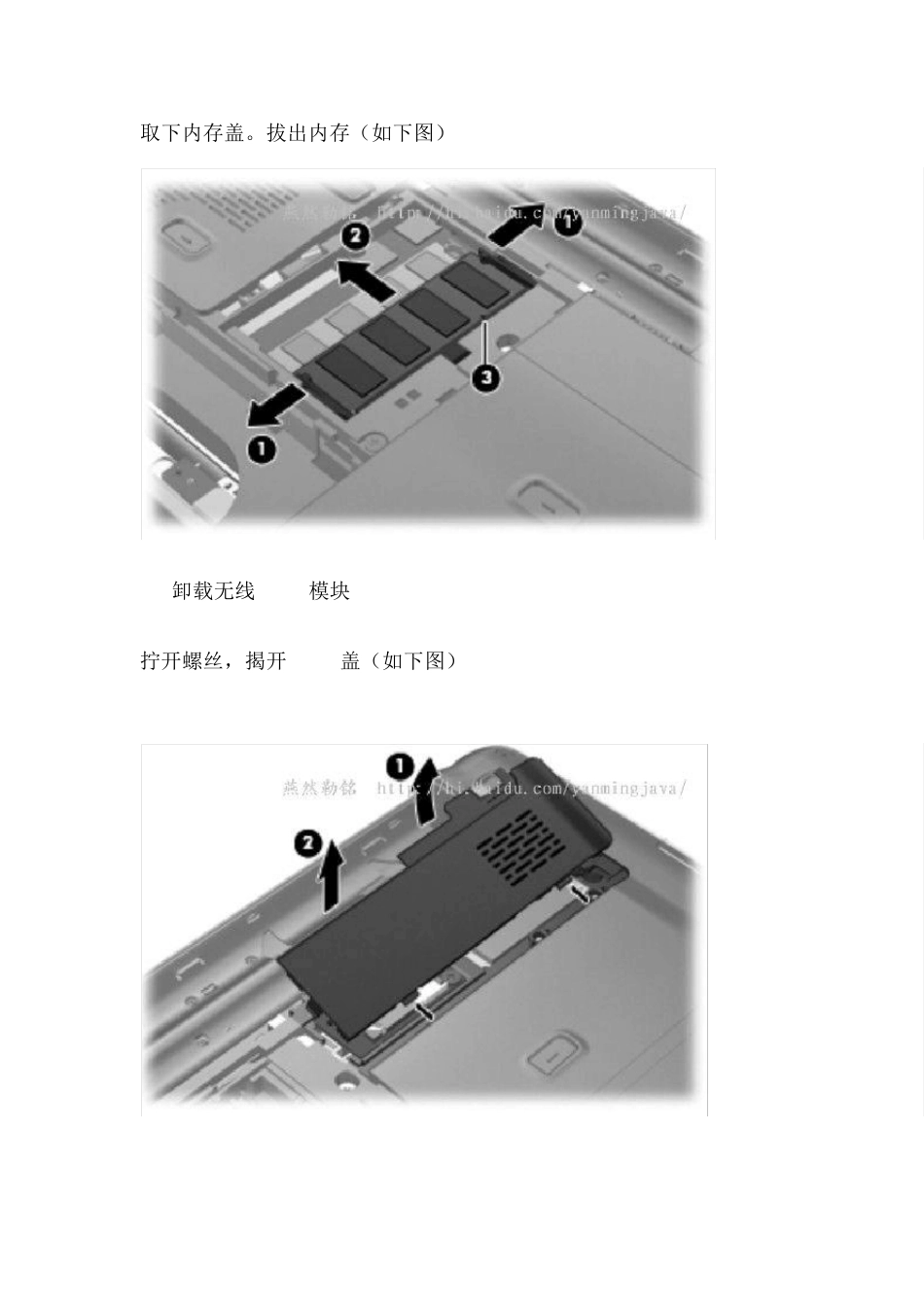

惠普HP dv3拆机 图文教程 适用DV3老款,如DV3-2226tx拆机 1. 卸下电池:有图为证 2.卸载硬盘 先打开硬盘盖 接下来取出硬盘,照下面图拆~ 先取出4螺丝,抓住聚酯薄膜标签往原胶垫所在方向拉,硬盘就出来了 (一拉二推三扯)(如下图) 3. 卸载内存 取下内存盖。拔出内存(如下图) 4. 卸载无线 WLAN模块 拧开螺丝,揭开 WLAN盖(如下图) 拧开螺丝,取下固定支架,断开wlan电缆,取出 wlan模块(如下图) 5.卸载 SIM 取出 sim卡 拧开SIM模块螺丝,断开电缆,取出 SIM模块 6.取出电池 7.卸载光驱 拧开固定光驱螺丝,将光驱提出来 8.卸载键盘 拧开固定键盘的螺丝 抬起键盘①,直到一定角度,滑动键盘② ,取下键盘 (如下图) 断开ZIF连接器,取下键盘。(如下图) 9.取下开关盖 拧开开关盖螺丝 断开 低插入力(LIF)电缆1,分离取下开关盖: 10.卸载扬声器 断开扬声器电缆,取下三个螺丝,卸下扬声器装配4。 11.卸载显示器 断开无线WLAN电缆1,断开显示器与主板电缆2; 拧开固定显示器螺丝,取下显示器(如下图) 12.卸载顶盖 卸下用于固定基地顶盖外壳以下螺丝 断开电源连接器与系统板的电缆1;断开USB板与系统板的电缆2;除去 电源连接线3和USB板电缆;断开大写锁定指示灯从系统板上的LIF连接线4;取下大写锁定LED从顶盖电缆5。 断开系统板上连接触摸板的LIF电缆1;断开连接主板和触摸板开/关按钮板电缆2 的LIF的连接器;断开 指纹识别器板电缆的ZIF连接器3;断开系统板上的风扇电缆5。 拧开固定顶部外壳的螺丝 抬起顶盖至一定角度,将电源连接线和USB板电缆通过在顶盖上的开口2,取下顶盖(如下图) 13、卸下指纹识别器板: 卸下两个固定指纹识别器支架螺丝,卸下支架 2,取出指纹识别器顶盖板3,卸下指纹识别器板4。 14.取出LED板和电缆: 断开LED板与系统板线1, 取出用于固定LED电路板的基螺丝,卸载LED板和电缆4。 15.卸下蓝牙模块和电缆: 断开蓝牙模块与系统板的电缆并取出,卸下蓝牙模块 16.卸载音频板和电缆: 断开音频板与系统板的电缆,取出用于固定的音频电路板与系统板螺丝,取出音频板和电缆 17.移除USB板和电源连接器 拧开 用于固定USB板到主板螺丝,移除USB板和电缆 取下电源接口1,拔下电源连接器和电缆。 18.卸下系统板: 断开系统板上以下电缆:LED板电缆;蓝牙模块电缆;音频板电缆 拧开两个固定主板的螺丝 抬起系统板左侧至一定角度,取下主板(如下...
