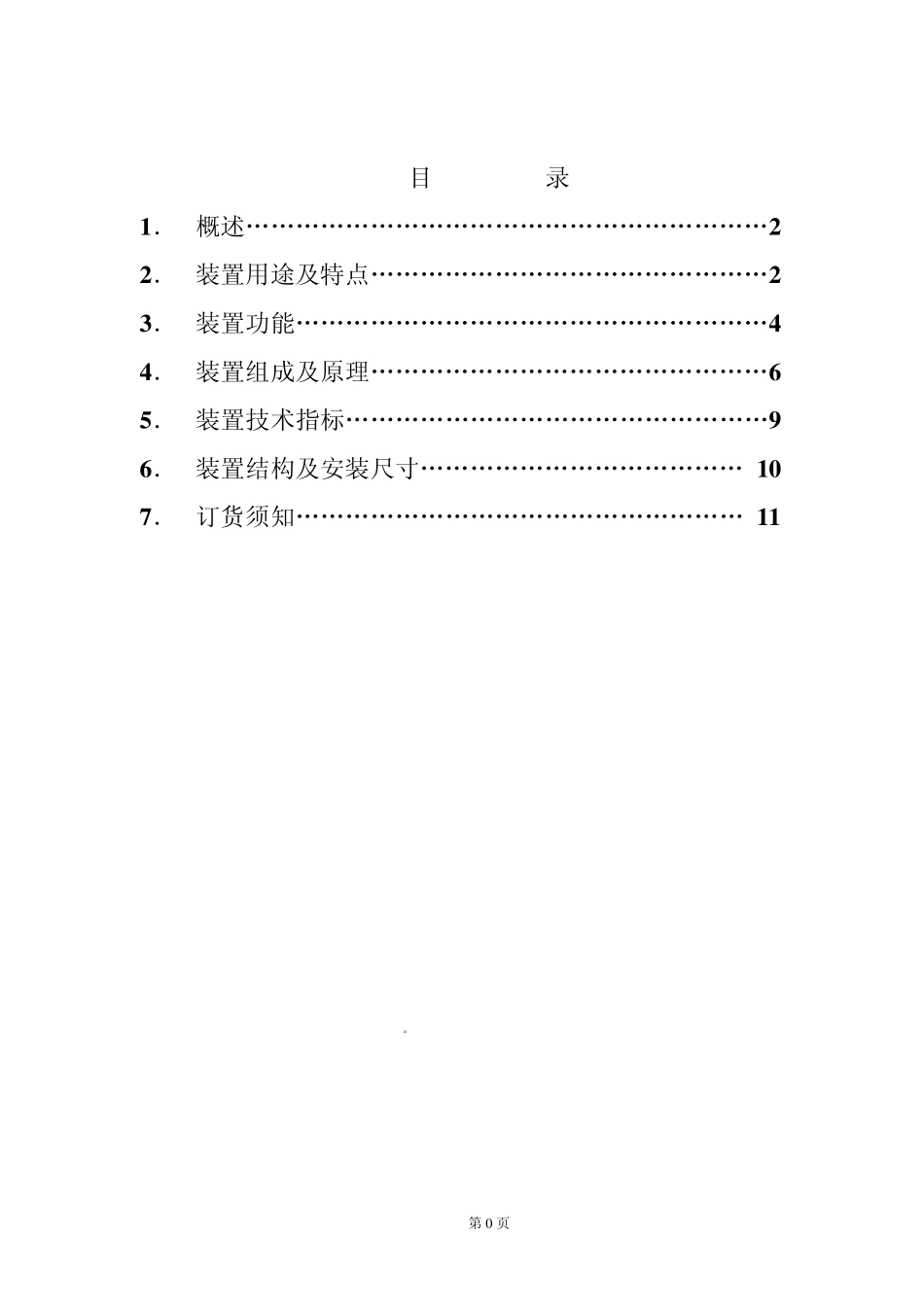

第0 页 目 录 1 ． 概述„„„„„„„„„„„„„„„„„„„„„2 2 ． 装置用途及特点„„„„„„„„„„„„„„„„2 3 ． 装置功能„„„„„„„„„„„„„„„„„„„4 4 ． 装置组成及原理„„„„„„„„„„„„„„„„6 5 ． 装置技术指标„„„„„„„„„„„„„„„„„9 6 ． 装置结构及安装尺寸„„„„„„„„„„„„„ 1 0 7 ． 订货须知„„„„„„„„„„„„„„„„„„ 1 1 第1 页 1 、概述 我国 3kV－66kV 配电网大多采用小电流接地方式即中性点非有效接地方式，包括中性点不接地系统和中性点经消弧线圈接地系统。中性点非有效接地系统的优点在于，发生单相接地时多数情况下能够自动熄弧并恢复绝缘。但是发生永久性接地故障时，为了防止因非故障相电压升高而导致故障扩大，必须尽快确定故障线路并予以切除，这就提出了单相接地故障选线问题。 随着工控机技术的发展，性能越来越高，应用日益广泛。我所结合市场需求，应用工控机的新技术，开发了工控机型小电流接地选线装置。该装置相对普通型小电流接地选线装置功能和性能上有了很大提高，过去普通型小电流接地选线装置的不足主要表现： 1）硬件性能低 当时的微机选线装置均采用8 位单片机或 16 位单片机，数据处理速度低、程序存贮器、数据存贮器容量小，因此只能采用一些简单算法。 2）软件算法简单 由于硬件性能低，一些先进的算法和判据无法应用，只能采用一些简单的算法。有些产品虽然采用了多种判据，但只是对判据机械罗列，并未综合运用，而每种判据都存在有局限性。 3）变电站运行方式发生变化时，装置不能适应运行方式的改变。 针对普通型小电流接地选线装置存在的上述问题，我所联合著名工控机制造厂家共同开发研制出 TLXG-6 工控机型小电流接地选线装置。整个装置外型美观、结构合理，功能齐全、性能稳定，调试简单、维护方便。 2 、装置用途及特点 2 .1 用途 本装置适用于 3kV－66kV 中性点不接地或中性点经电阻、消弧线圈接地系统的单相接地选线，可广泛用于发电厂、变电所及大型厂矿企业的供电系统作为线路和母线单相接地故障报警或用于单相接地保护跳闸。 2 .2 特点 本装置与国内其它厂家产品相比，具有如下特点： 1）采用改进型的工控计算机作为装置的运算平台，开放性好，兼容性好，吸收了PC机的全部功能，可直接运行PC机的各种应用软件。 第2 页 2）机箱是符合“EIA”...
