公跨铁制梁场龙门吊施工作业指导书

公跨铁制梁场龙门吊施工作业指导书_第1页
1/20
公跨铁制梁场龙门吊施工作业指导书_第2页
2/20
公跨铁制梁场龙门吊施工作业指导书_第3页
3/20

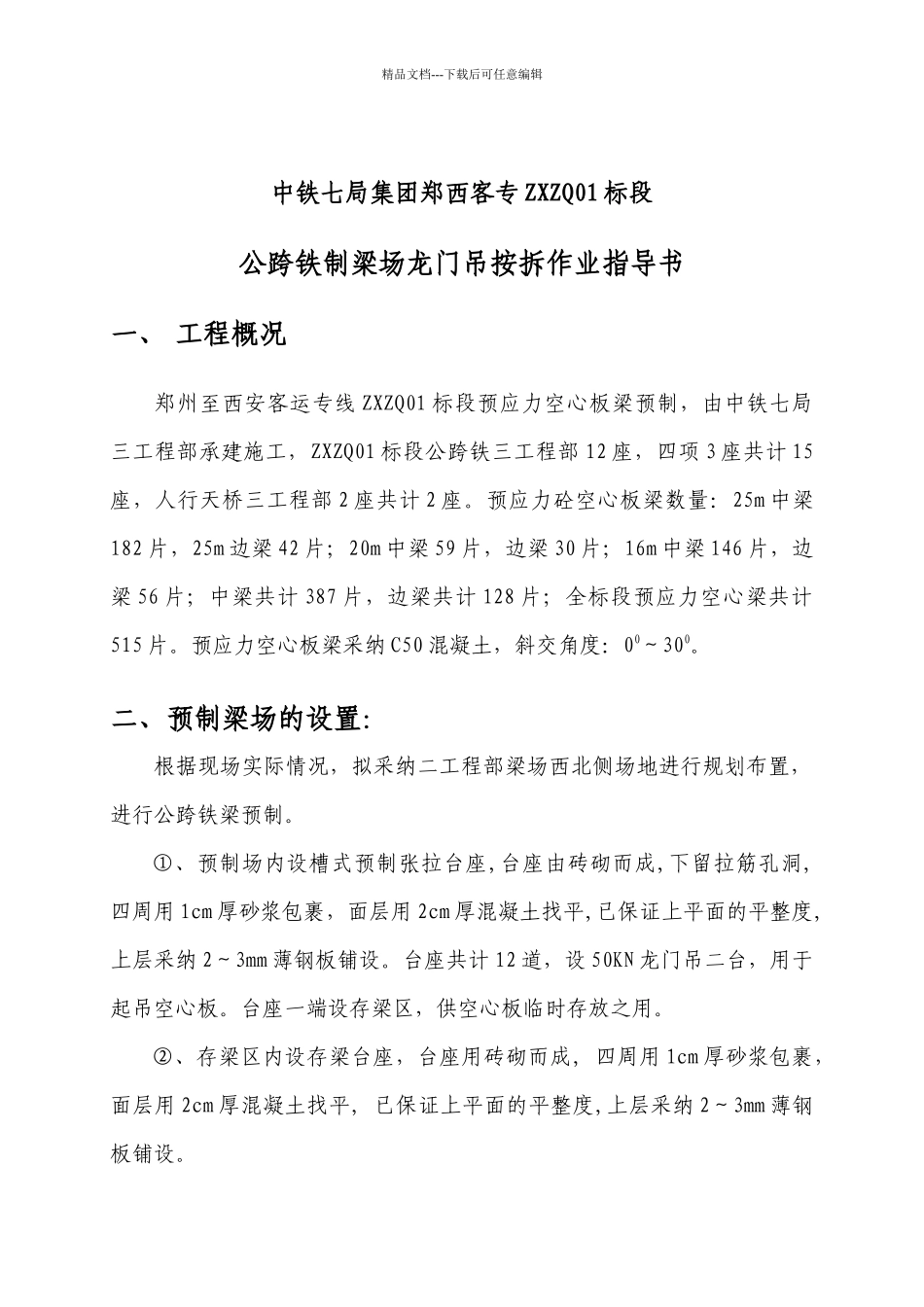

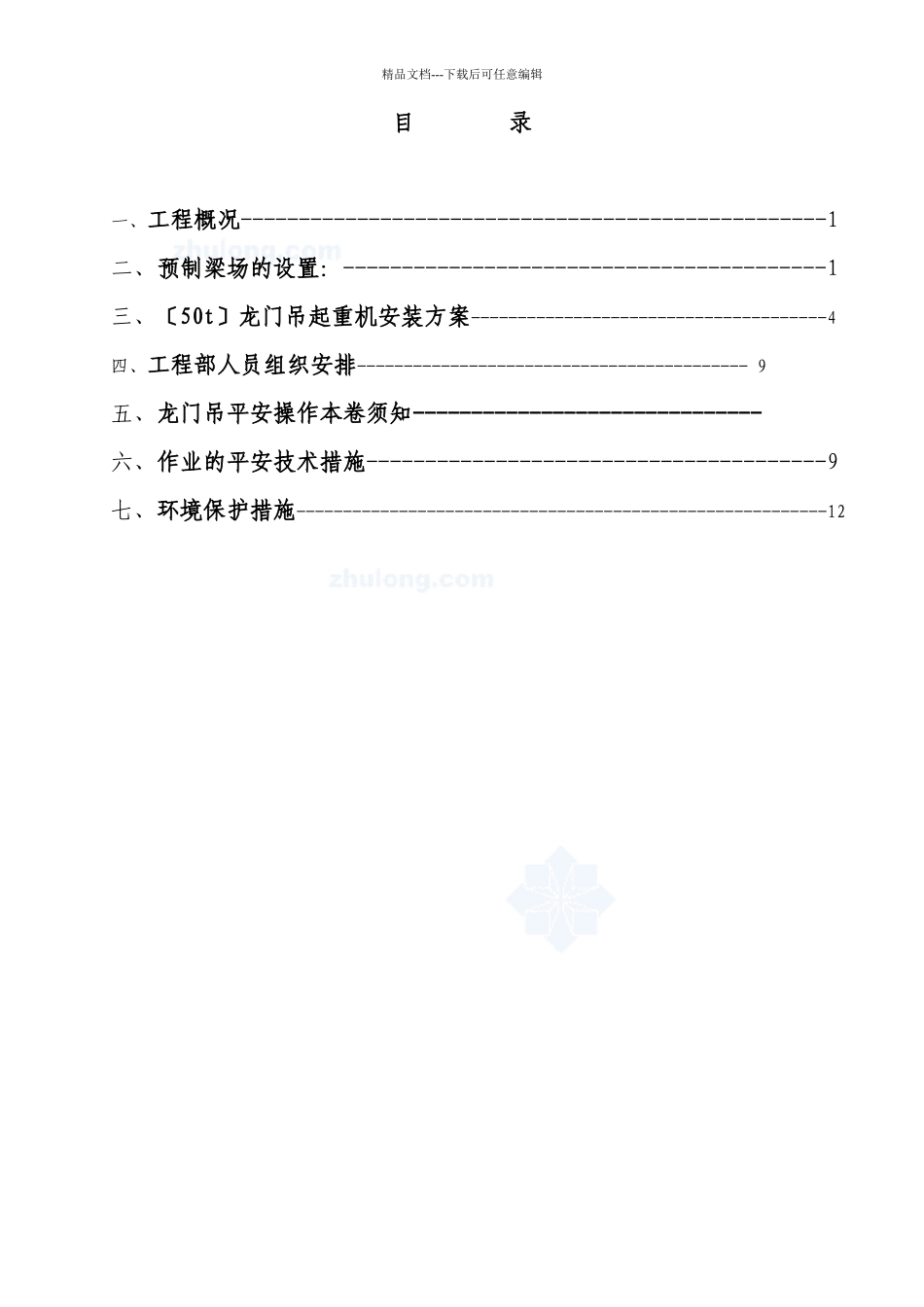

精品文档---下载后可任意编辑中铁七局集团郑西客专 ZXZQ01 标段公跨铁制梁场龙门吊施工作业指导书 韩熙林 付胜民审批:中铁七局集团郑西客运专线三工程部2008 年 4 月 20 日精品文档---下载后可任意编辑目 录一、工程概况--------------------------------------------------1二、预制梁场的设置:-----------------------------------------1三、〔50t〕龙门吊起重机安装方案--------------------------------------4四、工程部人员组织安排------------------------------------------ 9 五、龙门吊平安操作本卷须知------------------------------六、作业的平安技术措施---------------------------------------9七、环境保护措施---------------------------------------------------------12精品文档---下载后可任意编辑中铁七局集团郑西客专 ZXZQ01 标段公跨铁制梁场龙门吊按拆作业指导书一、 工程概况郑州至西安客运专线 ZXZQ01 标段预应力空心板梁预制,由中铁七局三工程部承建施工,ZXZQ01 标段公跨铁三工程部 12 座,四项 3 座共计 15座,人行天桥三工程部 2 座共计 2 座。预应力砼空心板梁数量:25m 中梁182 片,25m 边梁 42 片;20m 中梁 59 片,边梁 30 片;16m 中梁 146 片,边梁 56 片;中梁共计 387 片,边梁共计 128 片;全标段预应力空心梁共计515 片。预应力空心板梁采纳 C50 混凝土,斜交角度:00~300。二、预制梁场的设置:根据现场实际情况,拟采纳二工程部梁场西北侧场地进行规划布置,进行公跨铁梁预制。①、预制场内设槽式预制张拉台座,台座由砖砌而成,下留拉筋孔洞,四周用 1cm 厚砂浆包裹,面层用 2cm 厚混凝土找平,已保证上平面的平整度,上层采纳 2~3mm 薄钢板铺设。台座共计 12 道,设 50KN 龙门吊二台,用于起吊空心板。台座一端设存梁区,供空心板临时存放之用。②、存梁区内设存梁台座,台座用砖砌而成, 四周用 1cm 厚砂浆包裹,面层用 2cm 厚混凝土找平, 已保证上平面的平整度,上层采纳 2~3mm 薄钢板铺设。BLHhδe精品文档---下载后可任意编辑③、利用二工程部拌和站预制空心板。三、〔50t〕龙门吊起重机安装方案1、安装前的准备工作安装前根据所用起吊设备,确定安装方案:本次安装采纳两台 50t 吊车起吊方案。安装前对全机各零、部件进行清点和检查,进行必要的维修和处理。各部件吊装时必须正确选择吊点,实行适当的措施固定吊点,...
