地表移动观测站设计

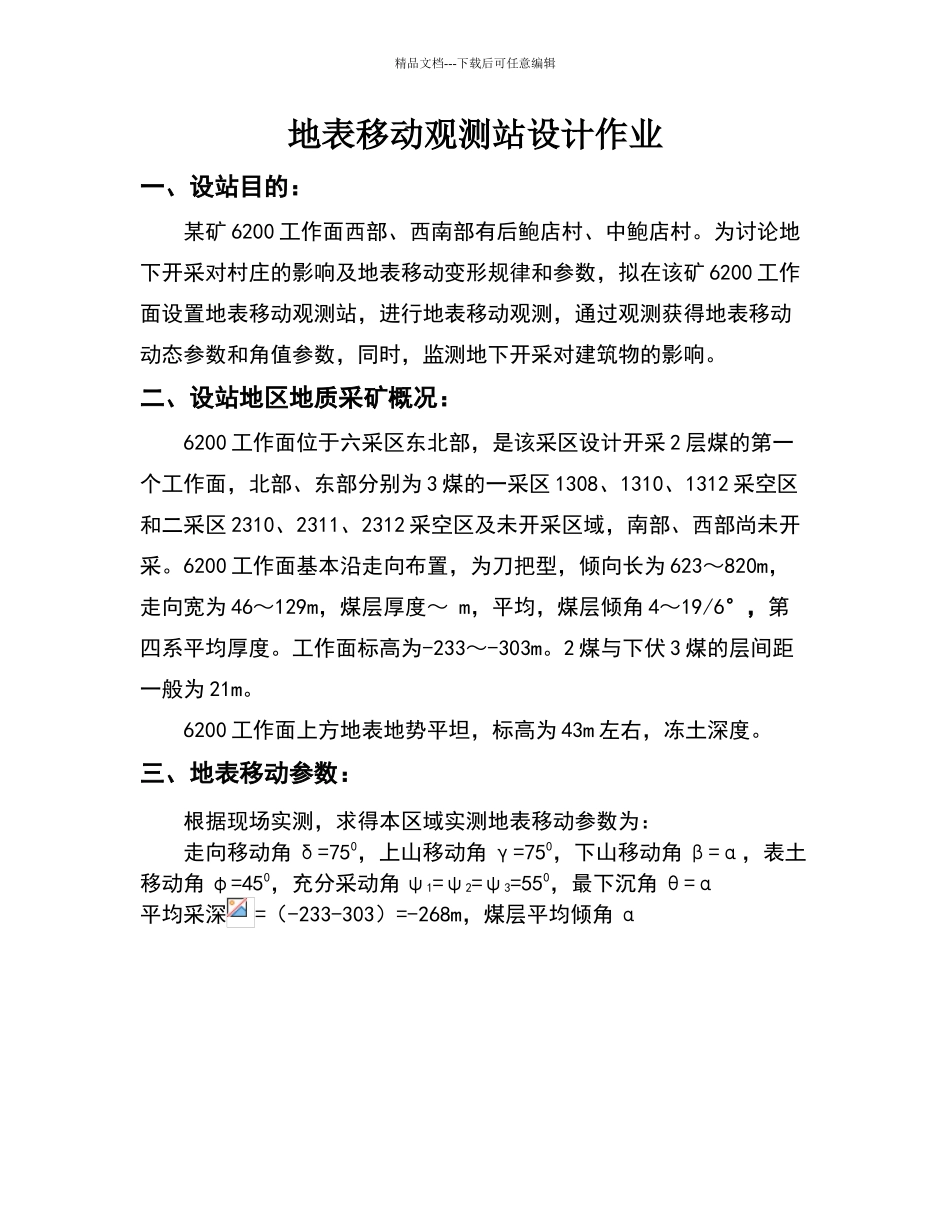

地表移动观测站设计_第1页
1/12

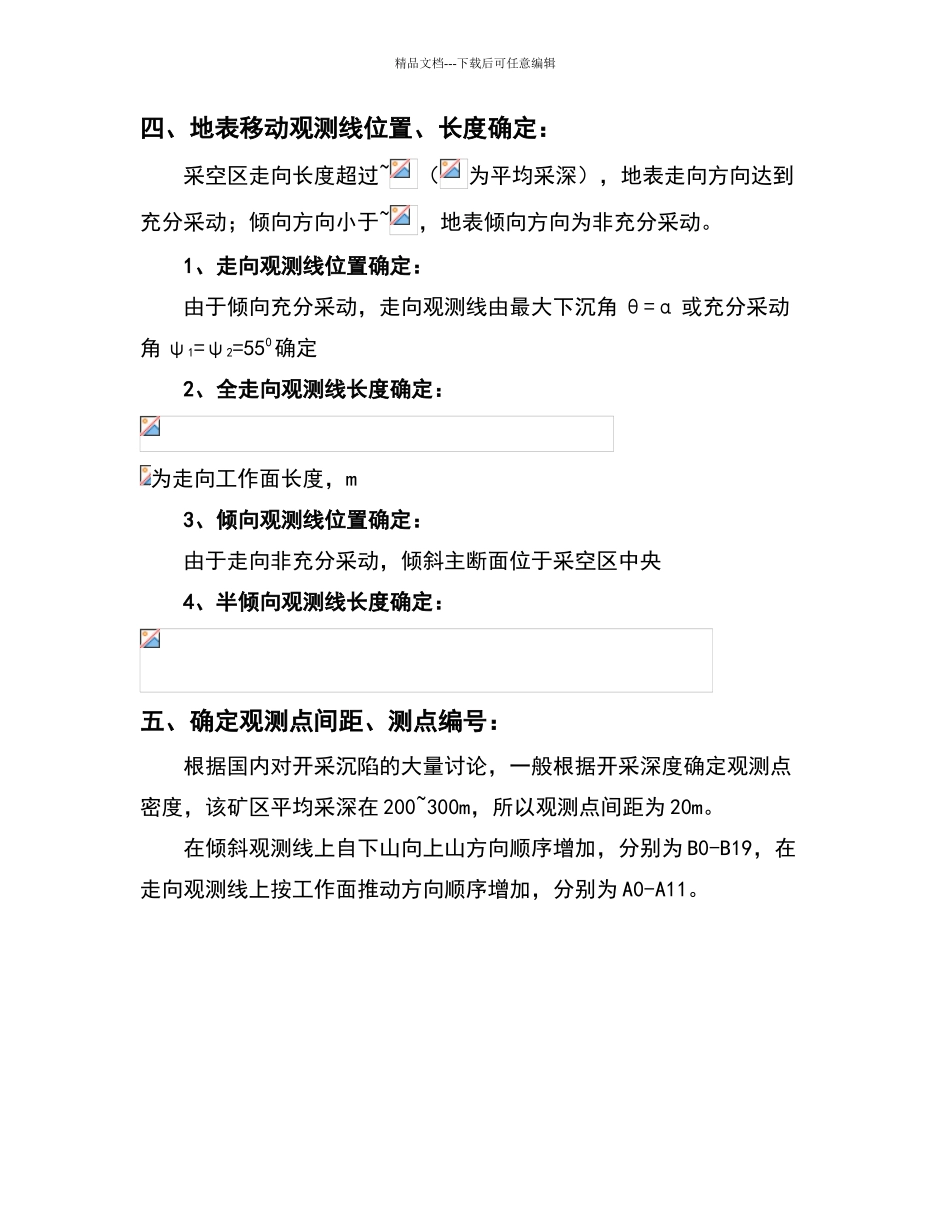

地表移动观测站设计_第2页
2/12

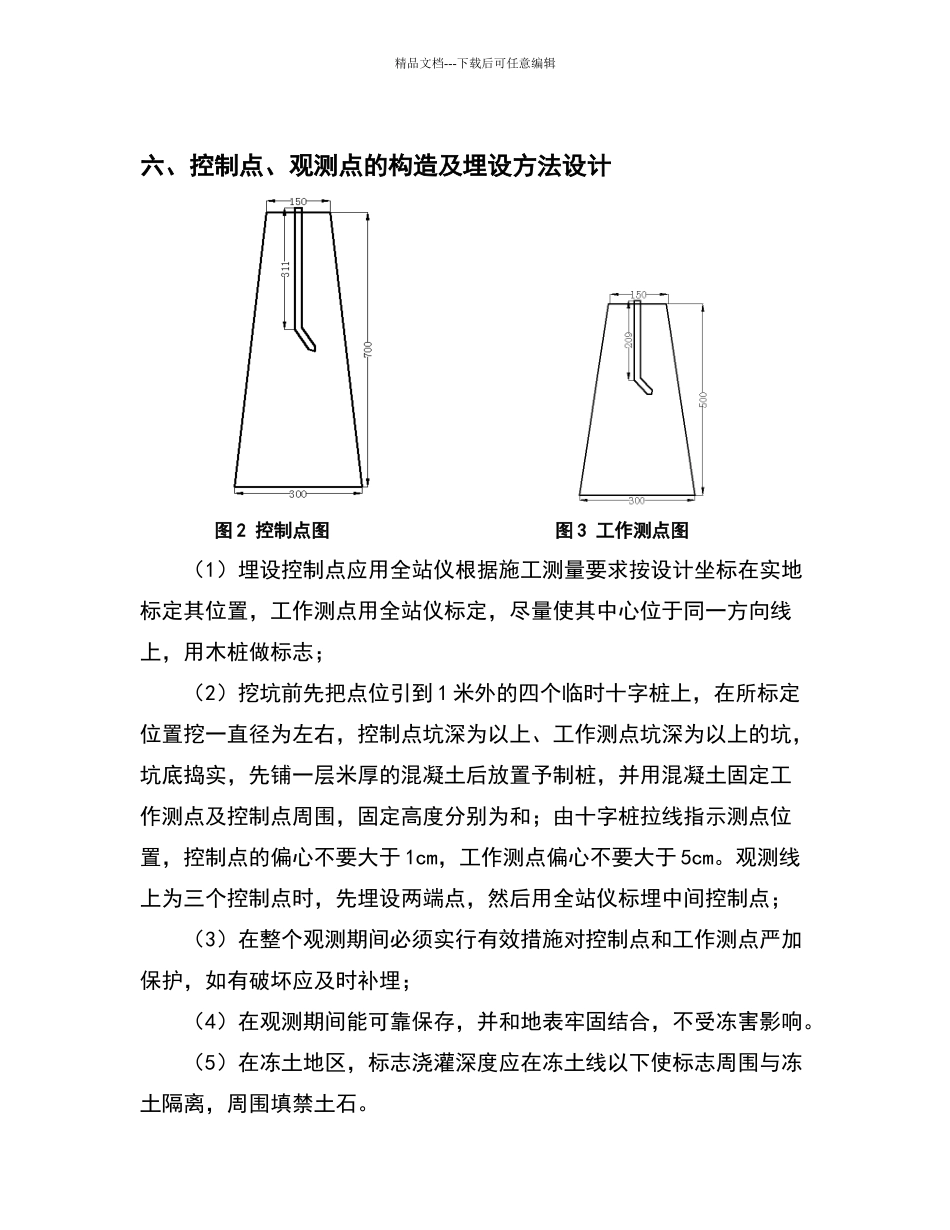

地表移动观测站设计_第3页
3/12
精品文档---下载后可任意编辑地表移动观测站设计作业一、设站目的:某矿 6200 工作面西部、西南部有后鲍店村、中鲍店村。为讨论地下开采对村庄的影响及地表移动变形规律和参数,拟在该矿 6200 工作面设置地表移动观测站,进行地表移动观测,通过观测获得地表移动动态参数和角值参数,同时,监测地下开采对建筑物的影响。二、设站地区地质采矿概况:6200 工作面位于六采区东北部,是该采区设计开采 2 层煤的第一个工作面,北部、东部分别为 3 煤的一采区 1308、1310、1312 采空区和二采区 2310、2311、2312 采空区及未开采区域,南部、西部尚未开采。6200 工作面基本沿走向布置,为刀把型,倾向长为 623~820m,走向宽为 46~129m,煤层厚度~ m,平均,煤层倾角 4~19/6°,第四系平均厚度。工作面标高为-233~-303m。2 煤与下伏 3 煤的层间距一般为 21m。6200 工作面上方地表地势平坦,标高为 43m 左右,冻土深度。三、地表移动参数:根据现场实测,求得本区域实测地表移动参数为:走向移动角 δ=750,上山移动角 γ=750,下山移动角 β=α,表土移动角 φ=450,充分采动角 ψ1=ψ2=ψ3=550,最下沉角 θ=α平均采深=(-233-303)=-268m,煤层平均倾角 α精品文档---下载后可任意编辑四、地表移动观测线位置、长度确定:采空区走向长度超过~(为平均采深),地表走向方向达到充分采动;倾向方向小于~,地表倾向方向为非充分采动。1、走向观测线位置确定:由于倾向充分采动,走向观测线由最大下沉角 θ=α 或充分采动角 ψ1=ψ2=550确定2、全走向观测线长度确定:为走向工作面长度,m3、倾向观测线位置确定:由于走向非充分采动,倾斜主断面位于采空区中央4、半倾向观测线长度确定:五、确定观测点间距、测点编号:根据国内对开采沉陷的大量讨论,一般根据开采深度确定观测点密度,该矿区平均采深在 200~300m,所以观测点间距为 20m。在倾斜观测线上自下山向上山方向顺序增加,分别为 B0-B19,在走向观测线上按工作面推动方向顺序增加,分别为 A0-A11。精品文档---下载后可任意编辑六、控制点、观测点的构造及埋设方法设计 图 2 控制点图 图 3 工作测点图(1)埋设控制点应用全站仪根据施工测量要求按设计坐标在实地标定其位置,工作测点用全站仪标定,尽量使其中心位于同一方向线上,用木桩做标志;(2)挖坑前先把点位引到 1 米外的四个临时十字桩上,在所标定位置挖一直径为左右,控制点坑深为...
