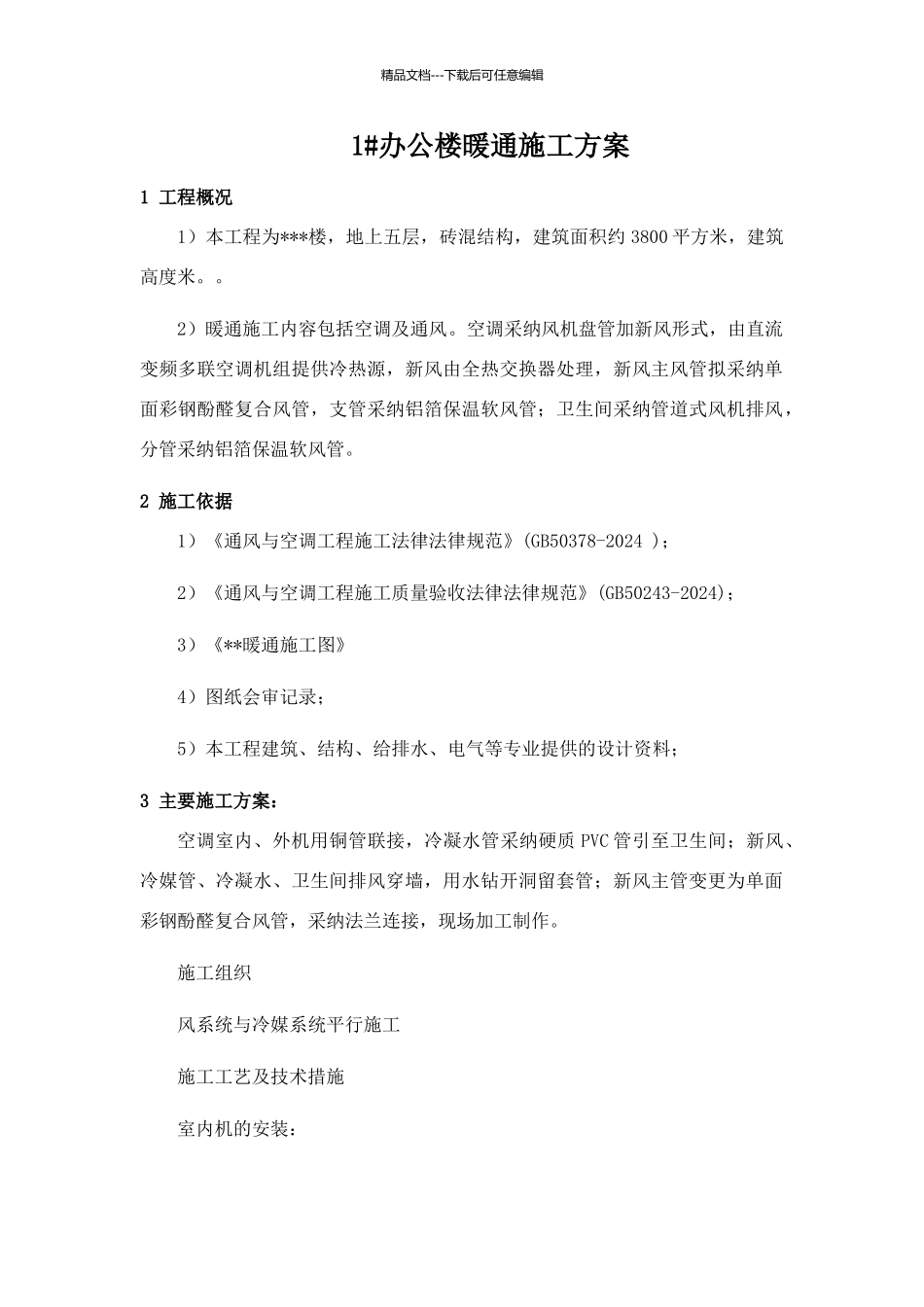

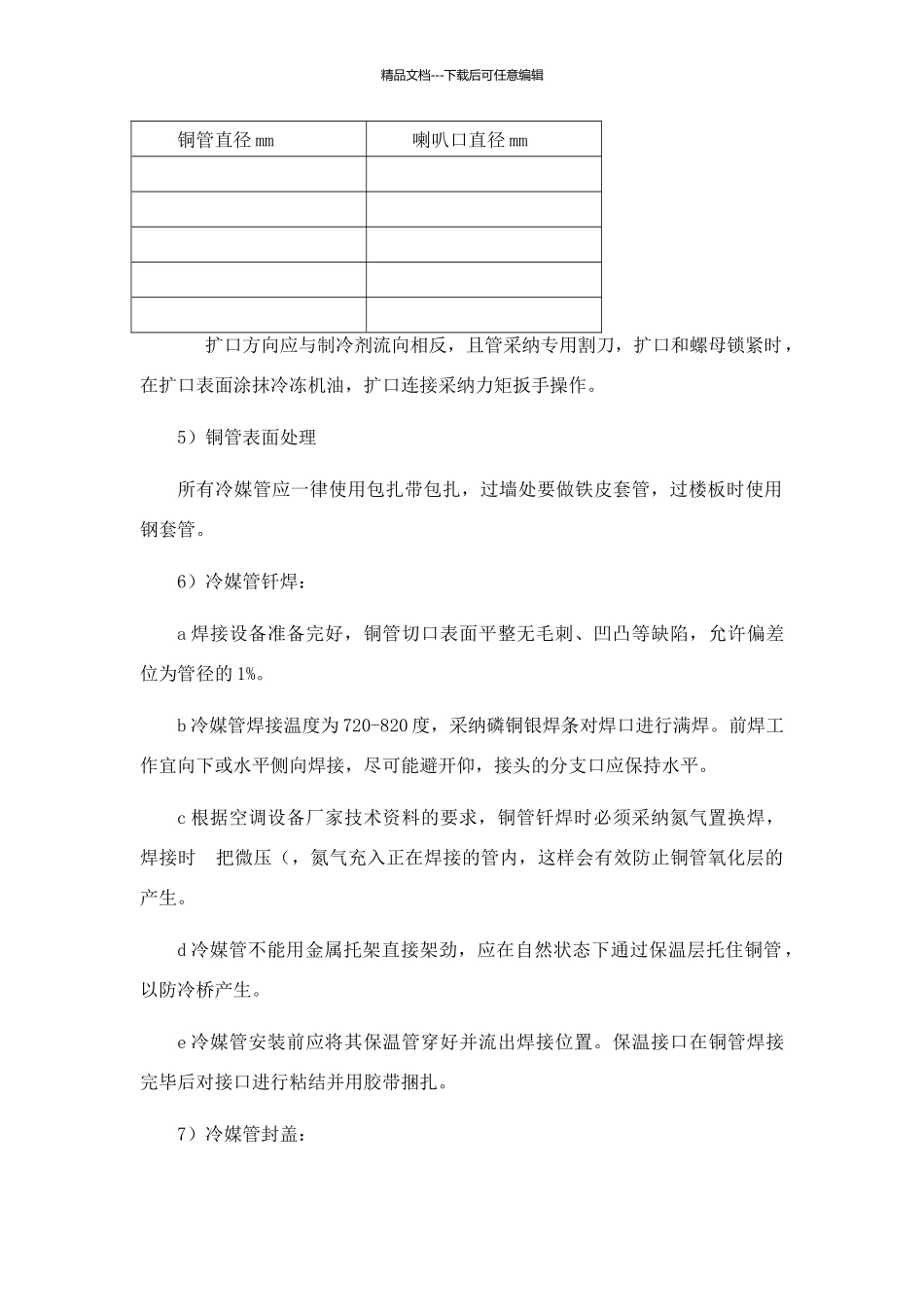

精品文档---下载后可任意编辑1#办公楼暖通施工方案1 工程概况1）本工程为***楼，地上五层，砖混结构，建筑面积约 3800 平方米，建筑高度米。。2）暖通施工内容包括空调及通风。空调采纳风机盘管加新风形式，由直流变频多联空调机组提供冷热源，新风由全热交换器处理，新风主风管拟采纳单面彩钢酚醛复合风管，支管采纳铝箔保温软风管；卫生间采纳管道式风机排风，分管采纳铝箔保温软风管。2 施工依据1）《通风与空调工程施工法律法律规范》(GB50378-2024 )；2）《通风与空调工程施工质量验收法律法律规范》(GB50243-2024)；3）《**暖通施工图》4）图纸会审记录；5）本工程建筑、结构、给排水、电气等专业提供的设计资料；3 主要施工方案：空调室内、外机用铜管联接，冷凝水管采纳硬质 PVC 管引至卫生间；新风、冷媒管、冷凝水、卫生间排风穿墙，用水钻开洞留套管；新风主管变更为单面彩钢酚醛复合风管，采纳法兰连接，现场加工制作。施工组织风系统与冷媒系统平行施工施工工艺及技术措施室内机的安装：精品文档---下载后可任意编辑1)安装步骤：①确定安装位置；②划线标位；③打吊杆；④固定安装室内机。2)室内机安装前要检查、校核。3)室内机安装质量要求：牢固、水平、位置标高准确；冷媒配管1）步骤：支架制安→按图纸要求配管→焊接→吹污→检漏→保温→真空干燥2）配管原则：干燥、清洁、气密性。干燥：安装前铜管内禁止水分进入，配管要吹净和真空干燥。清洁：一是施工时应注意管内清理。二是焊接时采纳氮气管内保护焊，避开铜管内壁产生氧化，最后对铜管吹净。气密性：保证焊接质量和喇叭口连结的制作质量，最后通过高压氮气保压气密性试验保证气密质量。3）氮气保护焊工艺：根据美的空调铜管焊接工艺要求，铜管焊接时将低压氮气冲入铜管内，同时进行管外钎焊，完全保证管内壁不产生氧化。管内密封法：为防止水分、赃物、灰尘等杂质进入铜管，冷媒管头要包扎严密，并用封堵堵好。冷媒管弯曲：直径小于 19mm 的铜管一律采纳现场煨制，热弯或冷弯应采纳弯制工具（折弯器）椭圆率不应大于 8%，并列安装配管其弯曲半径应向铜，间距、坡向、倾斜度应一致，直径大于 25mm 的铜管应采纳冲压弯头。 扩口连接：铜管与室内机的连接应采纳喇叭口连接。注意喇叭口的扩充质量，扩充数值为：精品文档---下载后可任意编辑铜管直径 mm喇叭口直径 mm扩口方向应与制冷剂流向相反，且管采纳专用割刀，扩口和螺母锁紧时，在扩口表面涂抹冷冻机油...
