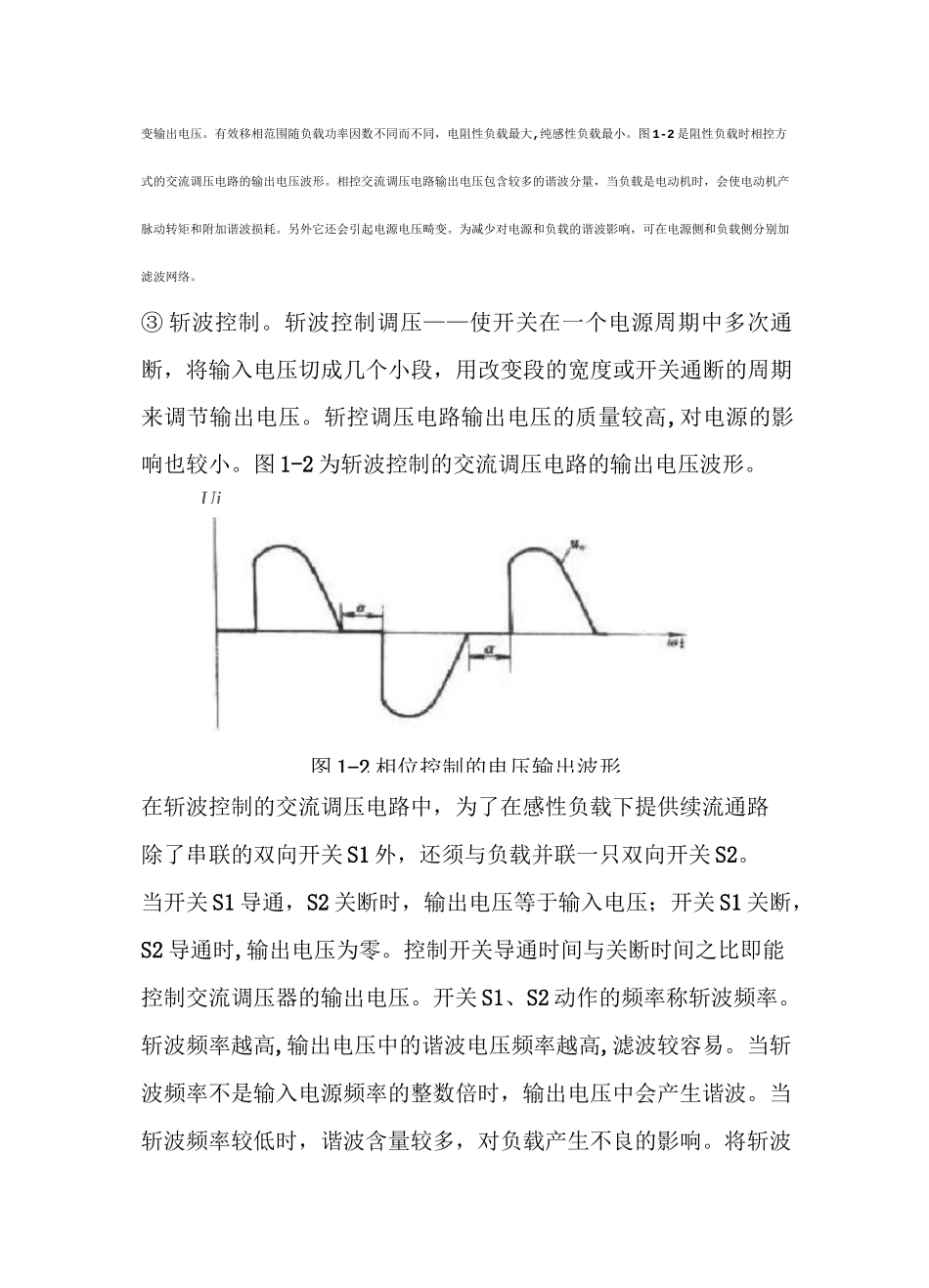

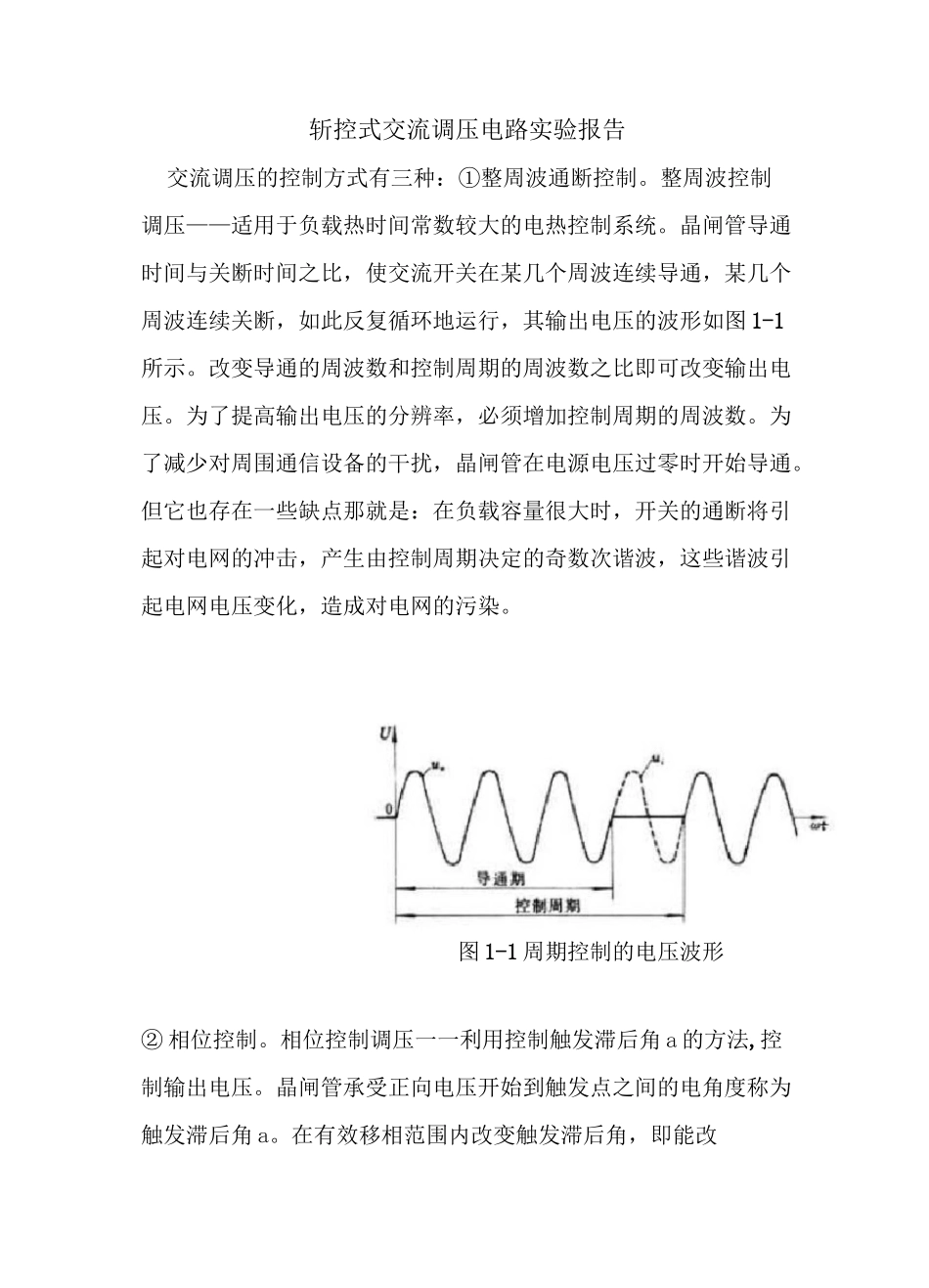

斩控式交流调压电路实验报告交流调压的控制方式有三种：①整周波通断控制。整周波控制调压——适用于负载热时间常数较大的电热控制系统。晶闸管导通时间与关断时间之比，使交流开关在某几个周波连续导通，某几个周波连续关断，如此反复循环地运行，其输出电压的波形如图 1-1所示。改变导通的周波数和控制周期的周波数之比即可改变输出电压。为了提高输出电压的分辨率，必须增加控制周期的周波数。为了减少对周围通信设备的干扰，晶闸管在电源电压过零时开始导通。但它也存在一些缺点那就是：在负载容量很大时，开关的通断将引起对电网的冲击，产生由控制周期决定的奇数次谐波，这些谐波引起电网电压变化，造成对电网的污染。图 1-1 周期控制的电压波形② 相位控制。相位控制调压一一利用控制触发滞后角 a 的方法,控制输出电压。晶闸管承受正向电压开始到触发点之间的电角度称为触发滞后角 a。在有效移相范围内改变触发滞后角，即能改Ui变输出电压。有效移相范围随负载功率因数不同而不同，电阻性负载最大,纯感性负载最小。图 1-2 是阻性负载时相控方式的交流调压电路的输出电压波形。相控交流调压电路输出电压包含较多的谐波分量，当负载是电动机时，会使电动机产脉动转矩和附加谐波损耗。另外它还会引起电源电压畸变。为减少对电源和负载的谐波影响，可在电源侧和负载侧分别加滤波网络。③ 斩波控制。斩波控制调压——使开关在一个电源周期中多次通断，将输入电压切成几个小段，用改变段的宽度或开关通断的周期来调节输出电压。斩控调压电路输出电压的质量较高,对电源的影响也较小。图 1-2 为斩波控制的交流调压电路的输出电压波形。在斩波控制的交流调压电路中，为了在感性负载下提供续流通路除了串联的双向开关 S1 外，还须与负载并联一只双向开关 S2。当开关 S1 导通，S2 关断时，输出电压等于输入电压；开关 S1 关断，S2 导通时,输出电压为零。控制开关导通时间与关断时间之比即能控制交流调压器的输出电压。开关 S1、S2 动作的频率称斩波频率。斩波频率越高,输出电压中的谐波电压频率越高,滤波较容易。当斩波频率不是输入电源频率的整数倍时，输出电压中会产生谐波。当斩波频率较低时，谐波含量较多，对负载产生不良的影响。将斩波图 1-2 相位控制的电压输出波形信号与电源电压锁相，可消除谐波。斩波控制的交流调压电路的功率开关元件必须采用功率晶体管或其他自关断元件，所以成本较高。交流-交流变流电路，是将...
