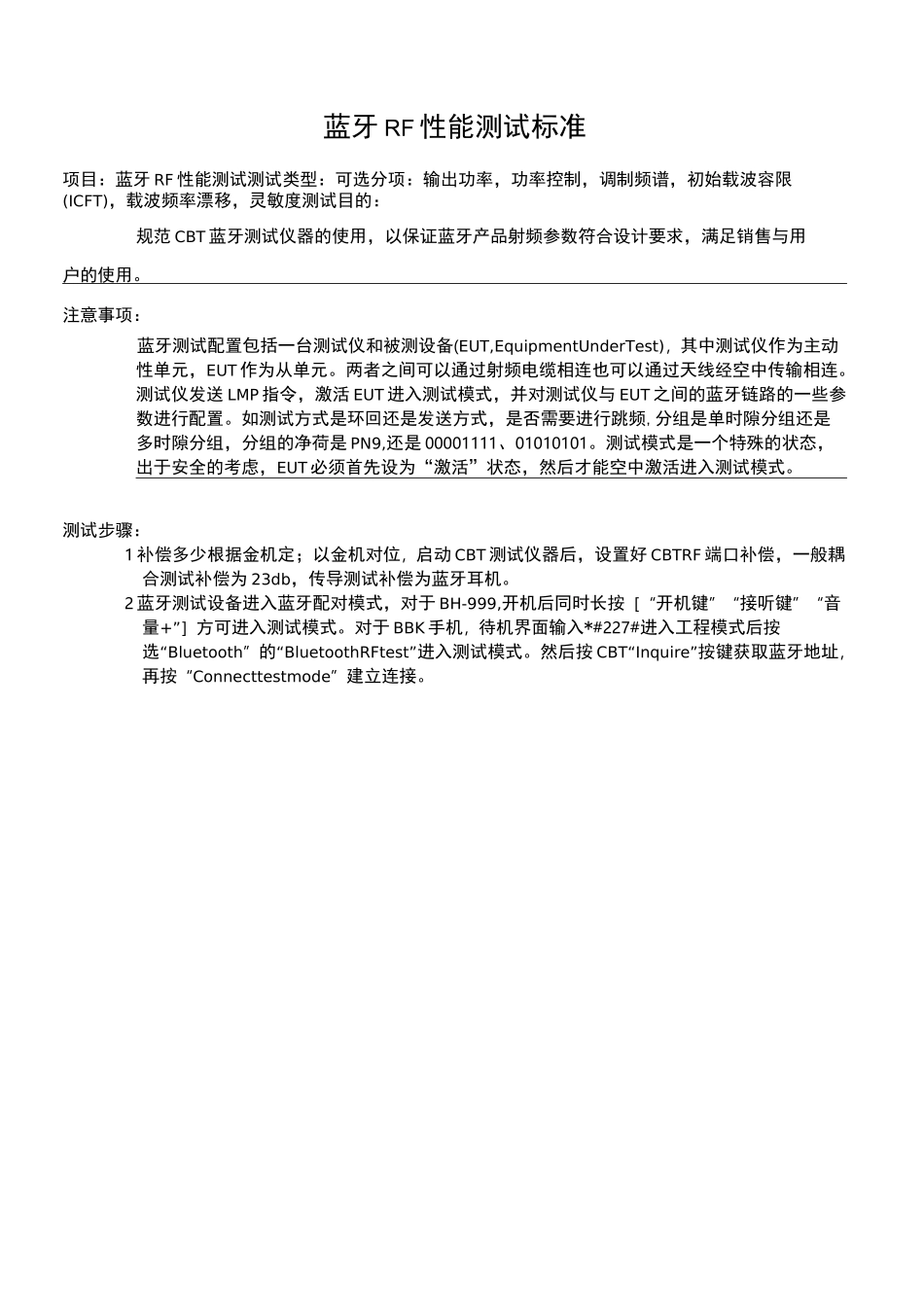

蓝牙RF性能测试标准

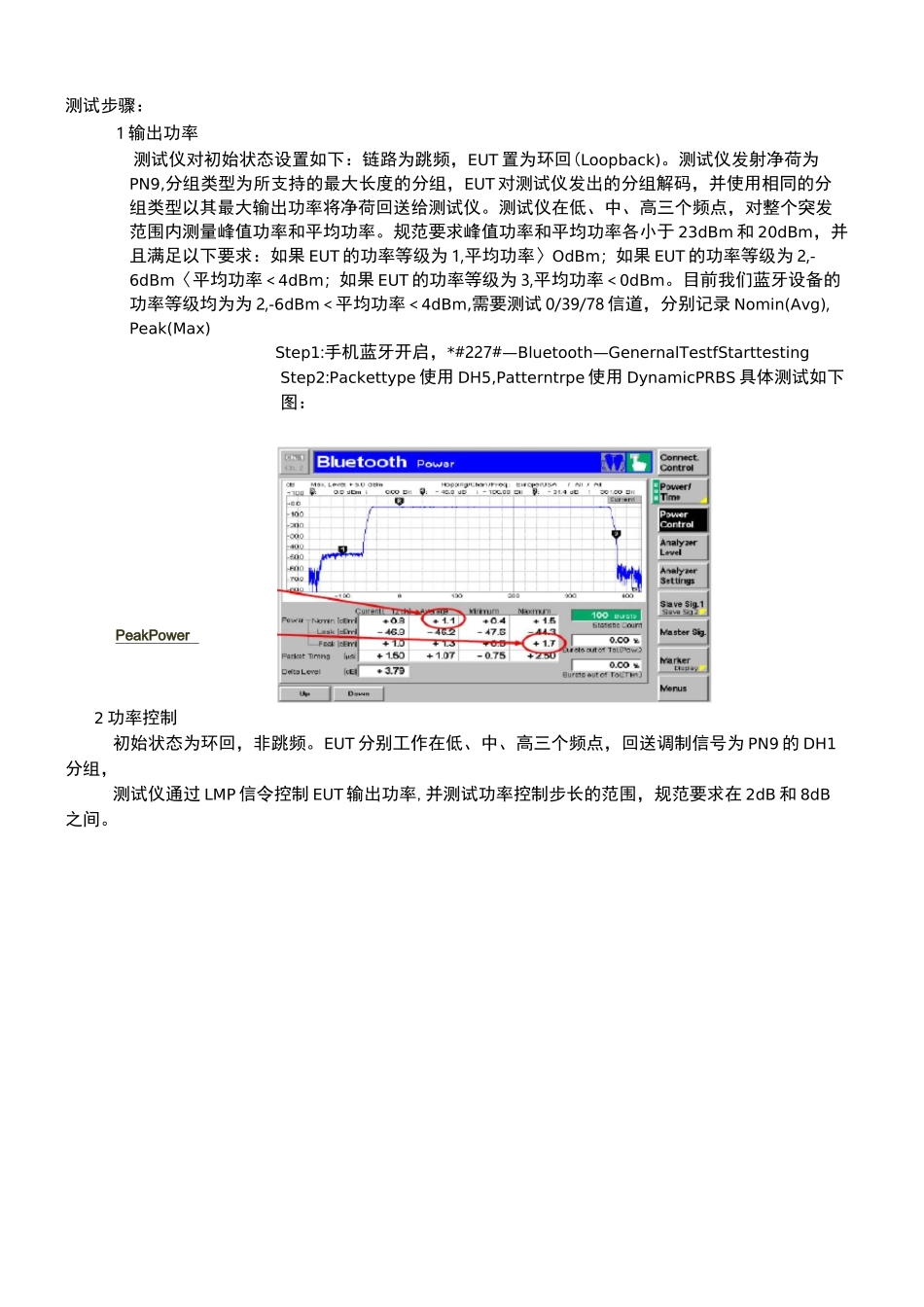

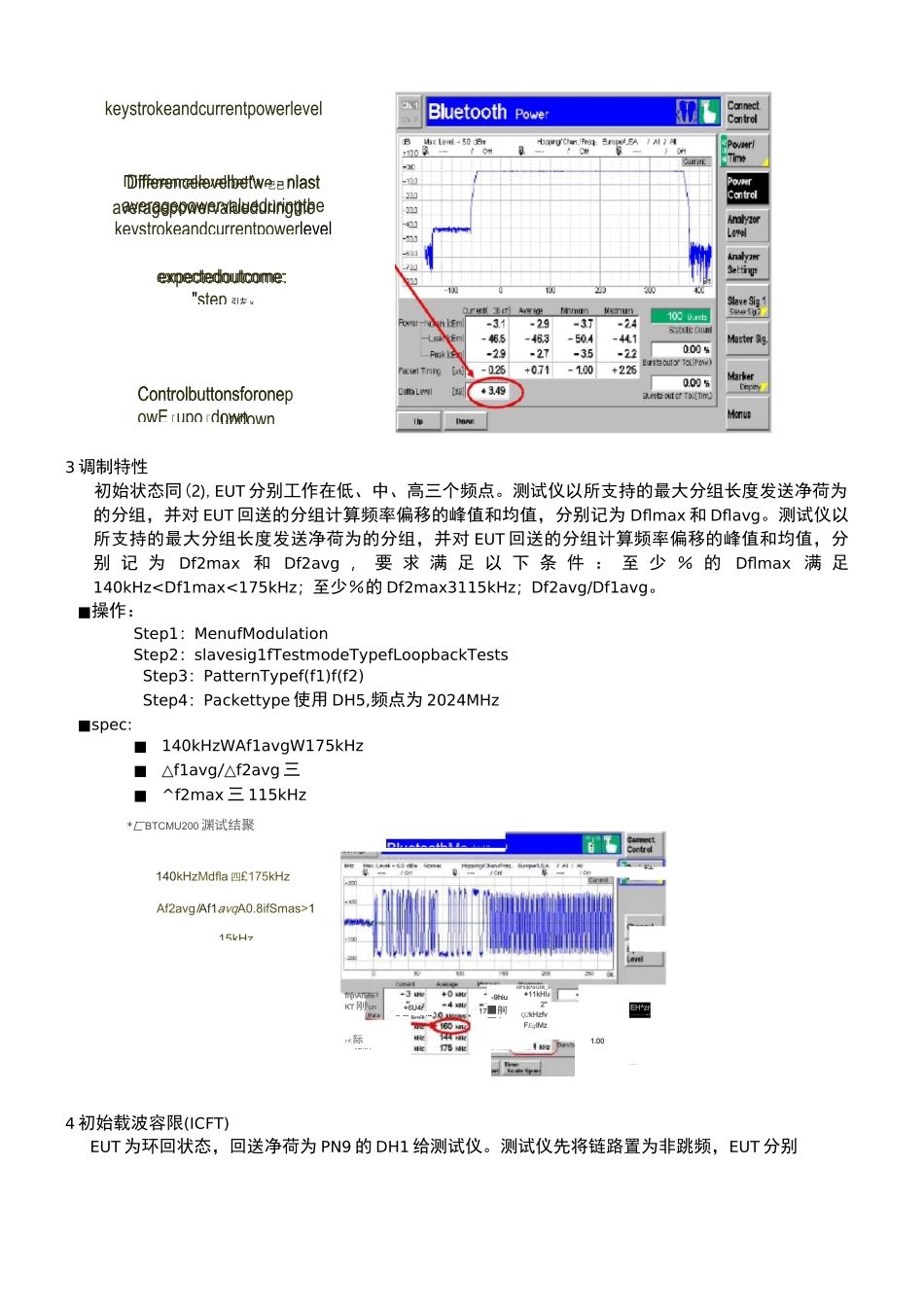

蓝牙 RF 性能测试标准项目：蓝牙 RF 性能测试测试类型：可选分项：输出功率，功率控制，调制频谱，初始载波容限(ICFT)，载波频率漂移，灵敏度测试目的：规范 CBT 蓝牙测试仪器的使用，以保证蓝牙产品射频参数符合设计要求，满足销售与用户的使用。注意事项：蓝牙测试配置包括一台测试仪和被测设备(EUT,EquipmentUnderTest)，其中测试仪作为主动性单元，EUT 作为从单元。两者之间可以通过射频电缆相连也可以通过天线经空中传输相连。测试仪发送 LMP 指令，激活 EUT 进入测试模式，并对测试仪与 EUT 之间的蓝牙链路的一些参数进行配置。如测试方式是环回还是发送方式，是否需要进行跳频,分组是单时隙分组还是多时隙分组，分组的净荷是 PN9,还是 00001111、01010101。测试模式是一个特殊的状态，出于安全的考虑，EUT 必须首先设为“激活”状态，然后才能空中激活进入测试模式。测试步骤：1 补偿多少根据金机定；以金机对位，启动 CBT 测试仪器后，设置好 CBTRF 端口补偿，一般耦合测试补偿为 23db，传导测试补偿为蓝牙耳机。2 蓝牙测试设备进入蓝牙配对模式，对于 BH-999,开机后同时长按［“开机键”“接听键”“音量+”］方可进入测试模式。对于 BBK 手机，待机界面输入*#227#进入工程模式后按选“Bluetooth”的“BluetoothRFtest”进入测试模式。然后按 CBT“Inquire”按键获取蓝牙地址，再按“Connecttestmode”建立连接。PeakPower测试步骤：1 输出功率测试仪对初始状态设置如下：链路为跳频，EUT 置为环回(Loopback)。测试仪发射净荷为PN9,分组类型为所支持的最大长度的分组，EUT 对测试仪发出的分组解码，并使用相同的分组类型以其最大输出功率将净荷回送给测试仪。测试仪在低、中、高三个频点，对整个突发范围内测量峰值功率和平均功率。规范要求峰值功率和平均功率各小于 23dBm 和 20dBm，并且满足以下要求：如果 EUT 的功率等级为 1,平均功率〉OdBm；如果 EUT 的功率等级为 2,-6dBm〈平均功率＜4dBm；如果 EUT 的功率等级为 3,平均功率＜0dBm。目前我们蓝牙设备的功率等级均为为 2,-6dBm＜平均功率＜4dBm,需要测试 0/39/78 信道，分别记录 Nomin(Avg),Peak(Max)Step1:手机蓝牙开启，*#227#—Bluetooth—GenernalTestfStarttestingStep2:Packettype 使用 DH5,Patterntrpe 使用 DynamicPRBS 具体测试如下图：2 功率控制初始状态为环回，非跳频。EUT 分别工作在低、中、高三个频点，回送...
