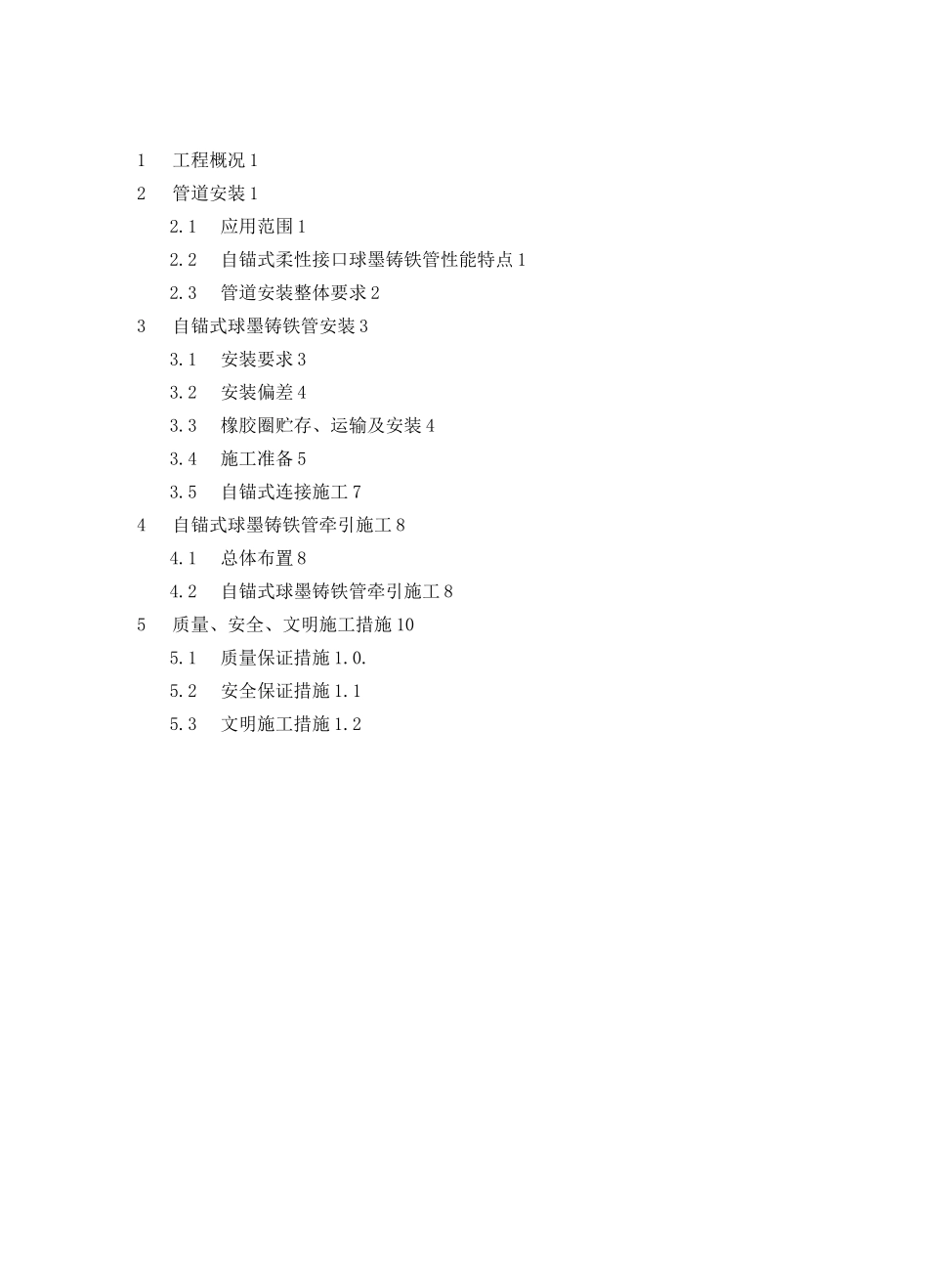

自锚式球墨铸铁管安装专项施工方案主题:自锚式球墨铸铁管安装专项施工方案批准:审核编制:1工程概况 12管道安装 12.1应用范围 12.2自锚式柔性接口球墨铸铁管性能特点 12.3管道安装整体要求 23自锚式球墨铸铁管安装 33.1安装要求 33.2安装偏差 43.3橡胶圈贮存、运输及安装 43.4施工准备 53.5自锚式连接施工 74自锚式球墨铸铁管牵引施工 84.1总体布置 84.2自锚式球墨铸铁管牵引施工 85质量、安全、文明施工措施 105.1质量保证措施 1.0.5.2安全保证措施 1.15.3文明施工措施 1.211 工程概况1.0.1 自锚管安装工程位于沈阳市法库县、康平县境内,包括*********工程的**县供水工程和**县供水工程的输水管道工程。1.0.2**县供水工程自锚管安装总长度 120.952m,(管线桩号:0+745.051〜0+866.003)。1.0.3**县供水工程自锚管安装总长度 317.842m,安装位置共分三处:1 穿越 G203 国道处:自锚管安装长度 103.368m,对应管线桩号:21+946.509〜22+049.877)。2 穿越长深高速处:自锚管安装长度 119.765m,对应管线桩号:22+958.059-23+077.824)。3 穿越 S303 省道处:自锚管安装长度 94.709m,对应管线桩号:25+810.447〜25+905.156)。2 管道安装2.1应用范围2.1.1本合同施工图纸所示的自锚式球墨铸铁管的安装。2.1.2引用的技术规程和技术标准《给水排水管道工程施工及验收规范》GB50268-2008;《给水排水工程管道结构设计规范》GB50332-2002;《给水排水工程构筑物施工及验收规范》GB50141-2008;《给水排水工程构筑物结构设计规范》GB50069-2002;《混凝土结构工程施工质量验收规范》GB50204-2015;2.1.3以上所有列出的引用规范及技术条件,在执行过程中如有新版本颁发及代替时按新颁发的版本执行。2.2自锚式柔性接口球墨铸铁管性能特点2.2.1 自锚式柔性接口球墨铸铁管构成。2自锚式柔性接口I—螺栓:2—压兰;止推圈;却一止推环(焊接八—橡胶圈图 2.2.1 自锚式柔性接口组成图2.2.2具有良好的密封性、可挠性和伸缩性。1由于橡胶圈受到压兰紧压与铸铁管承口内表面和插口外表面紧密结合,因而可获得充分气密性和水密性。2由于橡胶圈有弹性,铸铁管承口和压兰的内表面呈圆锥形,因而获得了可挠性,使管道能很好地适应地基的少许沉降或振动。3由于温度变化,铸铁管产生的伸缩能够被橡胶圈吸收,不需要特殊伸缩接头。2.2.3施工简单迅捷。使用简单工具(倒链、撬棍、活扳子)即可进行管道安装工作,大型管道需配备机械设备...
