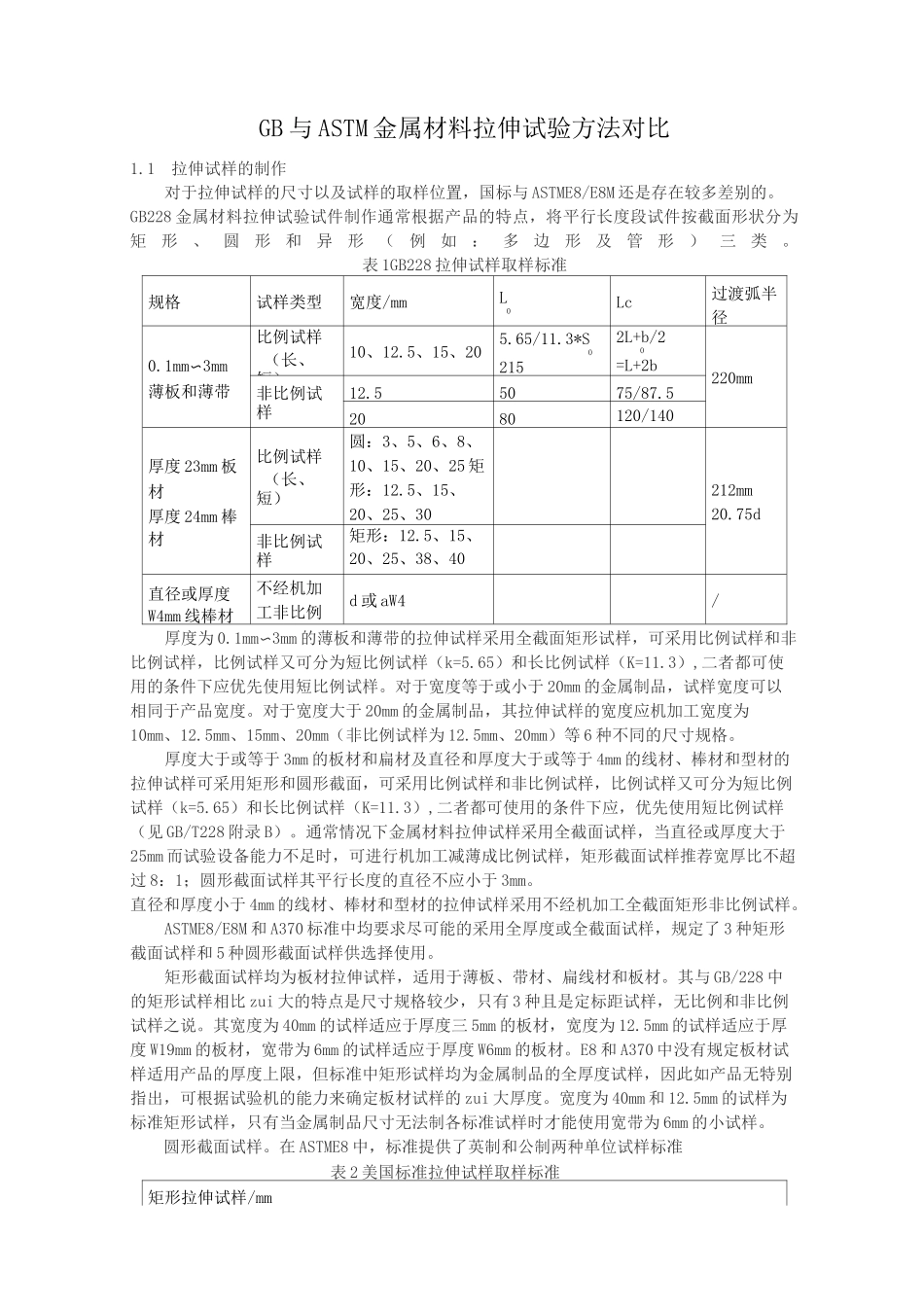

GB与ASTM金属材料拉伸试验方法对比

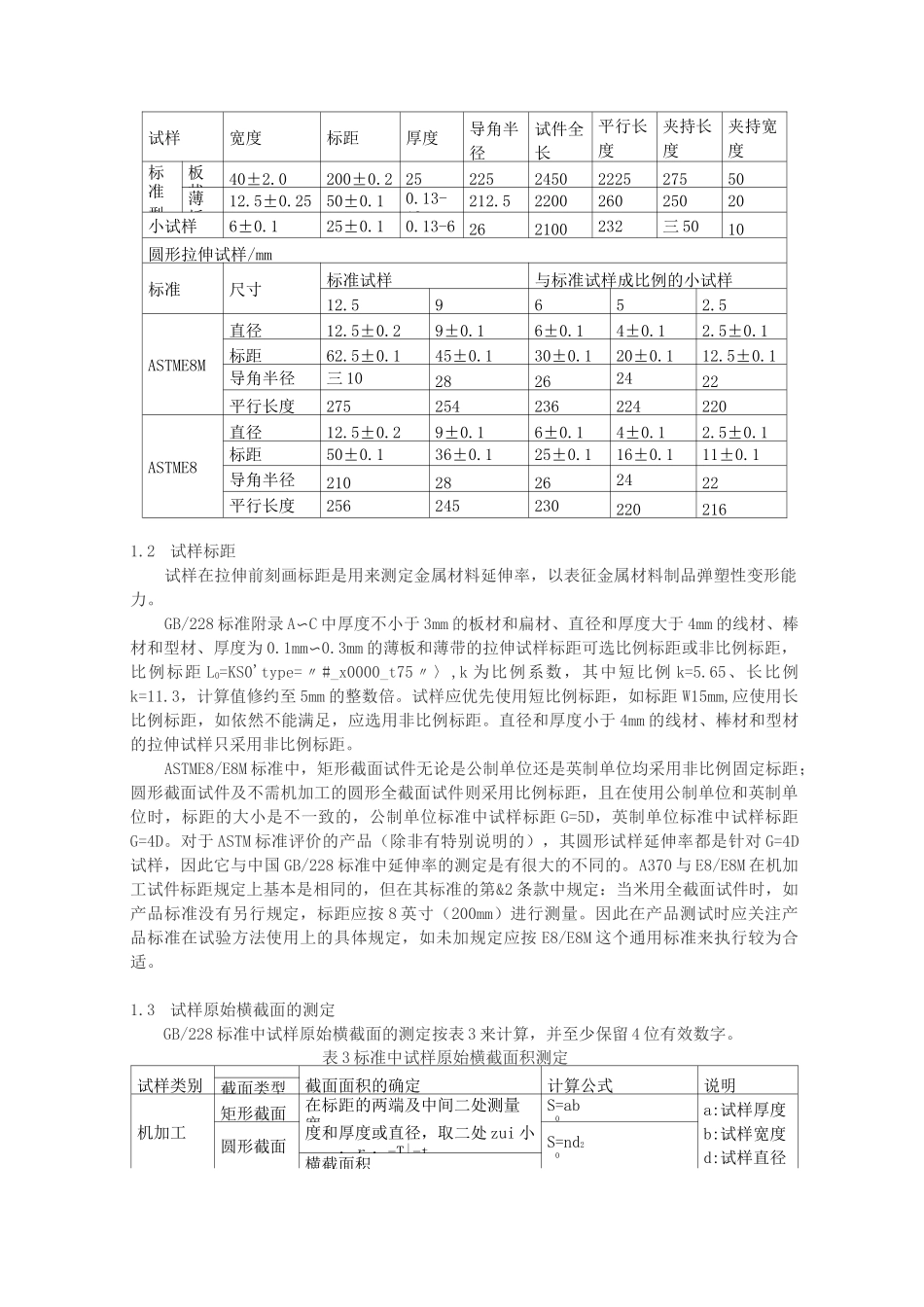

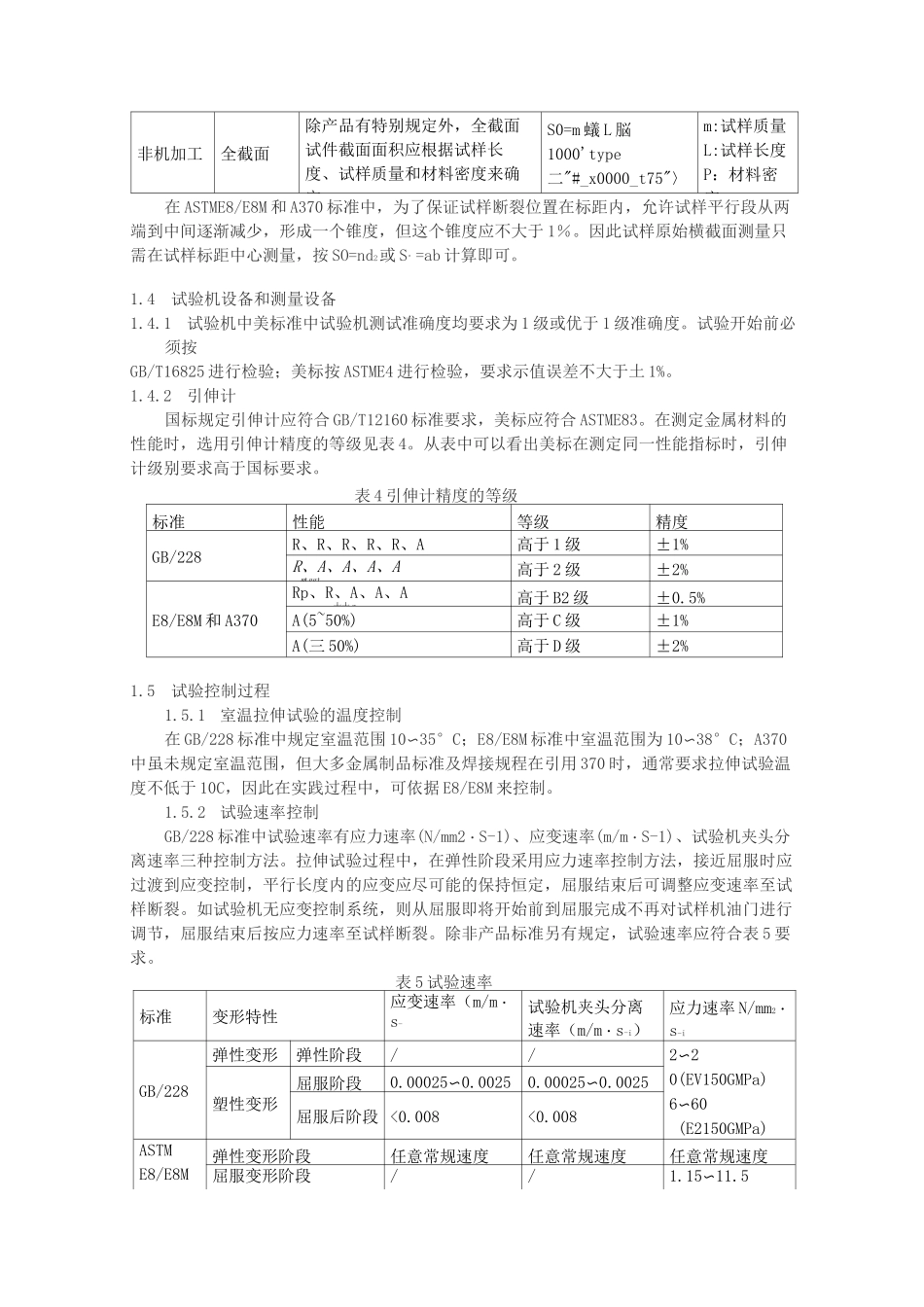

GB 与 ASTM 金属材料拉伸试验方法对比1.1拉伸试样的制作对于拉伸试样的尺寸以及试样的取样位置，国标与 ASTME8/E8M 还是存在较多差别的。GB228 金属材料拉伸试验试件制作通常根据产品的特点，将平行长度段试件按截面形状分为矩形、圆形和异形（例如：多边形及管形）三类。表 1GB228 拉伸试样取样标准规格试样类型宽度/mmL0Lc过渡弧半径0.1mm〜3mm薄板和薄带比例试样（长、短）10、12.5、15、205.65/11.3*S02152L+b/20=L+2b0220mm非比例试样12.55075/87.52080120/140厚度 23mm 板材厚度 24mm 棒材比例试样（长、短）圆：3、5、6、8、10、15、20、25 矩形：12.5、15、20、25、30212mm20.75d非比例试样矩形：12.5、15、20、25、38、40直径或厚度W4mm 线棒材不经机加工非比例试样d 或 aW4/厚度为 0.1mm〜3mm 的薄板和薄带的拉伸试样采用全截面矩形试样，可采用比例试样和非比例试样，比例试样又可分为短比例试样（k=5.65）和长比例试样（K=11.3）,二者都可使用的条件下应优先使用短比例试样。对于宽度等于或小于 20mm 的金属制品，试样宽度可以相同于产品宽度。对于宽度大于 20mm 的金属制品，其拉伸试样的宽度应机加工宽度为10mm、12.5mm、15mm、20mm（非比例试样为 12.5mm、20mm）等 6 种不同的尺寸规格。厚度大于或等于 3mm 的板材和扁材及直径和厚度大于或等于 4mm 的线材、棒材和型材的拉伸试样可采用矩形和圆形截面，可采用比例试样和非比例试样，比例试样又可分为短比例试样（k=5.65）和长比例试样（K=11.3）,二者都可使用的条件下应，优先使用短比例试样（见 GB/T228 附录 B）。通常情况下金属材料拉伸试样采用全截面试样，当直径或厚度大于25mm 而试验设备能力不足时，可进行机加工减薄成比例试样，矩形截面试样推荐宽厚比不超过 8：1；圆形截面试样其平行长度的直径不应小于 3mm。直径和厚度小于 4mm 的线材、棒材和型材的拉伸试样采用不经机加工全截面矩形非比例试样。ASTME8/E8M 和 A370 标准中均要求尽可能的采用全厚度或全截面试样，规定了 3 种矩形截面试样和 5 种圆形截面试样供选择使用。矩形截面试样均为板材拉伸试样，适用于薄板、带材、扁线材和板材。其与 GB/228 中的矩形试样相比 zui 大的特点是尺寸规格较少，只有 3 种且是定标距试样，无比例和非比例试样之说。其宽度为 40mm 的试样适应于厚度三 5mm 的板材，宽度为 12.5mm 的试样适应于厚度 W19mm 的板材，宽带为...
