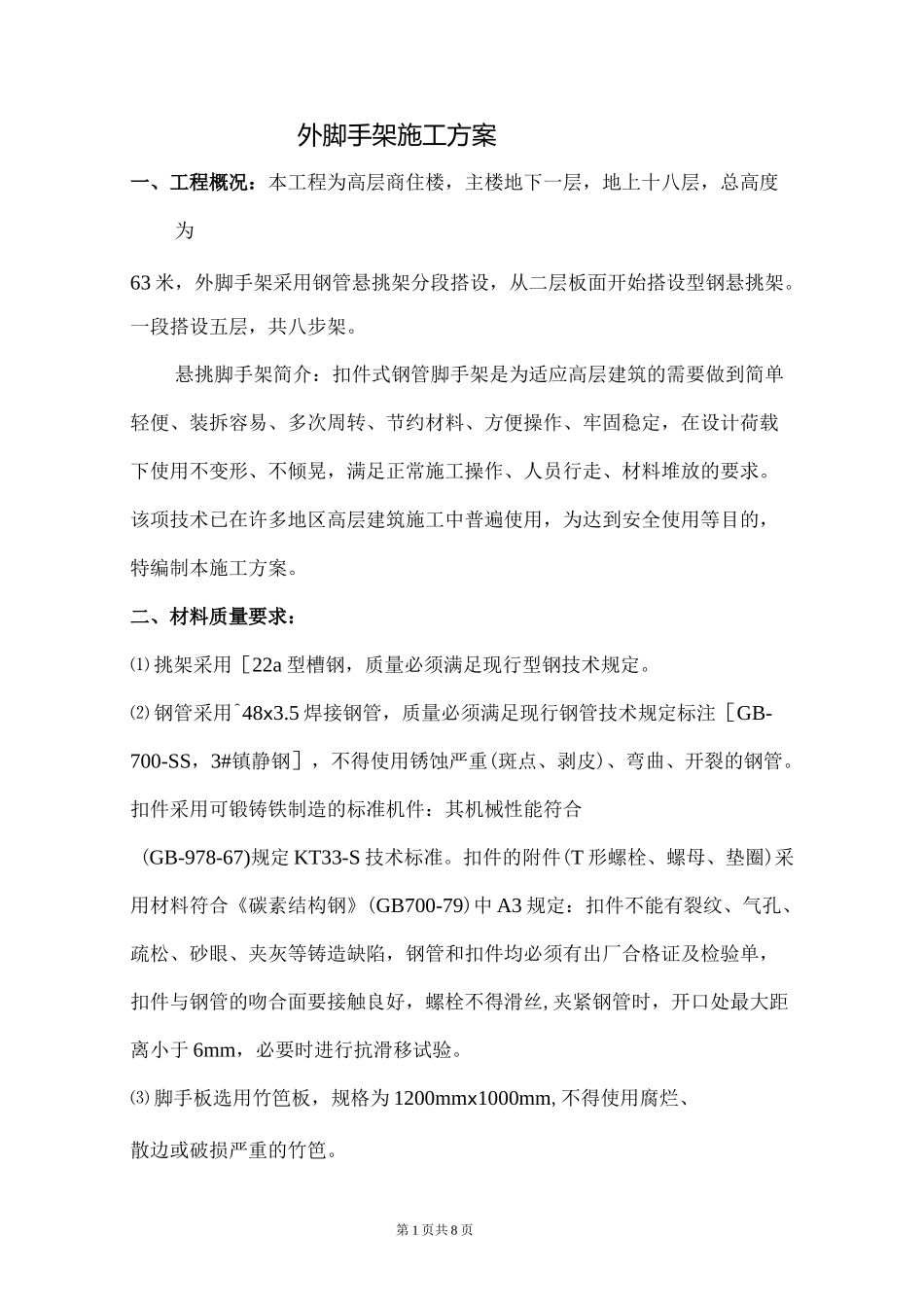

第 1 页共 8 页外脚手架施工方案一、工程概况：本工程为高层商住楼，主楼地下一层，地上十八层，总高度为63 米，外脚手架采用钢管悬挑架分段搭设，从二层板面开始搭设型钢悬挑架
一段搭设五层，共八步架
悬挑脚手架简介：扣件式钢管脚手架是为适应高层建筑的需要做到简单轻便、装拆容易、多次周转、节约材料、方便操作、牢固稳定，在设计荷载下使用不变形、不倾晃，满足正常施工操作、人员行走、材料堆放的要求
该项技术已在许多地区高层建筑施工中普遍使用，为达到安全使用等目的，特编制本施工方案
二、材料质量要求：⑴ 挑架采用［22a 型槽钢，质量必须满足现行型钢技术规定
⑵ 钢管采用^48x3
5 焊接钢管，质量必须满足现行钢管技术规定标注［GB-700-SS，3#镇静钢］，不得使用锈蚀严重(斑点、剥皮)、弯曲、开裂的钢管
扣件采用可锻铸铁制造的标准机件：其机械性能符合(GB-978-67)规定 KT33-S 技术标准
扣件的附件(T 形螺栓、螺母、垫圈)采用材料符合《碳素结构钢》(GB700-79)中 A3 规定：扣件不能有裂纹、气孔、疏松、砂眼、夹灰等铸造缺陷，钢管和扣件均必须有出厂合格证及检验单，扣件与钢管的吻合面要接触良好，螺栓不得滑丝,夹紧钢管时，开口处最大距离小于 6mm，必要时进行抗滑移试验
⑶ 脚手板选用竹笆板，规格为 1200mmx1000mm,不得使用腐烂、散边或破损严重的竹笆

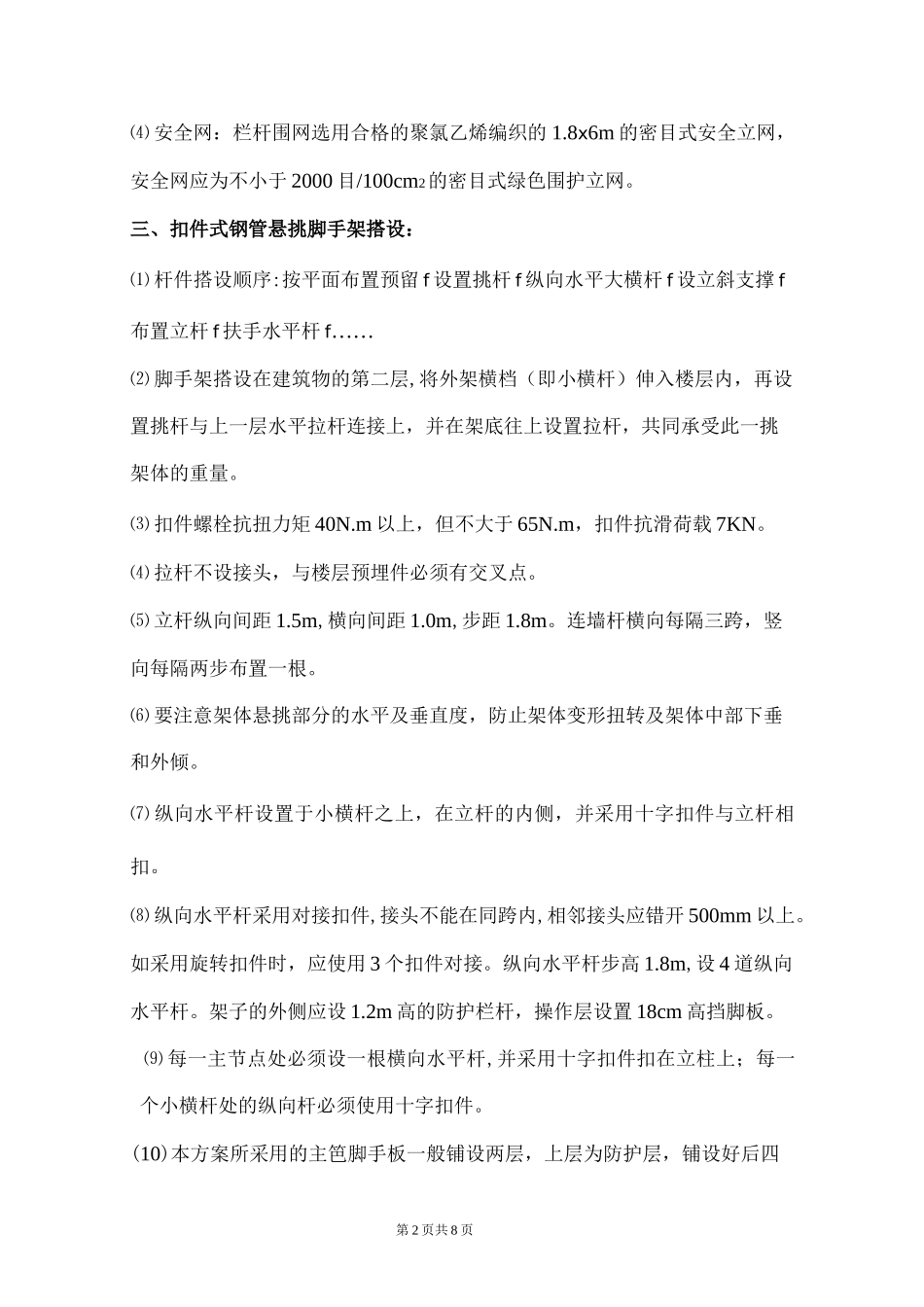

第 2 页共 8 页⑷ 安全网：栏杆围网选用合格的聚氯乙烯编织的 1
8x6m 的密目式安全立网，安全网应为不小于 2000 目/100cm2的密目式绿色围护立网
三、扣件式钢管悬挑脚手架搭设：⑴ 杆件搭设顺序:按平面布置预留 f 设置挑杆 f 纵向水平大横杆 f 设立斜支撑 f布置立杆 f 扶手水平杆 f……⑵ 脚手架搭设在建筑物的第二层,将外架横档（即小横杆）伸入楼层内，再设置挑杆与上一层水平拉杆
