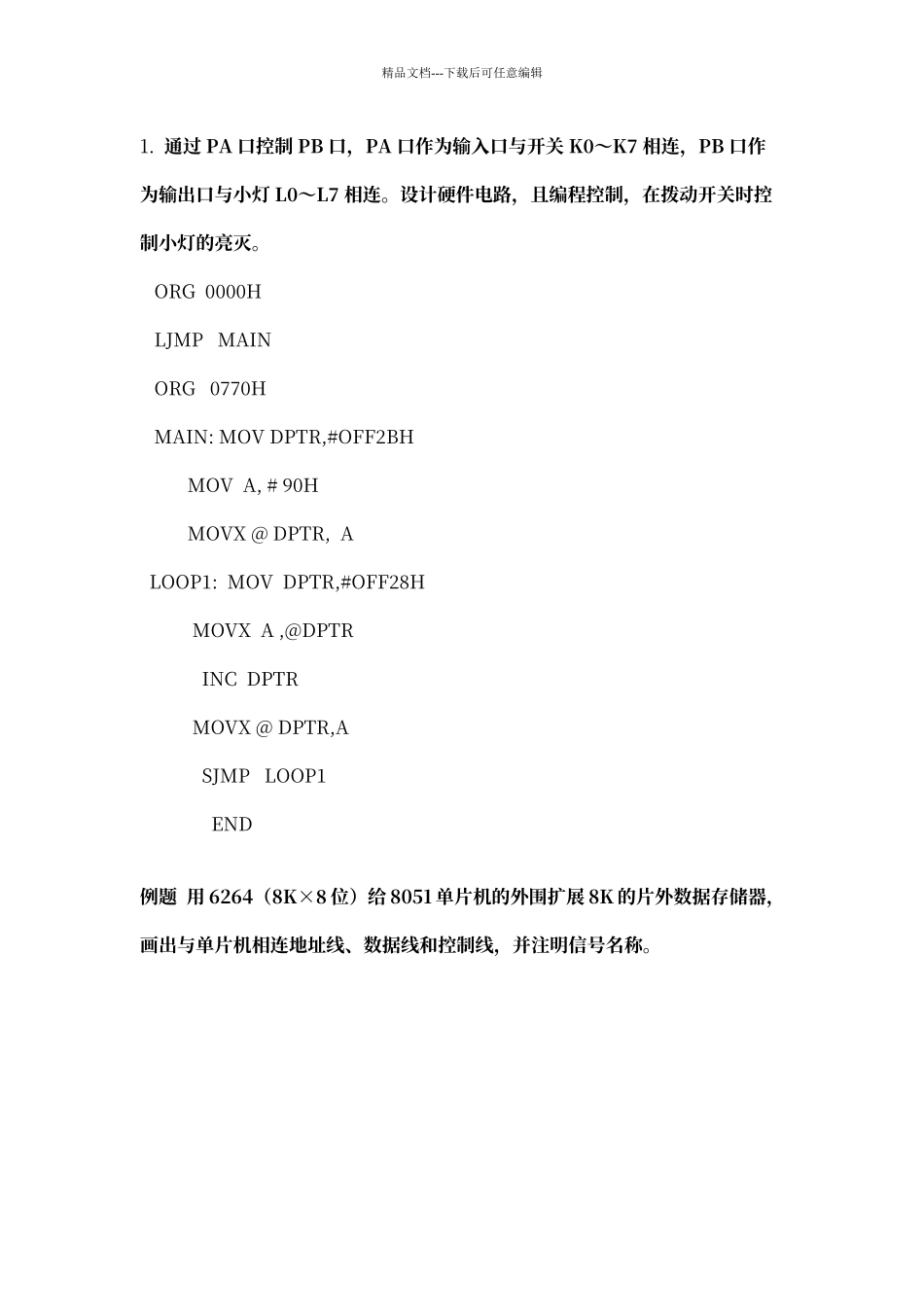

精品文档---下载后可任意编辑1. 通过 PA 口控制 PB 口,PA 口作为输入口与开关 K0~K7 相连,PB 口作为输出口与小灯 L0~L7 相连。设计硬件电路,且编程控制,在拨动开关时控制小灯的亮灭。 ORG 0000H LJMP MAIN ORG 0770H MAIN: MOV DPTR,#OFF2BH MOV A, # 90H MOVX @ DPTR, A LOOP1: MOV DPTR,#OFF28H MOVX A ,@DPTR INC DPTR MOVX @ DPTR,A SJMP LOOP1 END 例题 用 6264(8K×8 位)给 8051 单片机的外围扩展 8K 的片外数据存储器,画出与单片机相连地址线、数据线和控制线,并注明信号名称。精品文档---下载后可任意编辑例题 给 8051 单片机的外围扩展一片 16K×8 位片外程序存储器,画出与单片机相连地址线、数据线和控制线,并注明信号名称。 LED 显示器有静态显示和动态显示两种方式,显示原理是什么 静态显示就是在同一时刻只显示一种字符,或者说被显示的字符在同一时刻是稳定不变的。其显示方法比较简单,只要将显示段码送至段码口,并把位控字送至位控口即可。 动态显示是同一时刻只有被选通位的数码管能显示相应的字符,而其他所有位都是熄灭的。利用人眼对视觉的残留效应,采纳动态扫描显示的方法,逐个循环的点亮各位数码管,每位显示 1ms 左右。使人感觉就好像在同时显示不同的字符一样。LED 数码显示器有两种连接方法共阳极接法或共阴极接法常用键盘接口分为独立式键盘接口和行列式键盘接口。一般按键较少时采纳独立式键盘,在按键较多时采纳矩阵式键盘。他们的工作原理是什么独立式键盘是指用 I/O 口线构成的单个键盘电路。每个独立式键盘单独占有一根 I/O 口线,每根 I/O 口线的工作状态不会影响其他 I/O 线的工作状态。在独立式按键电路中,按键输入一般采纳低电平有效,上拉电阻保证了按键断开时,I/O 口线有确定的高电平无按键按下时,常态,而当有按键按下时,行线电平状态将由与此行线相连的列线的电平决定。列线的电平假如为低,则行线电平为低;列线的电平假如为高,则行线的电平亦为高。消抖和按键释放怎么理解在第一次检测到有按键按下时,该键所对应的行线为低点平,之行一段延时 10ms 的子程序后,确认该行线电平是否为低电平,假如仍为低电平,则认为该行确实有按键按下。通常在检测到一次有效的按键操作后,并不立即执行该键的功能程序,而是继续检测该键是否被释放,当检测到该键被释放后立即执行该键的功能程序,这样就可以保证一次按...
