空调水、采暖管道支吊架施工方案VIP免费

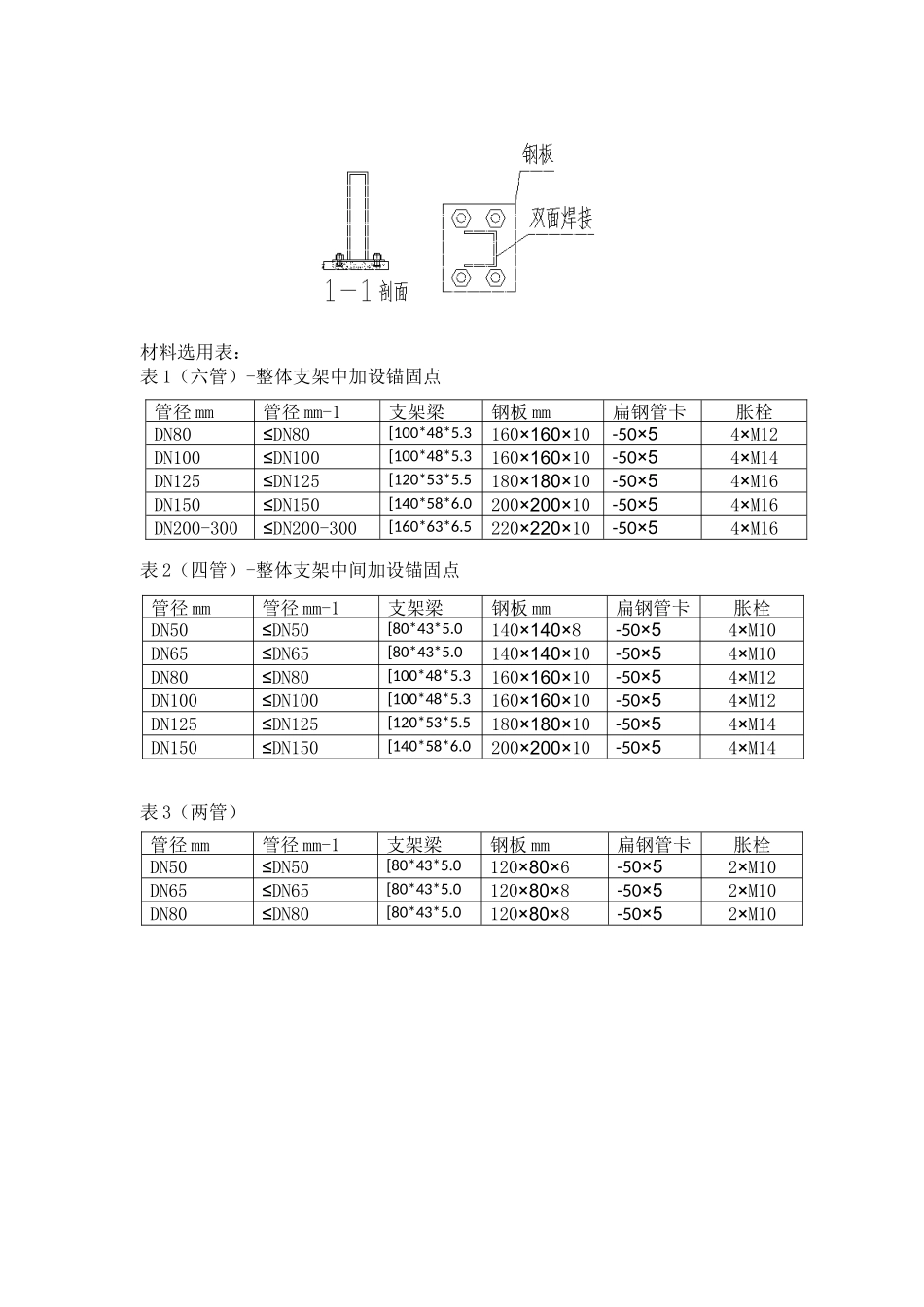

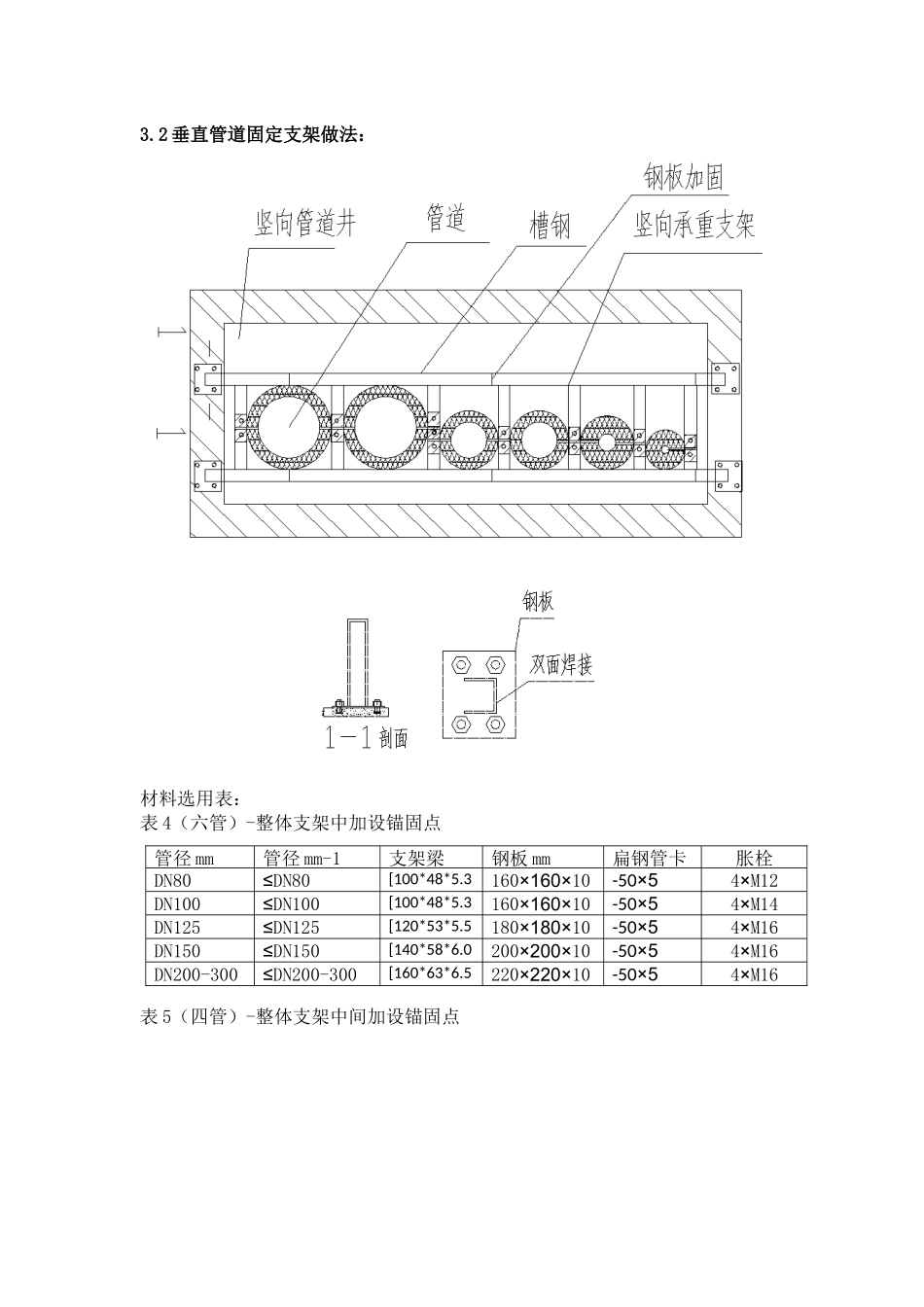

空调水、采暖管道支吊架施工方案一、编制依据1.1.《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；1.2《通风与空调工程施工质量验收规范》GB50243-20161.2.《室内管道支架及吊架》03S402；1.3.《管道支架、吊架》05S9;二、管材质与连接方式2.1采暖系统：采暖系统采用内外壁热浸镀锌钢管，DN＜100，丝扣连接；DN≥100采用无缝钢管，焊接。2.2空调水及蒸汽系统：采用内外壁热浸镀锌钢管，DN＜100，丝扣连接；DN≥100采用无缝钢管，焊接。三、支吊架的分类3.1垂直管道滑动支架做法：材料选用表：表1（六管）-整体支架中加设锚固点表2（四管）-整体支架中间加设锚固点表3（两管）管径mm管径mm-1支架梁钢板mm扁钢管卡胀栓DN80≤DN80[100*48*5.3160×160×10-50×54×M12DN100≤DN100[100*48*5.3160×160×10-50×54×M14DN125≤DN125[120*53*5.5180×180×10-50×54×M16DN150≤DN150[140*58*6.0200×200×10-50×54×M16DN200-300≤DN200-300[160*63*6.5220×220×10-50×54×M16管径mm管径mm-1支架梁钢板mm扁钢管卡胀栓DN50≤DN50[80*43*5.0140×140×8-50×54×M10DN65≤DN65[80*43*5.0140×140×10-50×54×M10DN80≤DN80[100*48*5.3160×160×10-50×54×M12DN100≤DN100[100*48*5.3160×160×10-50×54×M12DN125≤DN125[120*53*5.5180×180×10-50×54×M14DN150≤DN150[140*58*6.0200×200×10-50×54×M14管径mm管径mm-1支架梁钢板mm扁钢管卡胀栓DN50≤DN50[80*43*5.0120×80×6-50×52×M10DN65≤DN65[80*43*5.0120×80×8-50×52×M10DN80≤DN80[80*43*5.0120×80×8-50×52×M103.2垂直管道固定支架做法：材料选用表：表4（六管）-整体支架中加设锚固点表5（四管）-整体支架中间加设锚固点管径mm管径mm-1支架梁钢板mm扁钢管卡胀栓DN80≤DN80[100*48*5.3160×160×10-50×54×M12DN100≤DN100[100*48*5.3160×160×10-50×54×M14DN125≤DN125[120*53*5.5180×180×10-50×54×M16DN150≤DN150[140*58*6.0200×200×10-50×54×M16DN200-300≤DN200-300[160*63*6.5220×220×10-50×54×M163.3水平管道滑动支架做法：（DN＜100）（DN＜100）管径mm管径mm-1支架梁钢板mm扁钢管卡胀栓DN50≤DN50[80*43*5.0140×140×8-50×54×M10DN65≤DN65[80*43*5.0140×140×10-50×54×M10DN80≤DN80[100*48*5.3160×160×10-50×54×M12DN100≤DN100[100*48*5.3160×160×10-50×54×M12DN125≤DN125[120*53*5.5180×180×10-50×54×M14DN150≤DN150[140*58*6.0200×200×10-50×54×M14（DN≥100）（DN≥100）材料选用表6双管吊架管径吊杆扁钢管卡支架梁内拉螺栓胀栓钢板DN32-502×Φ10-50×5∟40×4M10DN65-802×Φ10-50×5∟50×5M10DN100-150[100*48*5.3-50×5[100*48*5.32×M12200²×6DN200-300[120*53*5.5-50×5[120*53*5.52×M12200²×6材料选用表7四管吊架管径吊杆扁钢管卡支架梁内拉螺栓胀栓钢板DN32-502×Φ12-50×5∟50×5M12DN65-802×Φ12-50×5∟63×6M12DN100-150[120*53*5.5-50×5[120*53*5.54×M12200²x6DN200-300[140*58*6.0-50×5[140*58*6.04×M12200²×63.4水平管道防晃支架做法（DN＜100）表8管道防晃支架3.5水平管道固定支架做法材料选用表9表10管道支架的最大间距见下表：公称直径（mm）DN20-25DN32-50DN65-125DN150-200DN250-300管径（双管）型钢支梁钢板尺寸胀栓规格扁钢管卡DN32-50∟63×6140×80×8M10-50*5DN50-80∟75×7160×80×8M12-50*5管径型钢钢板-1钢板-2钢板-3胀栓规格DN≤80[8#100×200×6100²×6160²×64×M10DN≤125[10#120×200×8120²×8200²×84×M10DN≤300[12#140×200×8140²×8200²×84×M10支架的最大间距（m）垂直管2.43.03.54.05.0水平管1.82.44.05.06.03.6管道综合支吊架材料选用经过综合管道受力分析后确定。3.6支架加固原则四、支吊架的设置原则4.1垂直管道支架管井内立管支架采用落地式安装，每层都设置，楼层超过5m时，在楼层中间位置增设承重与墙体的支架；安装于地面的支架高度为支架底边高于套管50mm。4.2水平管道吊架管道支架的最大间距见下表：公称直径（mm）DN20-25DN32-50DN65-125DN150-200DN250-300支架最大间距水平管1.82.44.05.06.0当采用成排管道组合支架时，支架间距取大管设置间距，其他管道间距不满足要求时应单独增设支吊架。4.3防晃支架水平管道起点、转向处、分支处、长度超过15m、末端、补偿器补偿端距补偿器法兰盘4D处、直径大于100mm阀门两侧设置防晃支架4.4固定支架补偿器固定端距补偿器法兰盘4D处设置固定支架
