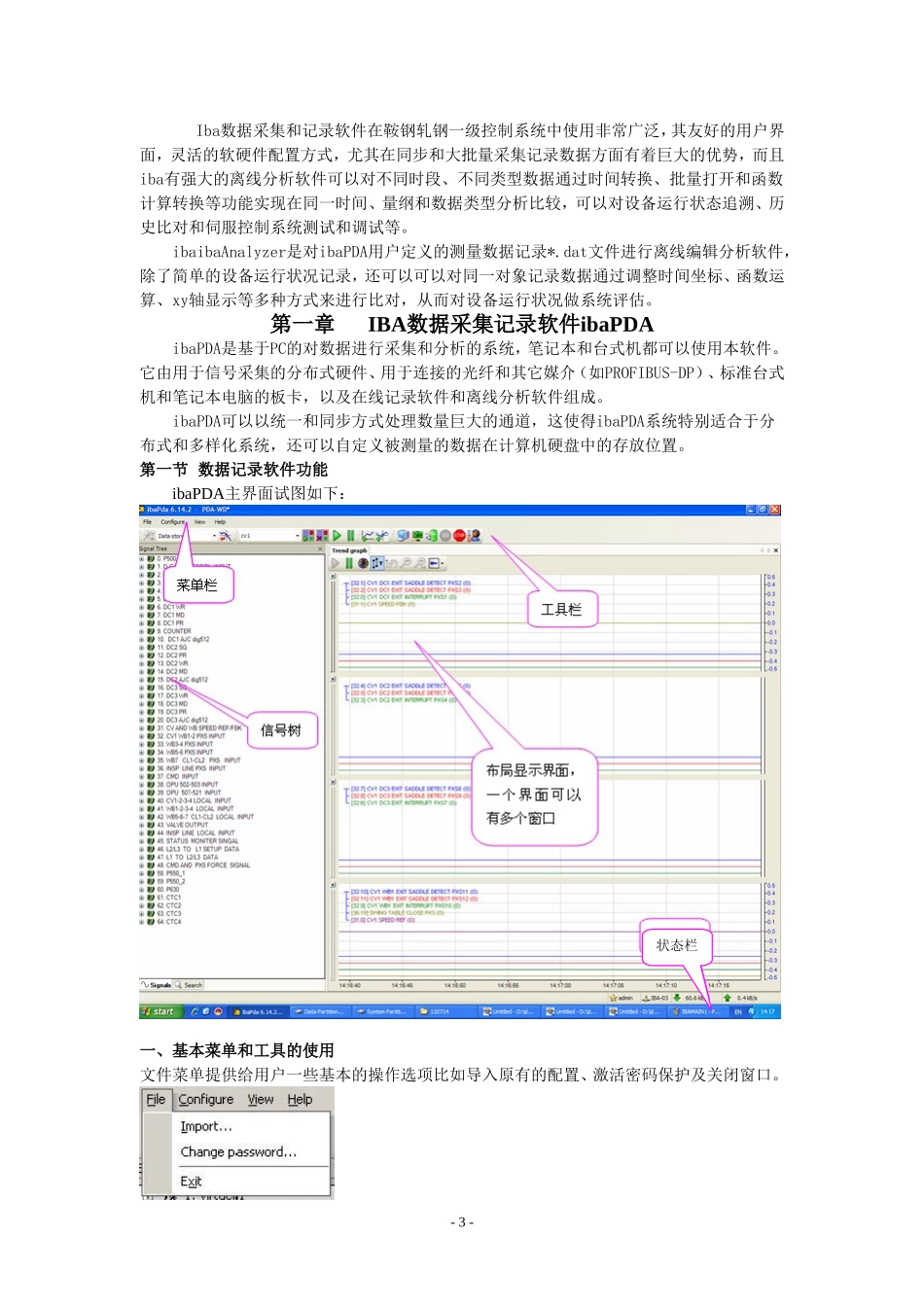

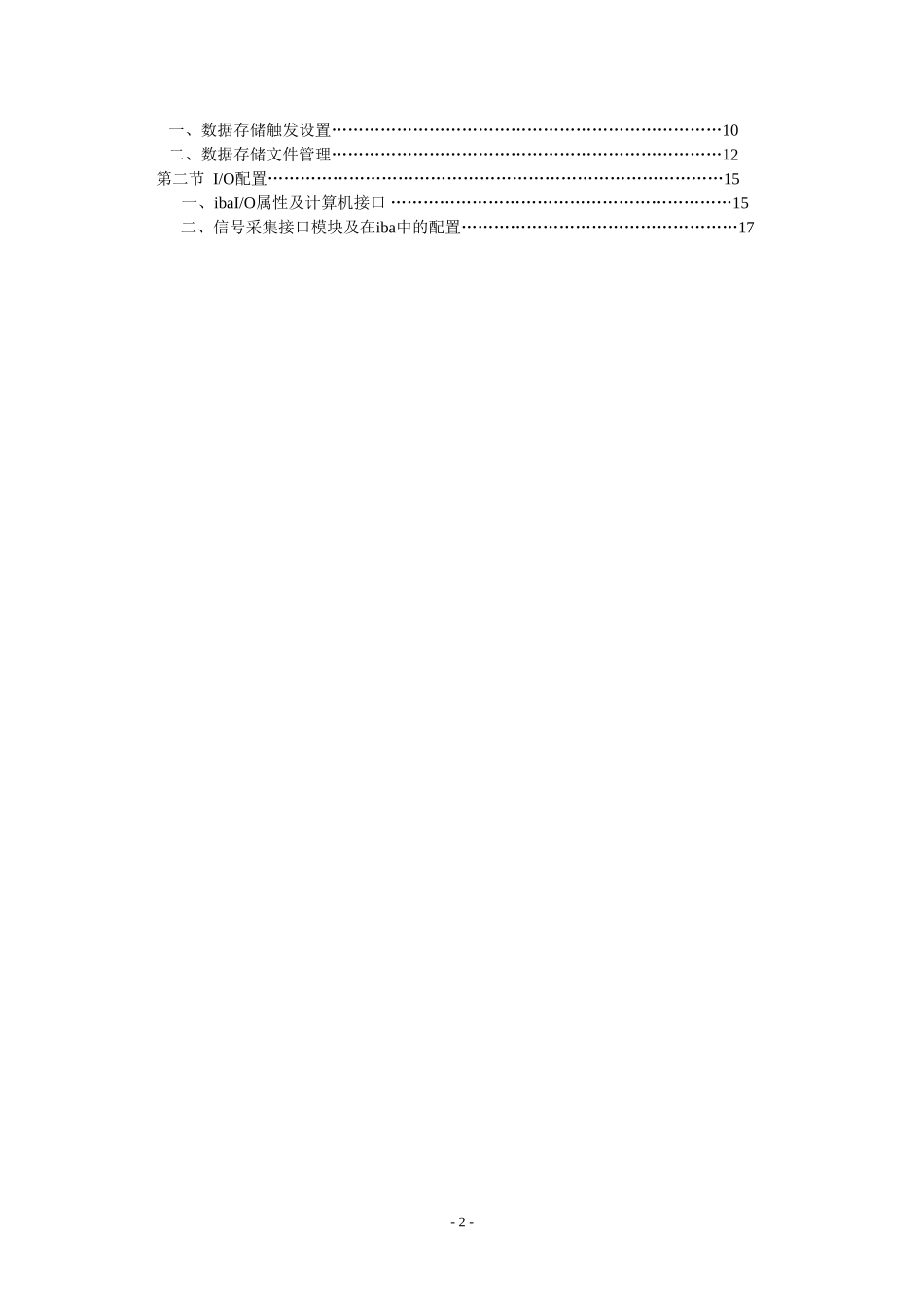

在线分析设备 PDA 的使用方法目录第一章 IBA数据采集记录软件ibaPDA ……………………………………………………2第一节 数据记录软件功能………………………………………………………………2一、基本菜单和工具的使用 …………………………………………………………2第二节 数据记录软件简单的在线分析功能……………………………………………6 一、在线信号窗口的信号曲线选择及拖拽操作 ……………………………………6 二、在线显示信号曲线显示属性设置 ………………………………………………8第二章 ibaPDA设置 ………………………………………………………………………10第一节 数据存储设置 …………………………………………………………………10- 1 - 一、数据存储触发设置………………………………………………………………10 二、数据存储文件管理………………………………………………………………12第二节 I/O配置…………………………………………………………………………15 一、ibaI/O属性及计算机接口 ………………………………………………………15 二、信号采集接口模块及在iba中的配置……………………………………………17 - 2 -Iba数据采集和记录软件在鞍钢轧钢一级控制系统中使用非常广泛，其友好的用户界面，灵活的软硬件配置方式，尤其在同步和大批量采集记录数据方面有着巨大的优势，而且iba有强大的离线分析软件可以对不同时段、不同类型数据通过时间转换、批量打开和函数计算转换等功能实现在同一时间、量纲和数据类型分析比较，可以对设备运行状态追溯、历史比对和伺服控制系统测试和调试等。ibaibaAnalyzer是对ibaPDA用户定义的测量数据记录*.dat文件进行离线编辑分析软件，除了简单的设备运行状况记录，还可以可以对同一对象记录数据通过调整时间坐标、函数运算、xy轴显示等多种方式来进行比对，从而对设备运行状况做系统评估。第一章IBA数据采集记录软件ibaPDAibaPDA是基于PC的对数据进行采集和分析的系统，笔记本和台式机都可以使用本软件。它由用于信号采集的分布式硬件、用于连接的光纤和其它媒介（如PROFIBUS-DP）、标准台式机和笔记本电脑的板卡，以及在线记录软件和离线分析软件组成。ibaPDA可以以统一和同步方式处理数量巨大的通道，这使得ibaPDA系统特别适合于分布式和多样化系统，还可以自定义被测量的数据在计算机硬盘中的存放位置。第一节 数据记录软件功能ibaPDA主界面试图...
