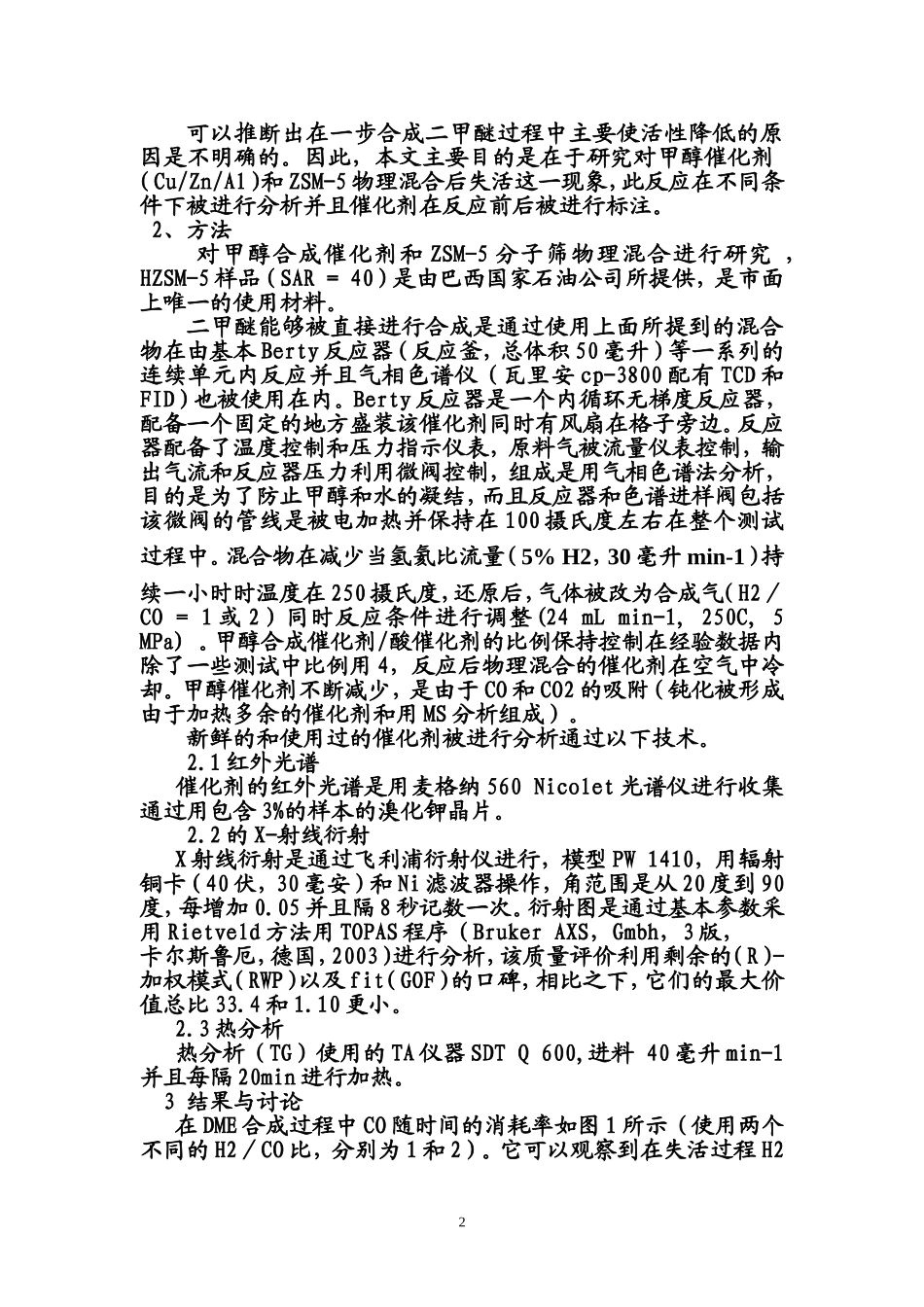

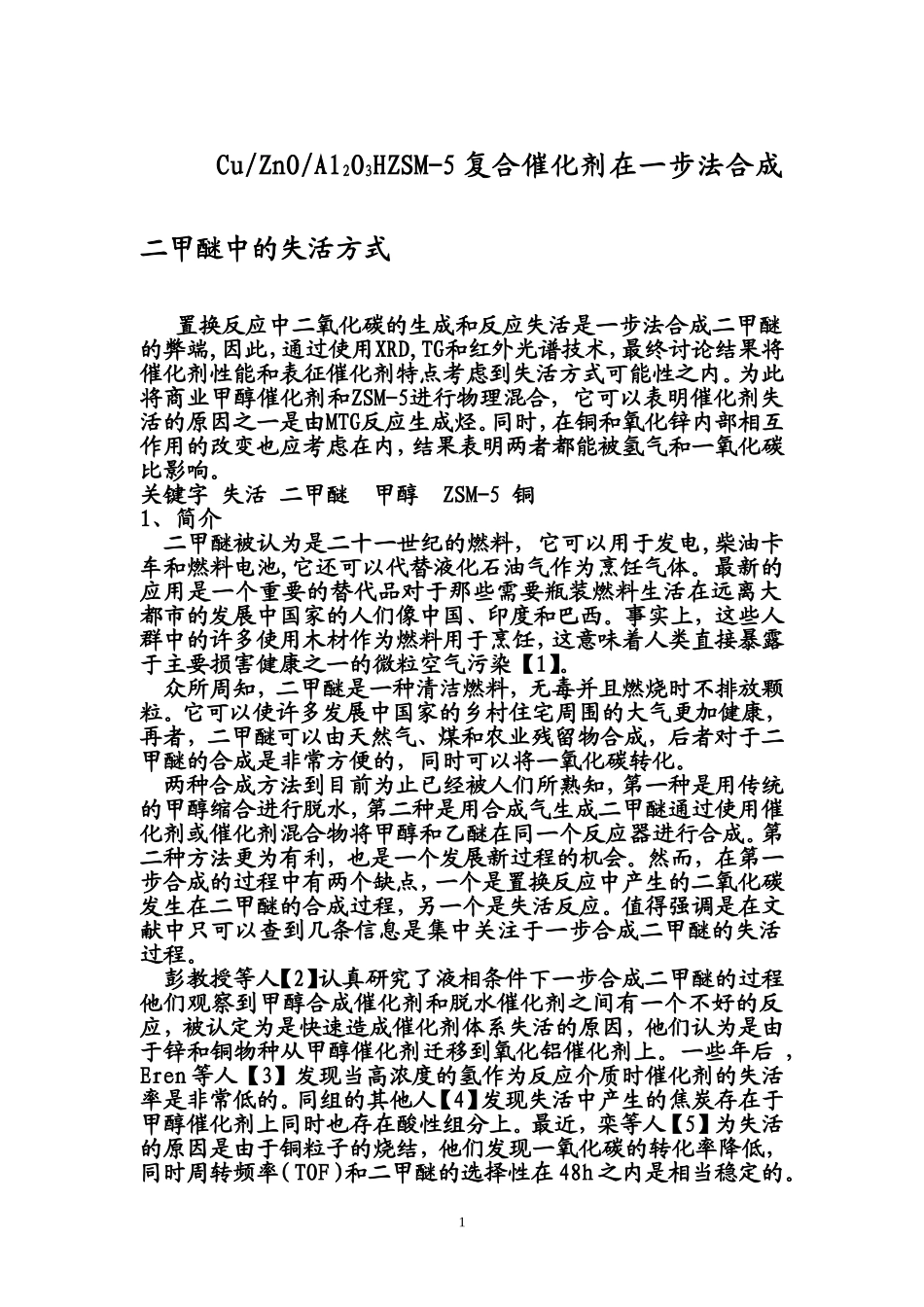

1 Cu/ZnO/Al2O3HZSM-5 复合催化剂在一步法合成二甲醚中的失活方式 置换反应中二氧化碳的生成和反应失活是一步法合成二甲醚的弊端,因此，通过使用XRD,TG和红外光谱技术，最终讨论结果将催化剂性能和表征催化剂特点考虑到失活方式可能性之内。为此将商业甲醇催化剂和ZSM-5进行物理混合，它可以表明催化剂失活的原因之一是由MTG反应生成烃。同时，在铜和氧化锌内部相互作用的改变也应考虑在内，结果表明两者都能被氢气和一氧化碳比影响。关键字 失活 二甲醚 甲醇 ZSM-5 铜1、简介 二甲醚被认为是二十一世纪的燃料，它可以用于发电,柴油卡车和燃料电池,它还可以代替液化石油气作为烹饪气体。最新的应用是一个重要的替代品对于那些需要瓶装燃料生活在远离大都市的发展中国家的人们像中国、印度和巴西。事实上，这些人群中的许多使用木材作为燃料用于烹饪，这意味着人类直接暴露于主要损害健康之一的微粒空气污染【1】。 众所周知，二甲醚是一种清洁燃料，无毒并且燃烧时不排放颗粒。它可以使许多发展中国家的乡村住宅周围的大气更加健康，再者，二甲醚可以由天然气、煤和农业残留物合成，后者对于二甲醚的合成是非常方便的，同时可以将一氧化碳转化。 两种合成方法到目前为止已经被人们所熟知，第一种是用传统的甲醇缩合进行脱水，第二种是用合成气生成二甲醚通过使用催化剂或催化剂混合物将甲醇和乙醚在同一个反应器进行合成。第二种方法更为有利，也是一个发展新过程的机会。然而，在第一步合成的过程中有两个缺点，一个是置换反应中产生的二氧化碳发生在二甲醚的合成过程，另一个是失活反应。值得强调是在文献中只可以查到几条信息是集中关注于一步合成二甲醚的失活过程。 彭教授等人【2】认真研究了液相条件下一步合成二甲醚的过程他们观察到甲醇合成催化剂和脱水催化剂之间有一个不好的反应，被认定为是快速造成催化剂体系失活的原因，他们认为是由于锌和铜物种从甲醇催化剂迁移到氧化铝催化剂上。一些年后 ，Eren 等人【3】发现当高浓度的氢作为反应介质时催化剂的失活率是非常低的。同组的其他人【4】发现失活中产生的焦炭存在于甲醇催化剂上同时也存在酸性组分上。最近，栾等人【5】为失活的原因是由于铜粒子的烧结，他们发现一氧化碳的转化率降低，同时周转频率（TOF）和二甲醚的选择性在 48h 之内是相当稳定的。2可以推断出在一步合成二甲醚过程中主要使活性降低的原因是不明确的。因此，本文主要目的是在于研究对甲醇催化剂...
