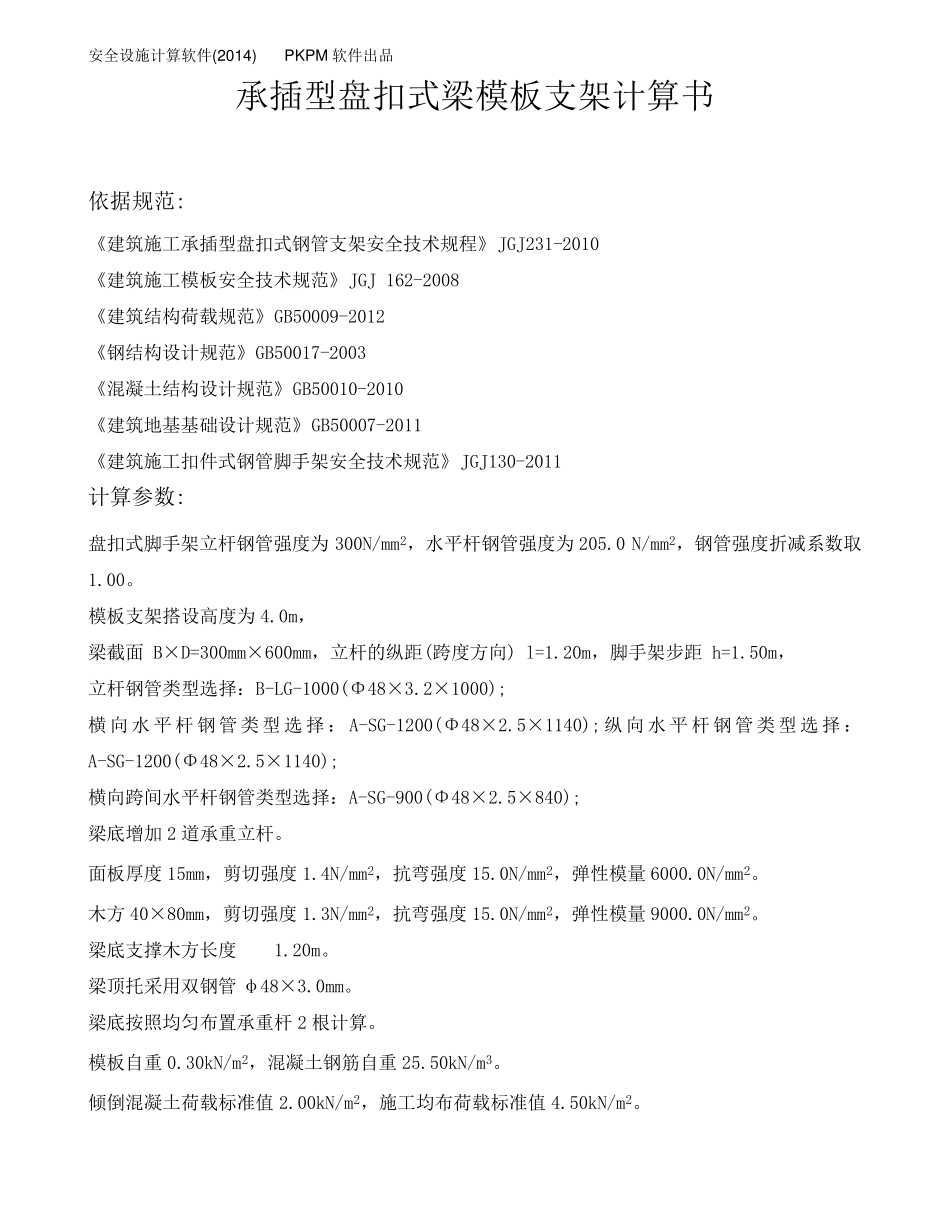

承插型盘扣式梁模板支架计算书

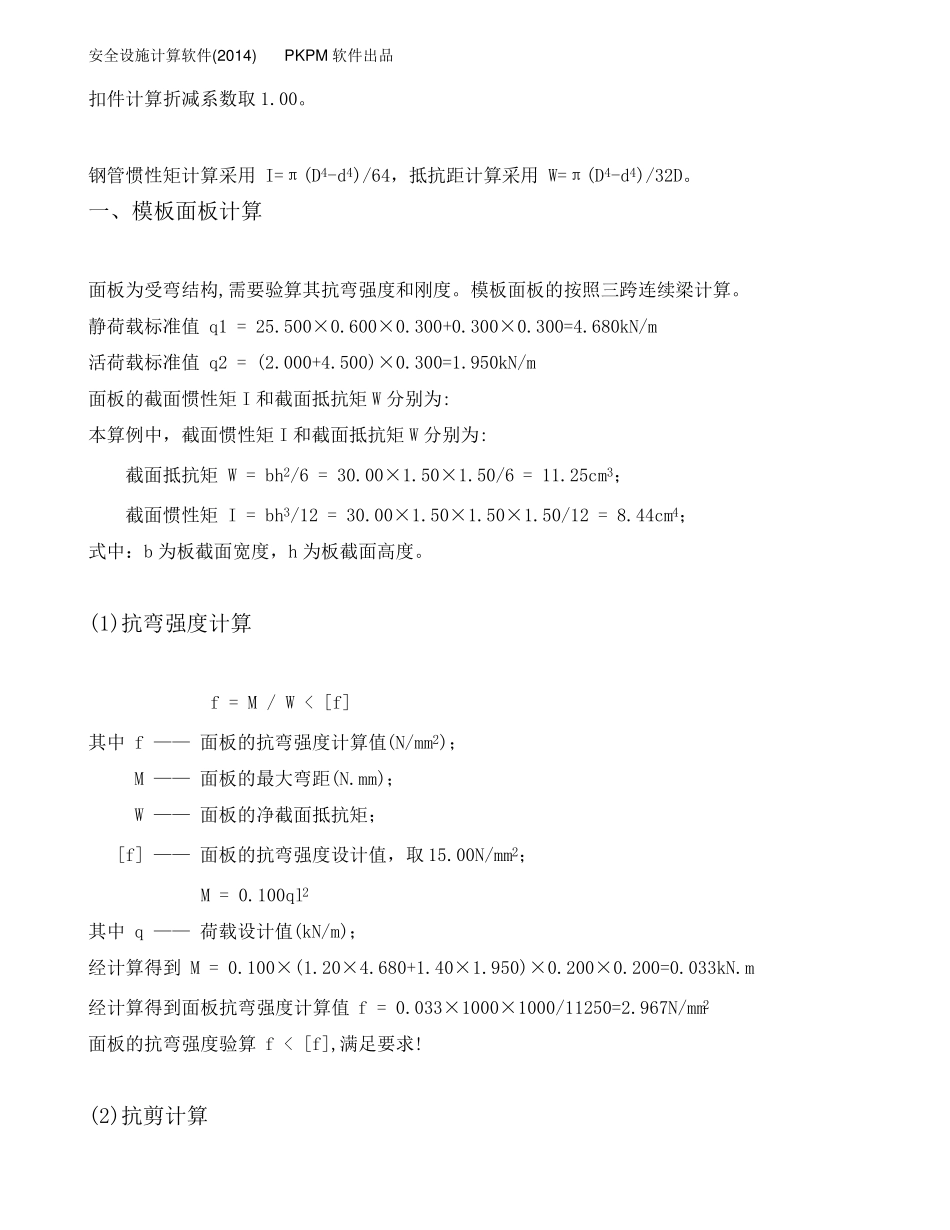

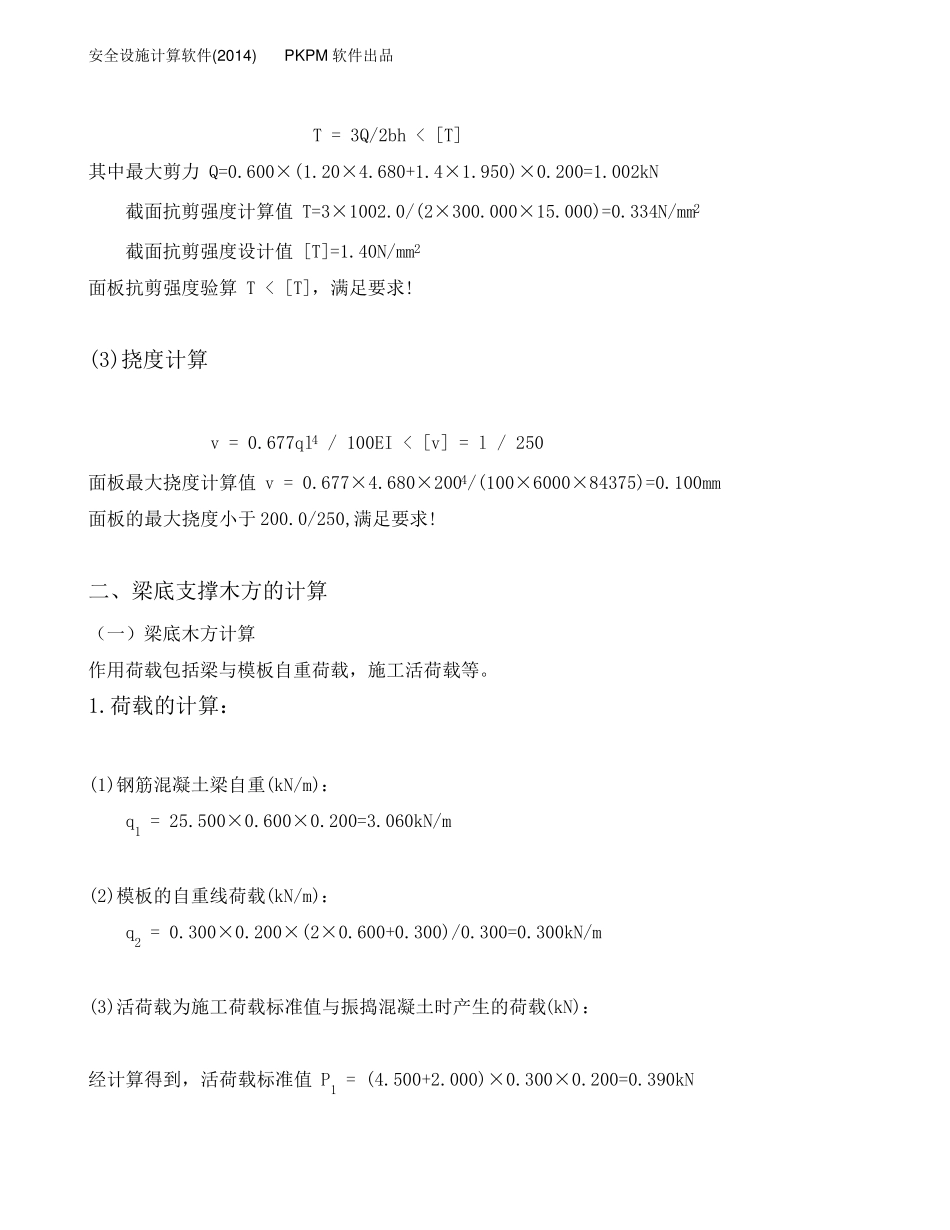

安全设施计算软件(2014) PKPM 软件出品 承插型盘扣式梁模板支架计算书 依据规范: 《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010 《建筑施工模板安全技术规范》JGJ 162-2008 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《混凝土结构设计规范》GB50010-2010 《建筑地基基础设计规范》GB50007-2011 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 计算参数: 盘扣式脚手架立杆钢管强度为300N/mm2，水平杆钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。 模板支架搭设高度为4.0m， 梁截面 B×D=300mm×600mm，立杆的纵距(跨度方向) l=1.20m，脚手架步距 h=1.50m， 立杆钢管类型选择：B-LG-1000(Φ48×3.2×1000); 横 向 水平杆钢管类 型选 择 ： A-SG-1200(Φ48×2.5×1140); 纵 向 水平杆钢管类 型选 择 ：A-SG-1200(Φ48×2.5×1140); 横向跨间水平杆钢管类型选择：A-SG-900(Φ48×2.5×840); 梁底增加 2 道承重立杆。 面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量 6000.0N/mm2。 木方 40×80mm，剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量 9000.0N/mm2。 梁底支撑木方长度 1.20m。 梁顶托采用双钢管φ48×3.0mm。 梁底按照均匀布置承重杆2 根计算。 模板自重 0.30kN/m2，混凝土钢筋自重 25.50kN/m3。 倾倒混凝土荷载标准值 2.00kN/m2，施工均布荷载标准值 4.50kN/m2。 安全设施计算软件(2014) PKPM 软件出品 扣件计算折减系数取1.00。 钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。 一、模板面板计算 面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的按照三跨连续梁计算。 静荷载标准值 q1 = 25.500×0.600×0.300+0.300×0.300=4.680kN/m 活荷载标准值 q2 = (2.000+4.500)×0.300=1.950kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = bh2/6 = 30.00×1.50×1.50/6 = 11.25cm3； 截面惯性矩 I = bh3/12 = 30.00×1.50×1.50×1.50/12 = 8.44cm4； 式中：b 为板截面宽度，h 为板截面高度。 (1)抗弯强度计算 f = M / W < [f] 其中 f —— 面板的抗弯强度计算值(N/mm2)； M —— 面板的最大弯距(N.mm)； W —— 面板的净截面抵抗矩； [f] —— 面板的抗弯强度设...
