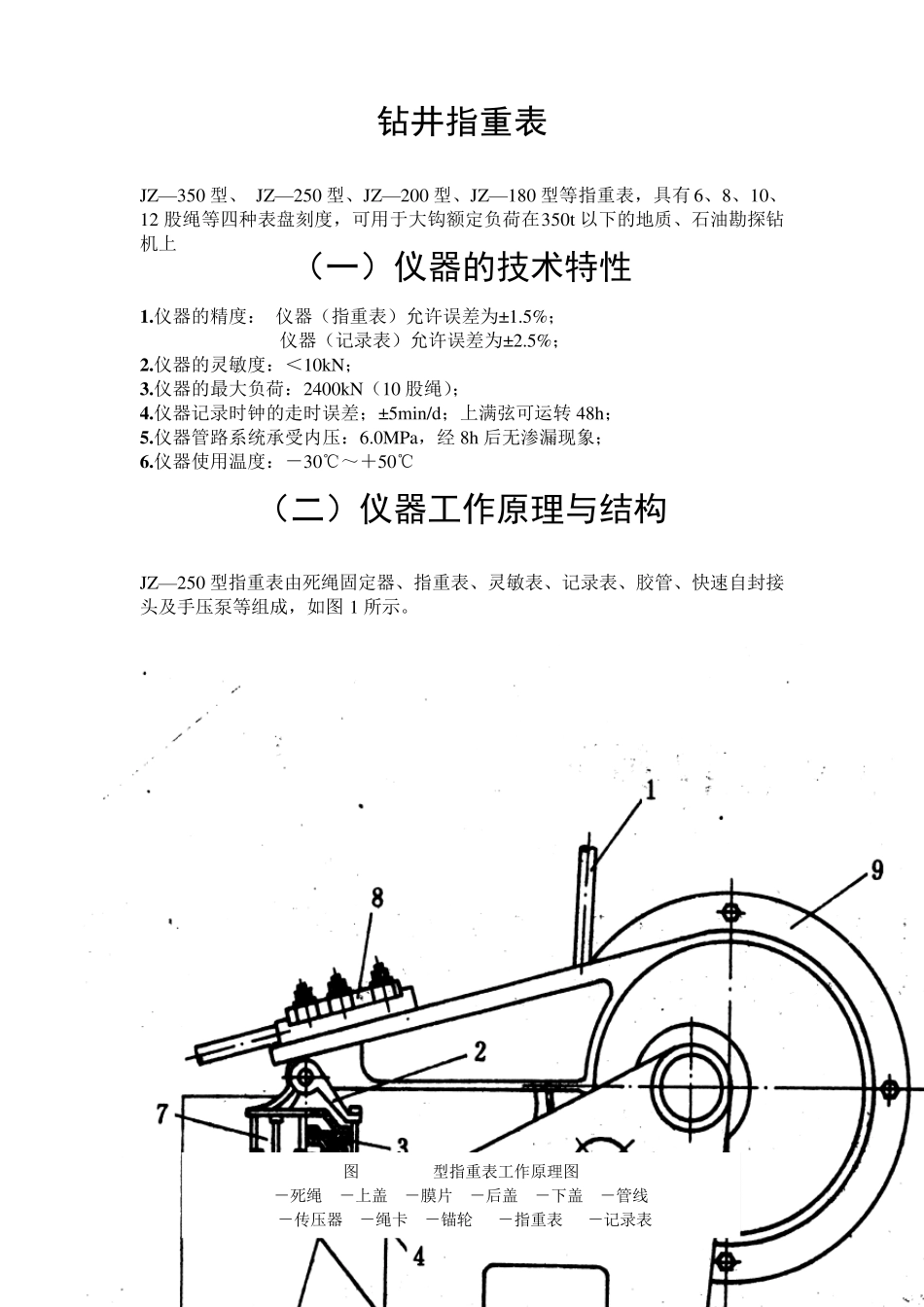

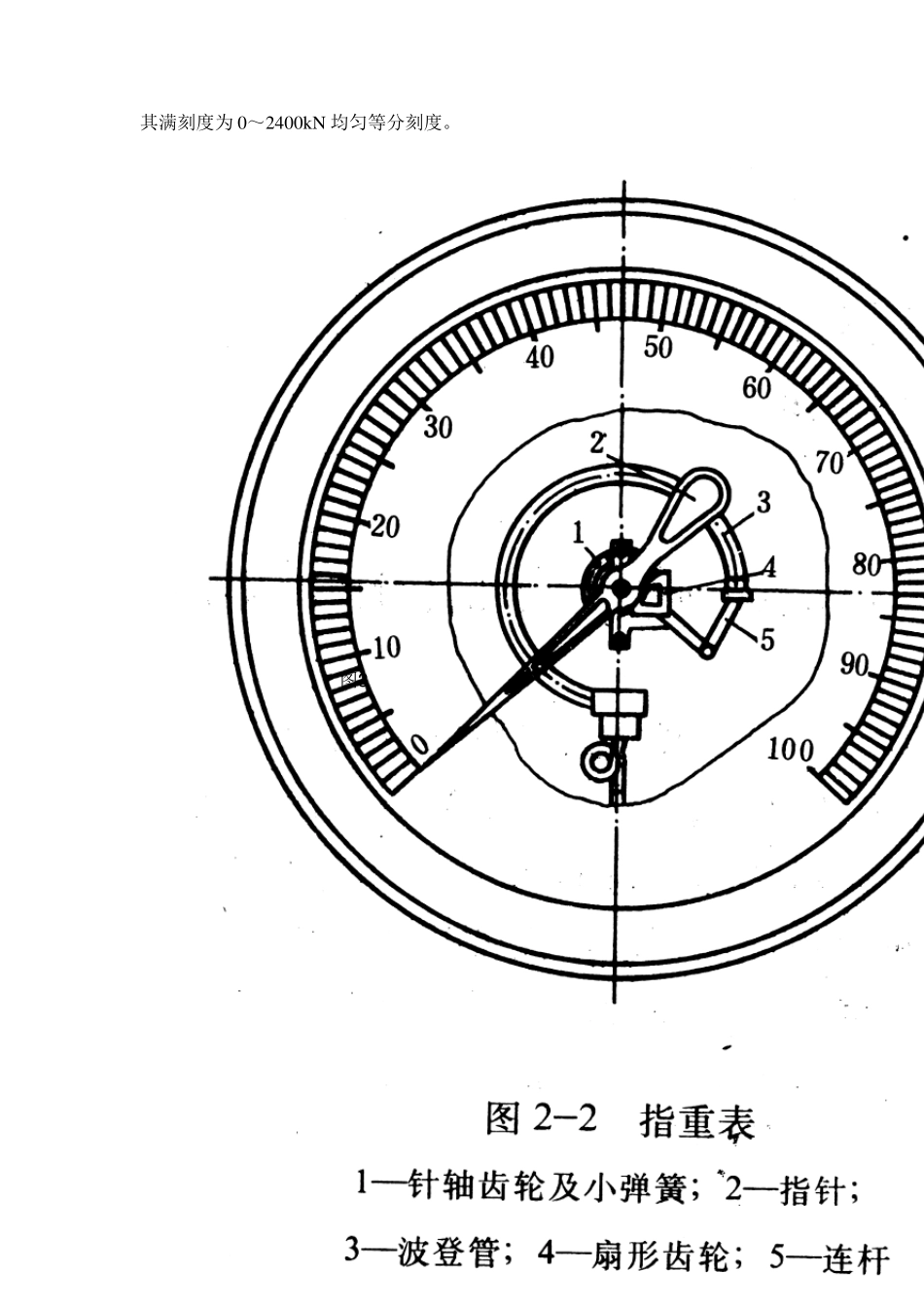

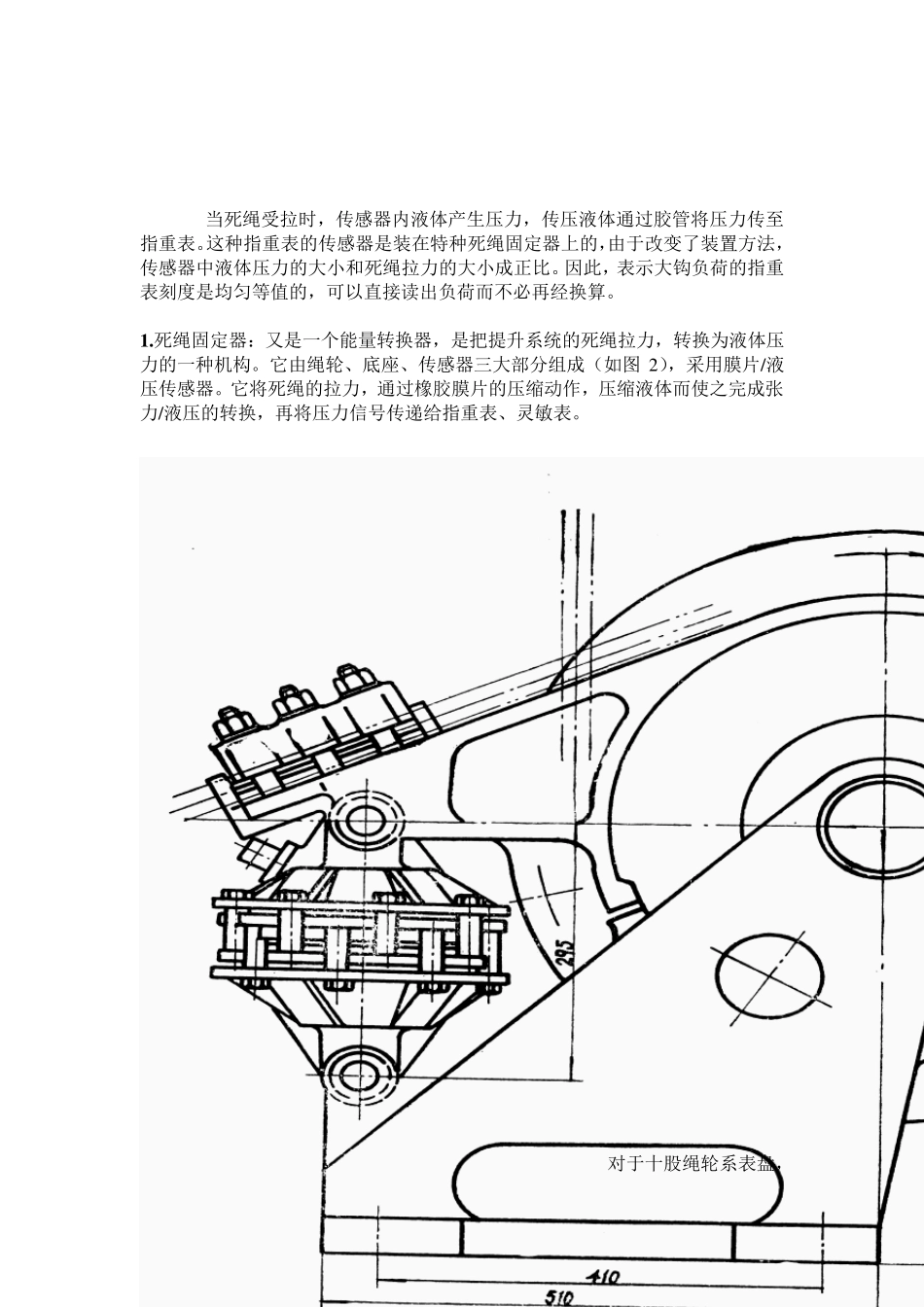

1 钻井指重表 JZ—350 型、 JZ—250 型、JZ—200 型、JZ—180 型等指重表，具有6、8、10、12 股绳等四种表盘刻度，可用于大钩额定负荷在350t 以下的地质、石油勘探钻机上 （一）仪器的技术特性 1 .仪器的精度： 仪器（指重表）允许误差为± 1.5%； 仪器（记录表）允许误差为± 2.5%； 2 .仪器的灵敏度：＜10kN； 3 .仪器的最大负荷：2400kN（10 股绳）； 4 .仪器记录时钟的走时误差；± 5min/d；上满弦可运转48h； 5 .仪器管路系统承受内压：6.0MPa，经8h 后无渗漏现象； 6 .仪器使用温度：－30℃～＋50℃ （二）仪器工作原理与结构 JZ—250 型指重表由死绳固定器、指重表、灵敏表、记录表、胶管、快速自封接头及手压泵等组成，如图 1 所示。 图1 JZ-250型指重表工作原理图 1－死绳;2－上盖;3－膜片;4－后盖;5－下盖;6－管线; 7－传压器;8－绳卡;9－锚轮;10－指重表;11－记录表 2 当死绳受拉时，传感器内液体产生压力，传压液体通过胶管将压力传至指重表。这种指重表的传感器是装在特种死绳固定器上的，由于改变了装置方法，传感器中液体压力的大小和死绳拉力的大小成正比。因此，表示大钩负荷的指重表刻度是均匀等值的，可以直接读出负荷而不必再经换算。 1 .死绳固定器：又是一个能量转换器，是把提升系统的死绳拉力，转换为液体压力的一种机构。它由绳轮、底座、传感器三大部分组成（如图 2 ），采用膜片/液压传感器。它将死绳的拉力，通过橡胶膜片的压缩动作，压缩液体而使之完成张力/液压的转换，再将压力信号传递给指重表、灵敏表。 图 2 死绳固定器和传感器的联接 2 .指重表、灵敏表：它们的主要零件都是一个弹性波登管，其一端固定，另一端为自由端。当自由端因受传感器传来的液压作用而张开时，扇形齿轮随着摆动而带动针轴齿轮。该齿轮轴端装的指针随之转动，即可读出悬重或钻压的读数。 指重表（图 3 ）表盘为黑底黄字，表盘刻度为顺时针方向，对于十股绳轮系表盘， 3 其满刻度为0～2400kN 均匀等分刻度。 灵敏表（如图 4）表盘为黑底白字，表盘刻度为逆时针方向，对十股绳轮系表盘，其满刻度为0～600kN 均匀等分刻度。 当钻柱全部悬吊时，钻头离开井底，大钩的负荷为“悬重”。钻进时，把一部分钻柱重量加在井底，此时的大钩负荷为“悬重′”，则： 钻压 = 悬重 －悬重′ 图3 4 3 .记录表（如图5 ）：由弹簧管带动转轴，使记录笔产生偏转，记录钻进过程曲线，便于...
