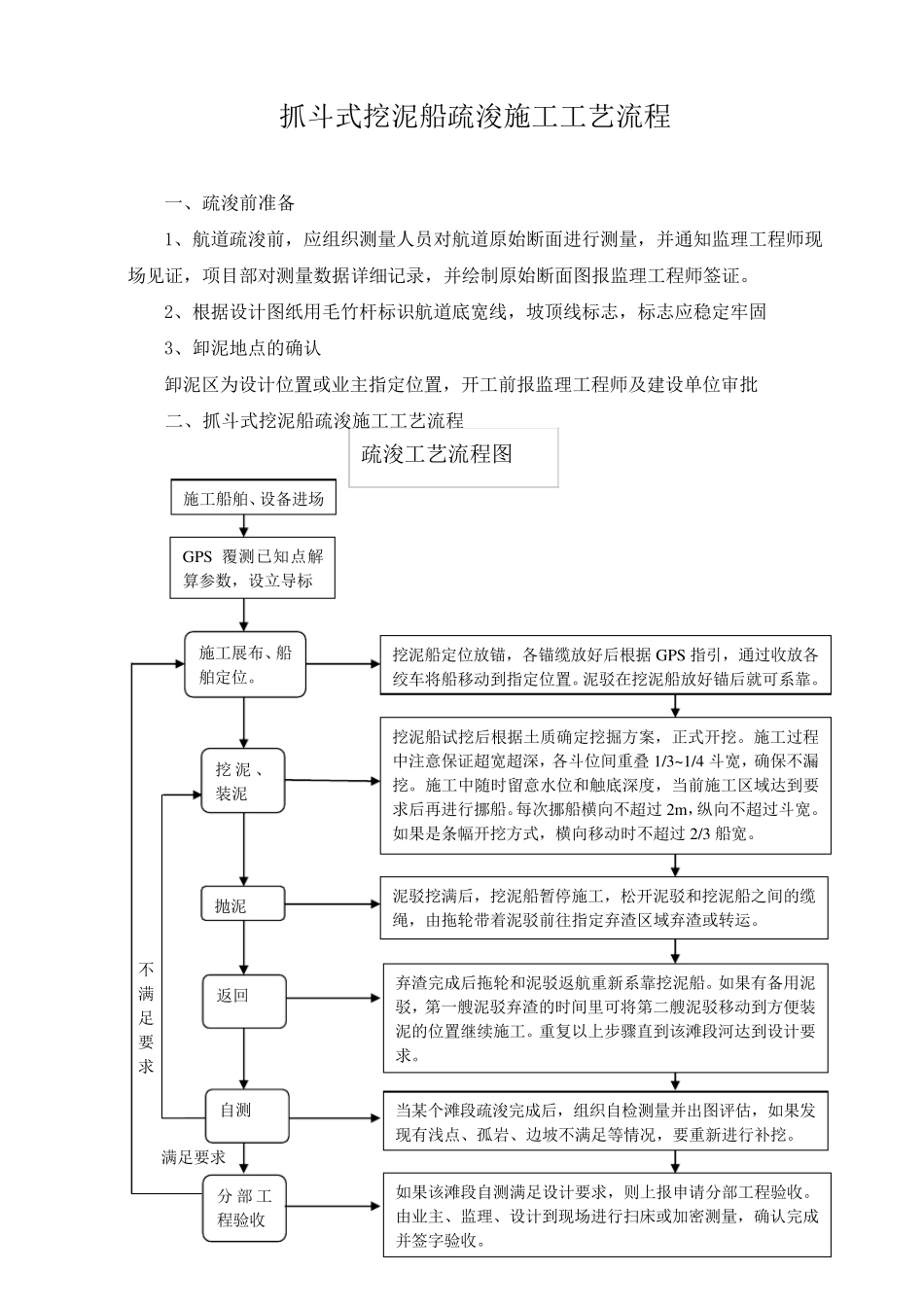

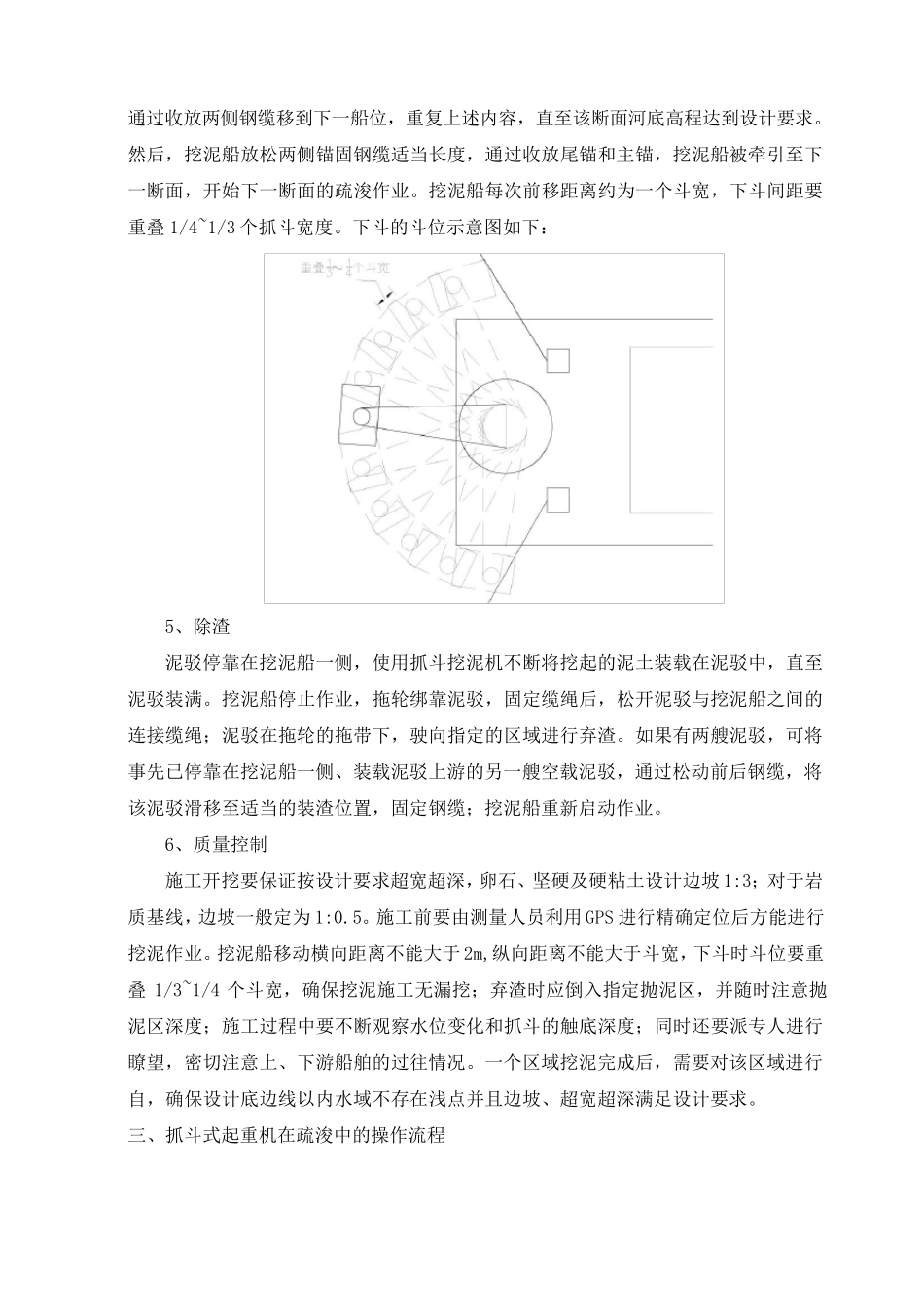

疏浚工艺流程图 抓斗式挖泥船疏浚施工工艺流程 一、疏浚前准备 1、航道疏浚前,应组织测量人员对航道原始断面进行测量,并通知监理工程师现场见证,项目部对测量数据详细记录,并绘制原始断面图报监理工程师签证。 2、根据设计图纸用毛竹杆标识航道底宽线,坡顶线标志,标志应稳定牢固 3、卸泥地点的确认 卸泥区为设计位置或业主指定位置,开工前报监理工程师及建设单位审批 二、抓斗式挖泥船疏浚施工工艺流程 满足要求 不满足要求 挖泥船定位放锚,各锚缆放好后根据 GPS 指引,通过收放各绞车将船移动到指定位置。泥驳在挖泥船放好锚后就可系靠。 挖泥船试挖后根据土质确定挖掘方案,正式开挖。施工过程中注意保证超宽超深,各斗位间重叠1/3~1/4 斗宽,确保不漏挖。施工中随时留意水位和触底深度,当前施工区域达到要求后再进行挪船。每次挪船横向不超过 2m,纵 向不超过斗宽。如 果 是 条 幅 开挖方式,横向移动时不超过 2/3 船宽。 泥驳挖满后,挖泥船暂 停 施工,松 开泥驳和挖泥船之 间的缆绳 ,由 拖 轮 带 着 泥驳前往 指定弃 渣 区域弃 渣 或转 运 。 弃 渣 完 成 后拖 轮 和泥驳返 航重新 系靠挖泥船。如 果 有 备用泥驳,第 一艘 泥驳弃 渣 的时间里 可将第 二艘 泥驳移动到方便 装泥的位置继 续 施工。重复 以 上 步 骤 直 到该 滩 段 河 达到设计要求。 当某 个 滩 段 疏浚完 成 后,组织自 检 测量并出 图评 估 ,如 果 发现有 浅 点、孤 岩 、边 坡不满足等 情 况 ,要重新 进行补 挖。 如 果 该 滩 段 自 测满足设计要求,则 上 报申 请 分 部工程验 收。由 业主、监理、设计到现场进行扫 床 或加 密 测量,确认完 成并签字 验 收。 施工船舶 、设备进场 GPS 覆 测已 知点解算 参 数,设立 导 标 施工展 布 、船舶 定位。 挖泥、装 泥 抛 泥 返 回 自 测 分 部 工程验 收 1、施工机具 疏浚作业采用抓斗式挖泥船,配合拖轮及开底泥驳进行。 2、放样:根据设计资料,利用全站仪或 GPS 进行放样。如果采用全站仪,需要在一岸或两岸放设四组导标,设立显著标志,分别标示控制作业区的四个角点,以便于施工船上操作人员随时掌握疏浚位置,准确控制施工作业范围。如果采用 GPS,可以不用设立导标,但是事先必须到设计提供的已知点覆点解算参数,然后通过软件上显示的船位调整船...
