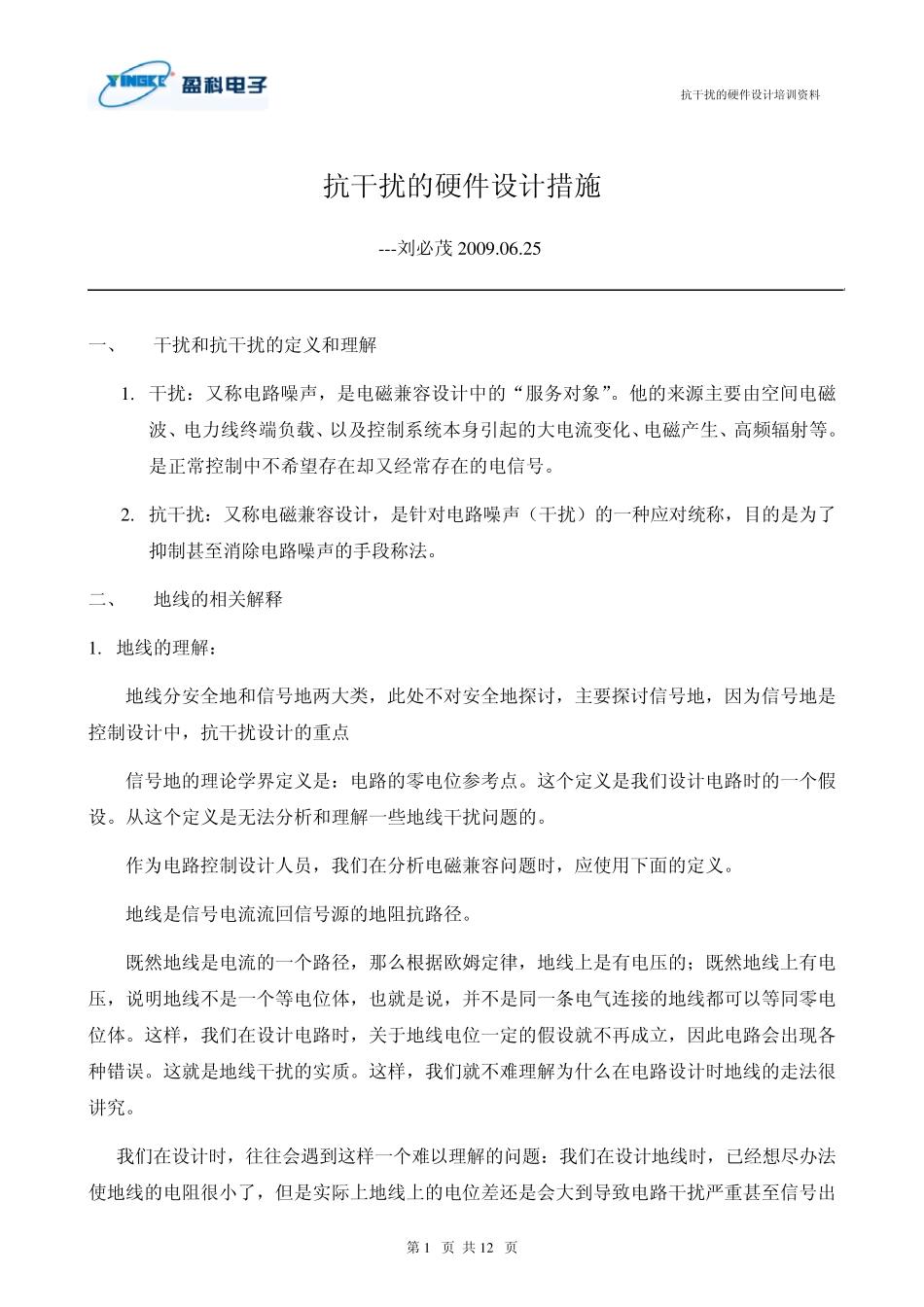

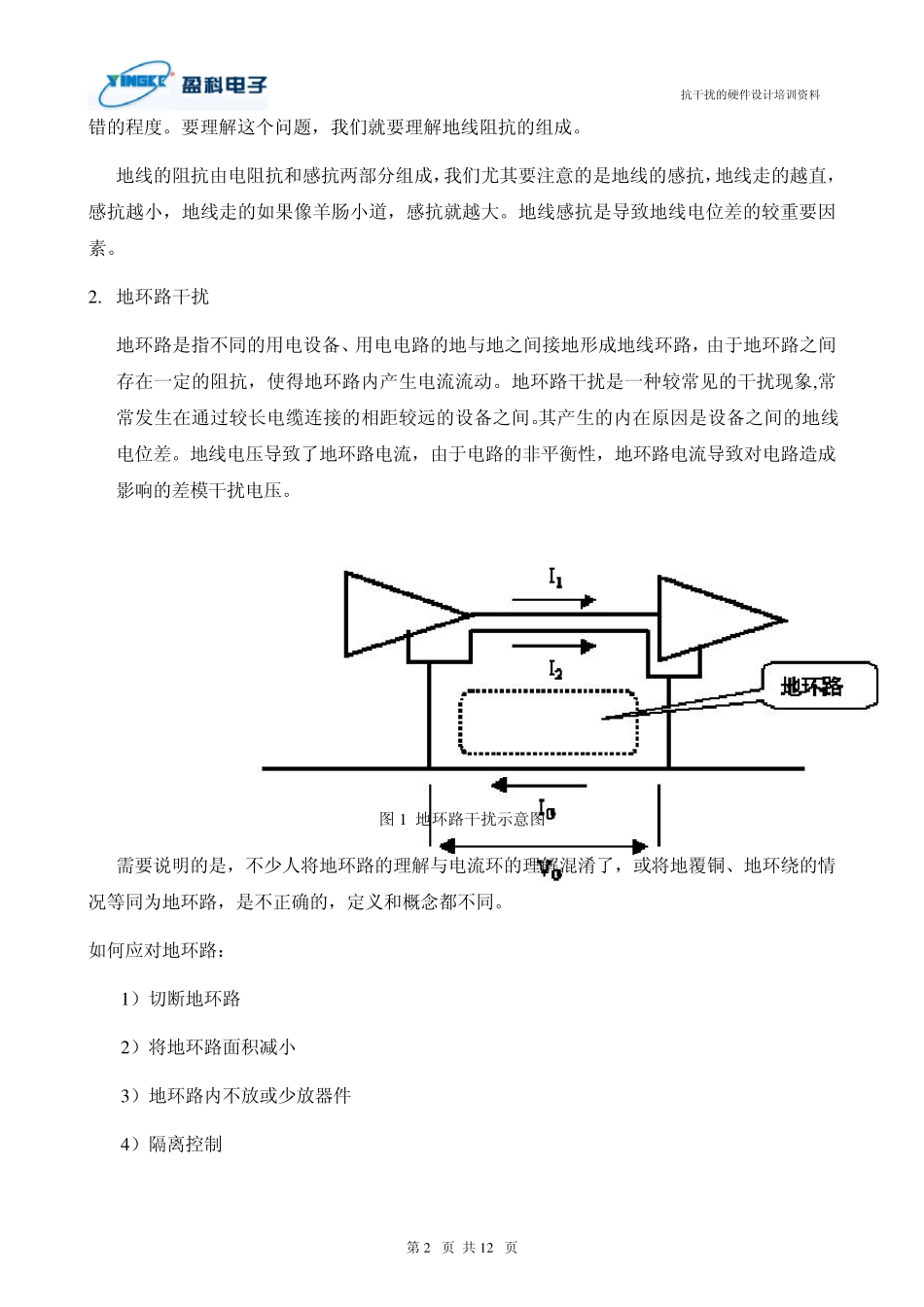

抗干扰的硬件设计培训资料 第 1 页 共 1 2 页 抗干扰的硬件设计措施 ---刘必茂 2 0 0 9 .0 6 .2 5 一、 干扰和抗干扰的定义和理解 1 . 干扰:又称电路噪声,是电磁兼容设计中的“服务对象”。他的来源主要由空间电磁波、电力线终端负载、以及控制系统本身引起的大电流变化、电磁产生、高频辐射等。是正常控制中不希望存在却又经常存在的电信号。 2 . 抗干扰:又称电磁兼容设计,是针对电路噪声(干扰)的一种应对统称,目的是为了抑制甚至消除电路噪声的手段称法。 二、 地线的相关解释 1 . 地线的理解: 地线分安全地和信号地两大类,此处不对安全地探讨,主要探讨信号地,因为信号地是控制设计中,抗干扰设计的重点 信号地的理论学界定义是:电路的零电位参考点。这个定义是我们设计电路时的一个假设。从这个定义是无法分析和理解一些地线干扰问题的。 作为电路控制设计人员,我们在分析电磁兼容问题时,应使用下面的定义。 地线是信号电流流回信号源的地阻抗路径。 既然地线是电流的一个路径,那么根 据 欧 姆 定律 ,地线上 是有 电压 的; 既然地线上 有 电压 ,说 明 地线不是一个等电位体 ,也 就 是说 ,并 不是同 一条 电气 连 接 的地线都 可 以等同 零电位体 。这样 ,我们在设计电路时,关于 地线电位一定的假设就 不再 成 立 ,因此电路会 出 现 各种错 误 。这就 是地线干扰的实 质 。这样 ,我们就 不难 理解为什 么在电路设计时地线的走 法很讲 究 。 我们在设计时,往 往 会 遇 到 这样 一个难 以理解的问题:我们在设计地线时,已 经想 尽 办 法使地线的电阻很 小 了,但 是实 际 上 地线上 的电位差 还 是会 大到 导 致 电路干扰严 重甚至信号出 抗干扰的硬件设计培训资料 第 2 页 共 1 2 页 错的程度。要理解这个问题,我们就要理解地线阻抗的组成。 地线的阻抗由电阻抗和感抗两部分组成,我们尤其要注意的是地线的感抗,地线走的越直,感抗越小,地线走的如果像羊肠小道,感抗就越大。地线感抗是导致地线电位差的较重要因素。 2 . 地环路干扰 地环路是指不同的用电设备、用电电路的地与地之间接地形成地线环路,由于地环路之间存在一定的阻抗,使得地环路内产生电流流动。地环路干扰是一种较常见的干扰现象,常常发生在通过较长电缆连接的相距较远的设备之间。其产生的内在原因是设备之间的地...
