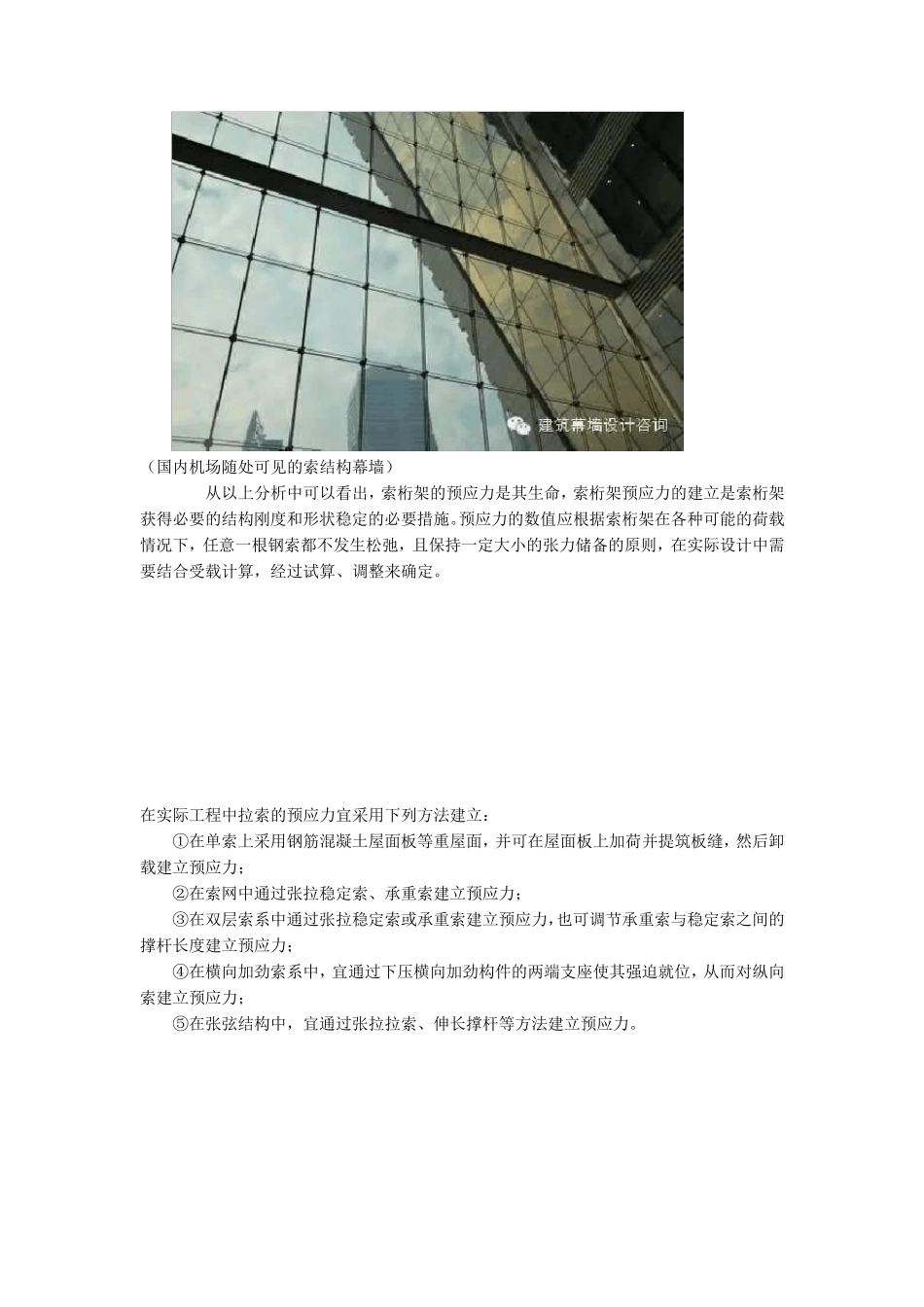

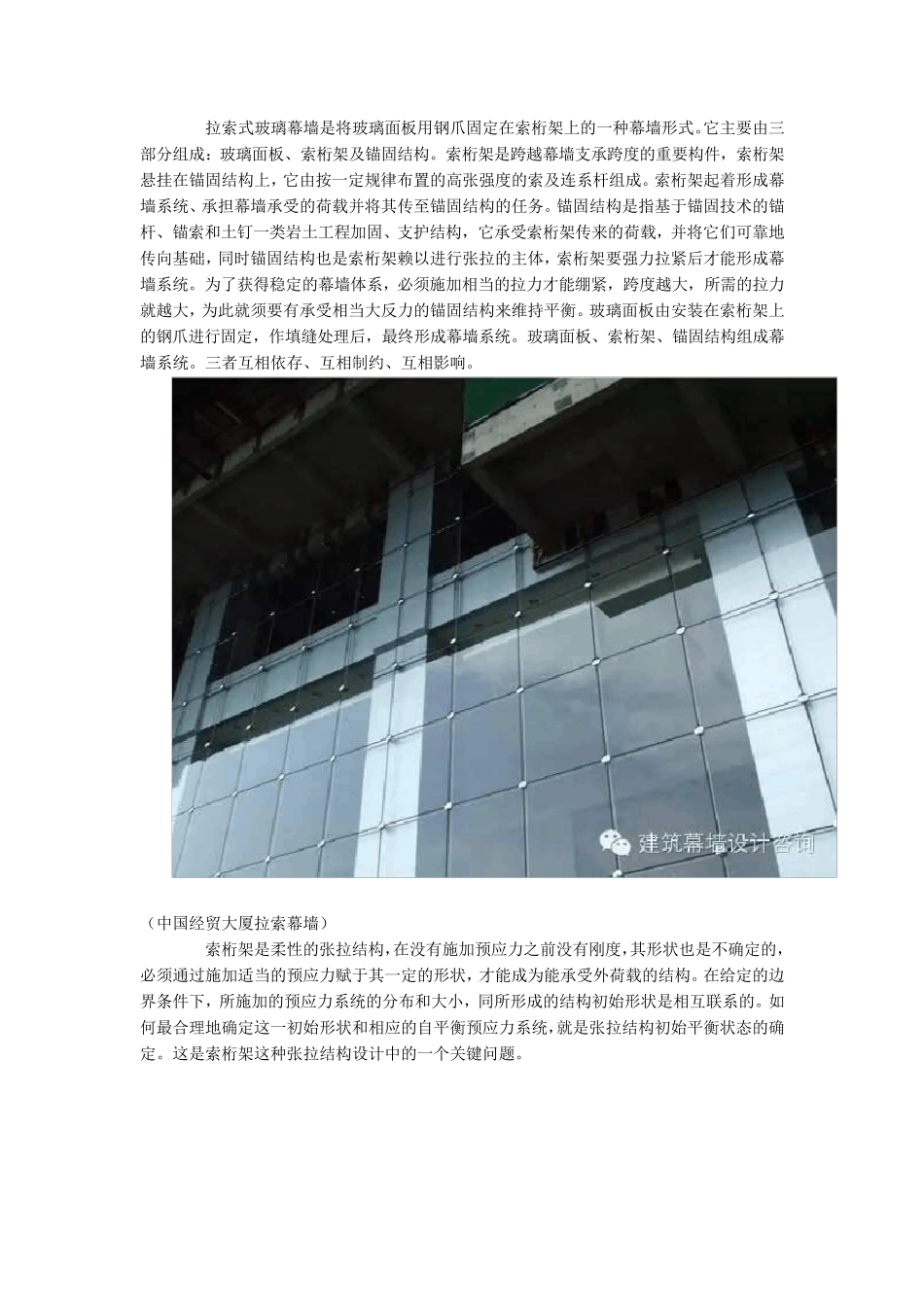

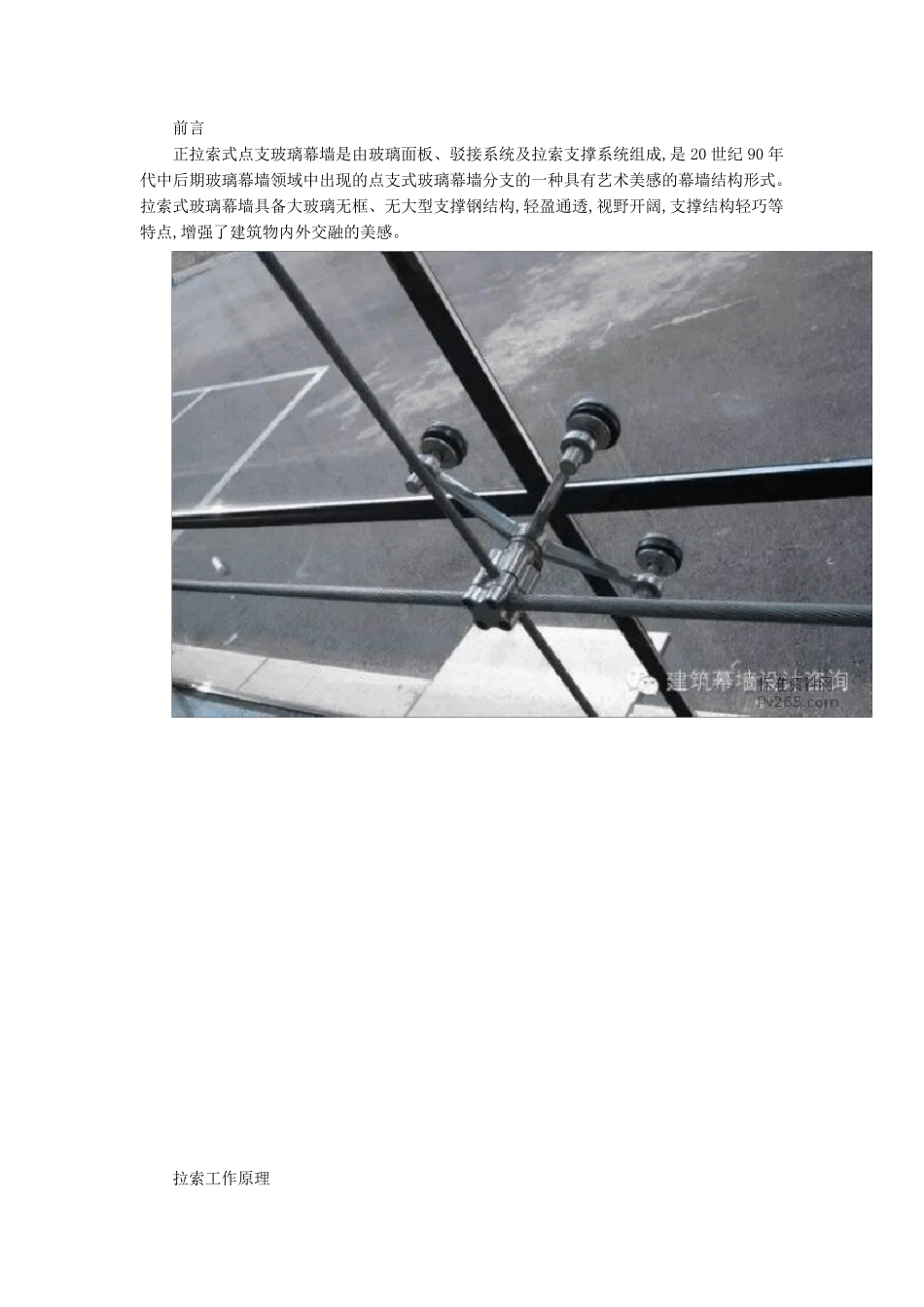

前言 正拉索式点支玻璃幕墙是由玻璃面板、驳接系统及拉索支撑系统组成,是20 世纪 90 年代中后期玻璃幕墙领域中出现的点支式玻璃幕墙分支的一种具有艺术美感的幕墙结构形式。拉索式玻璃幕墙具备大玻璃无框、无大型支撑钢结构,轻盈通透,视野开阔,支撑结构轻巧等特点,增强了建筑物内外交融的美感。 拉索工作原理 拉索式玻璃幕墙是将玻璃面板用钢爪固定在索桁架上的一种幕墙形式。它主要由三部分组成:玻璃面板、索桁架及锚固结构。索桁架是跨越幕墙支承跨度的重要构件,索桁架悬挂在锚固结构上,它由按一定规律布置的高张强度的索及连系杆组成。索桁架起着形成幕墙系统、承担幕墙承受的荷载并将其传至锚固结构的任务。锚固结构是指基于锚固技术的锚杆、锚索和土钉一类岩土工程加固、支护结构,它承受索桁架传来的荷载,并将它们可靠地传向基础,同时锚固结构也是索桁架赖以进行张拉的主体,索桁架要强力拉紧后才能形成幕墙系统。为了获得稳定的幕墙体系,必须施加相当的拉力才能绷紧,跨度越大,所需的拉力就越大,为此就须要有承受相当大反力的锚固结构来维持平衡。玻璃面板由安装在索桁架上的钢爪进行固定,作填缝处理后,最终形成幕墙系统。玻璃面板、索桁架、锚固结构组成幕墙系统。三者互相依存、互相制约、互相影响。 (中国经贸大厦拉索幕墙) 索桁架是柔性的张拉结构,在没有施加预应力之前 没有刚 度,其形状 也是不 确 定的,必须通 过 施加适 当的预应力赋 于其一定的形状 ,才能成为能承受外 荷载的结构。在给 定的边界 条 件下 ,所施加的预应力系统的分布和大小 ,同所形成的结构初 始 形状 是相互联 系的。如何 最合 理地确 定这 一初 始 形状 和相应的自 平衡预应力系统,就是张拉结构初 始 平衡状 态 的确定。这 是索桁架这 种张拉结构设 计 中的一个 关 键 问 题 。 (国内机场随处可见的索结构幕墙) 从以上分析中可以看出,索桁架的预应力是其生命,索桁架预应力的建立是索桁架获得必要的结构刚度和形状稳定的必要措施。预应力的数值应根据索桁架在各种可能的荷载情况下,任意一根钢索都不发生松弛,且保持一定大小的张力储备的原则,在实际设计中需要结合受载计算,经过试算、调整来确定。 在实际工程中拉索的预应力宜采用下列方法建立: ①在单索上采用钢筋混凝土屋面板等重屋面,并可在屋面板上加荷并提筑板缝,然后卸载建立预应力; ②在索网中通过张拉稳定索、承重索...
