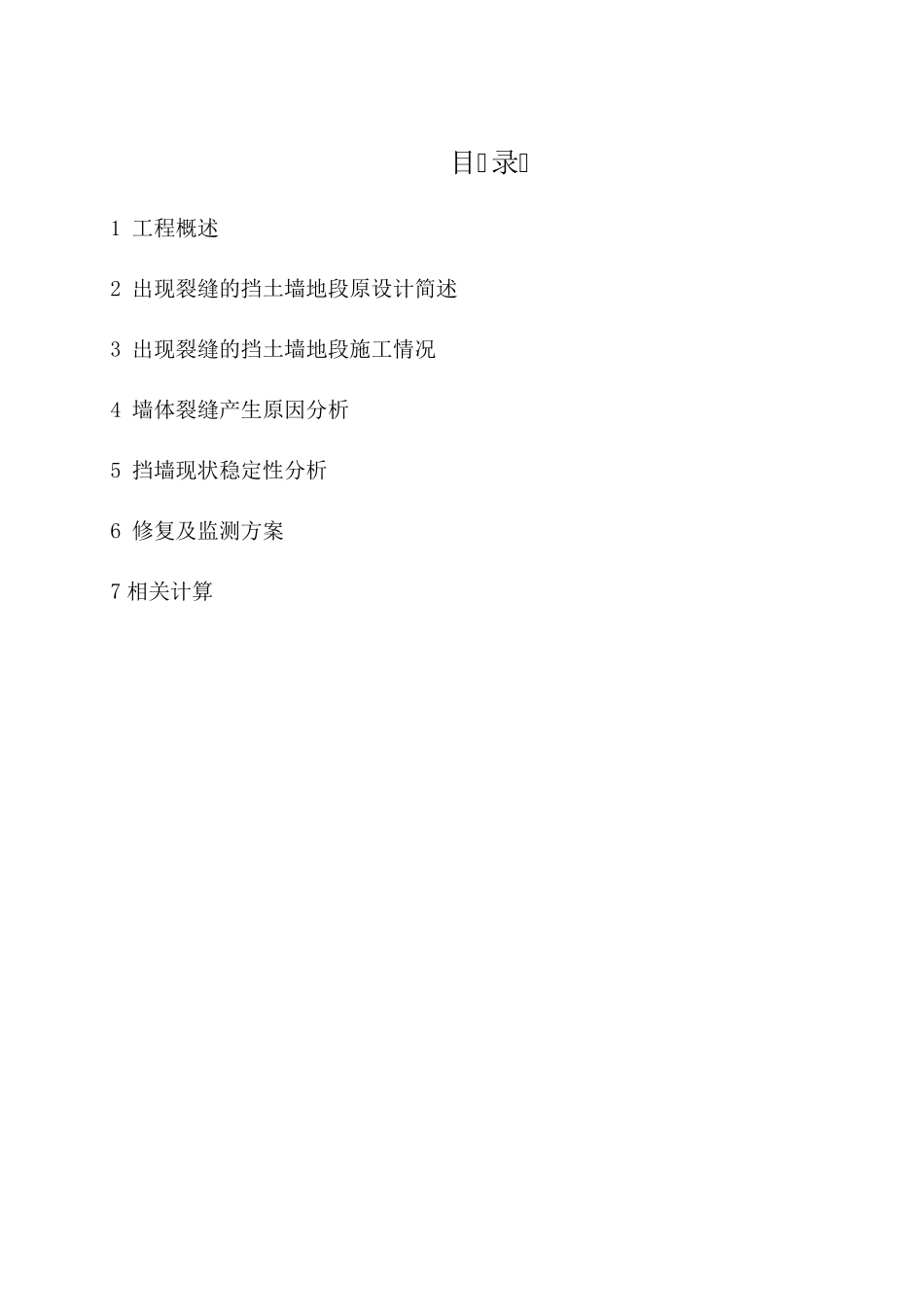

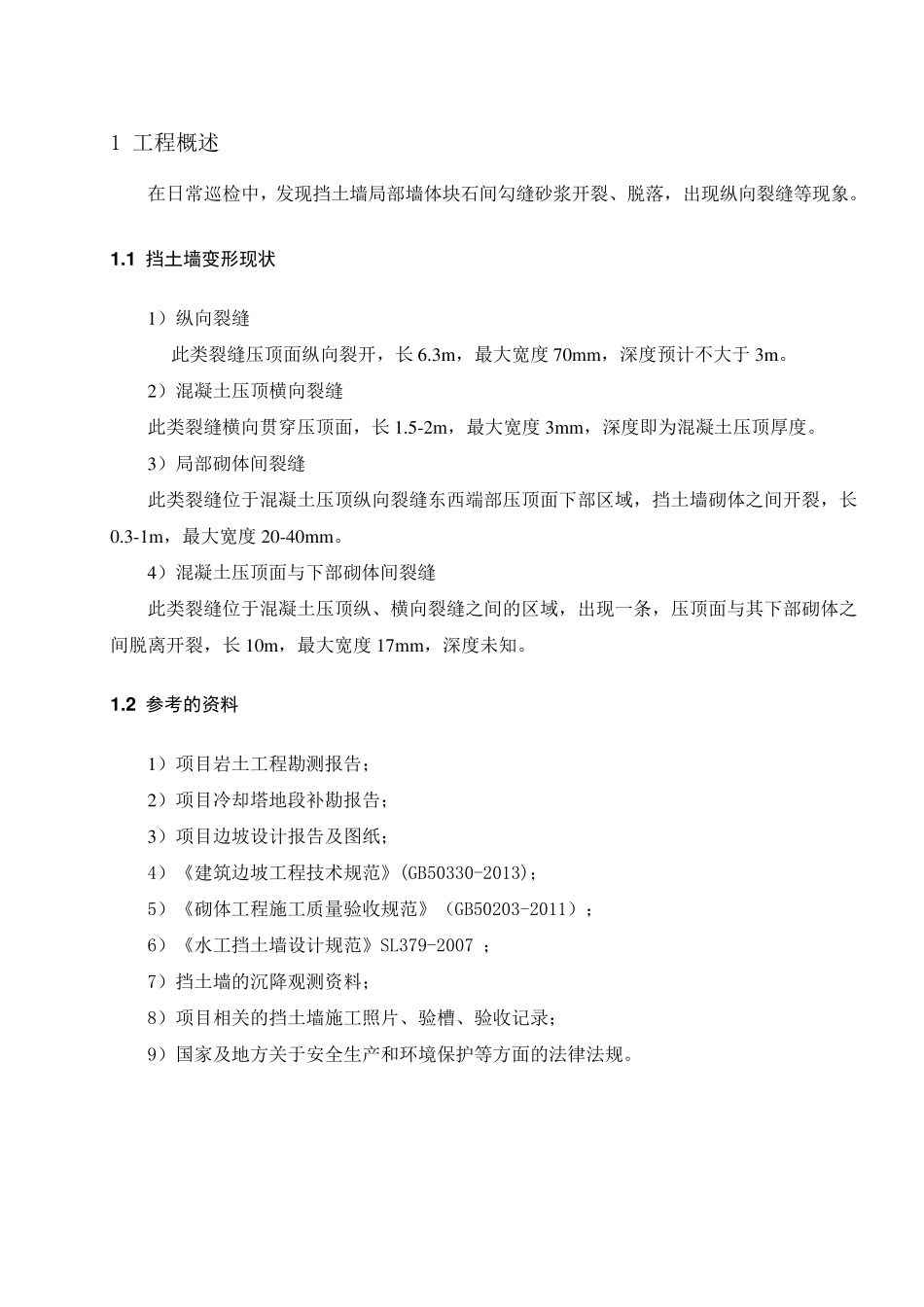

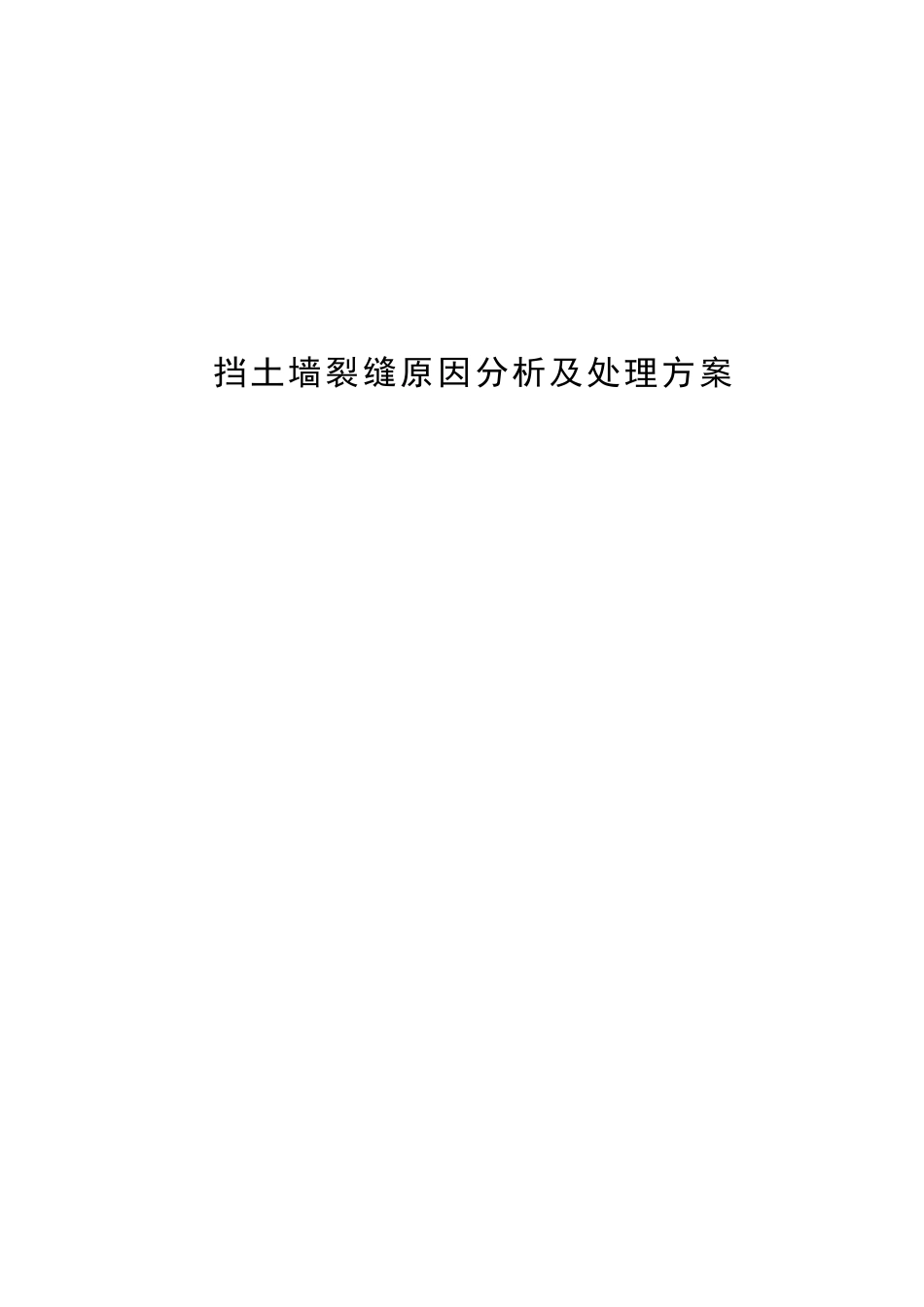

挡土墙裂缝原因分析及处理方案 目 录 1 工程概述 2 出现裂缝的挡土墙地段原设计简述 3 出现裂缝的挡土墙地段施工情况 4 墙体裂缝产生原因分析 5 挡墙现状稳定性分析 6 修复及监测方案 7 相关计算 1 工程概述 在日常巡检中,发现挡土墙局部墙体块石间勾缝砂浆开裂、脱落,出现纵向裂缝等现象。 1 .1 挡土墙变形现状 1)纵向裂缝 此类裂缝压顶面纵向裂开,长 6.3m ,最大宽度 70m m ,深度预计不大于 3m 。 2)混凝土压顶横向裂缝 此类裂缝横向贯穿压顶面,长 1.5-2m ,最大宽度 3m m ,深度即为混凝土压顶厚度。 3)局部砌体间裂缝 此类裂缝位于混凝土压顶纵向裂缝东西端部压顶面下部区域,挡土墙砌体之间开裂,长0.3-1m ,最大宽度 20-40m m 。 4)混凝土压顶面与下部砌体间裂缝 此类裂缝位于混凝土压顶纵、横向裂缝之间的区域,出现一条,压顶面与其下部砌体之间脱离开裂,长 10m ,最大宽度 17m m ,深度未知。 1 .2 参考的资料 1)项目岩土工程勘测报告; 2)项目冷却塔地段补勘报告; 3)项目边坡设计报告及图纸; 4)《建筑边坡工程技术规范》(GB50330-2013); 5)《砌体工程施工质量验收规范》(GB50203-2011); 6)《水工挡土墙设计规范》SL379-2007 ; 7)挡土墙的沉降观测资料; 8)项目相关的挡土墙施工照片、验槽、验收记录; 9)国家及地方关于安全生产和环境保护等方面的法律法规。 2 出现裂缝的挡土墙地段原设计简述 2 .1 总的原则与要求 (1)设计原则 1)本工程挡土墙抗滑稳定安全系数取1.35,抗倾覆安全系数取1.50。 2)采用重力式挡土墙,墙面坡率统一为1:0.25。 3)墙体背后要求设置反滤层和滤水堆囊,墙体中设置泄水孔等排水设施。 4)所有墙脚处均应设置截、排水设施,局部地段墙顶(厂内道路侧)亦应设置截、排水设施,与厂区内截、排水系统衔接。 5)满足施工技术要求,尽量降低施工难度。 (2)设计方案 1)重力式挡墙采用M7.5 的砂浆和Mu30 块石(毛石)砌筑,墙面坡率为1:0.25。 2)挡土墙墙体放线由外侧墙脚线控制,墙体基础放线由外侧基础线控制。 3)基础必须坐落在第(4-1)层硬塑粉质粘土、(6-1)层强风化泥质砂岩或(6-2)层中等风化泥质砂岩中。土质地基中基础埋置深度不宜小于0.5m,岩石地基中基础埋置深度不宜小于0.3m。如局部地段素填土较厚或地基土力学性质较差,需对其进行超挖、回填毛石混凝土处理。 4)每隔15.0m ...
