排水渠施工方案1

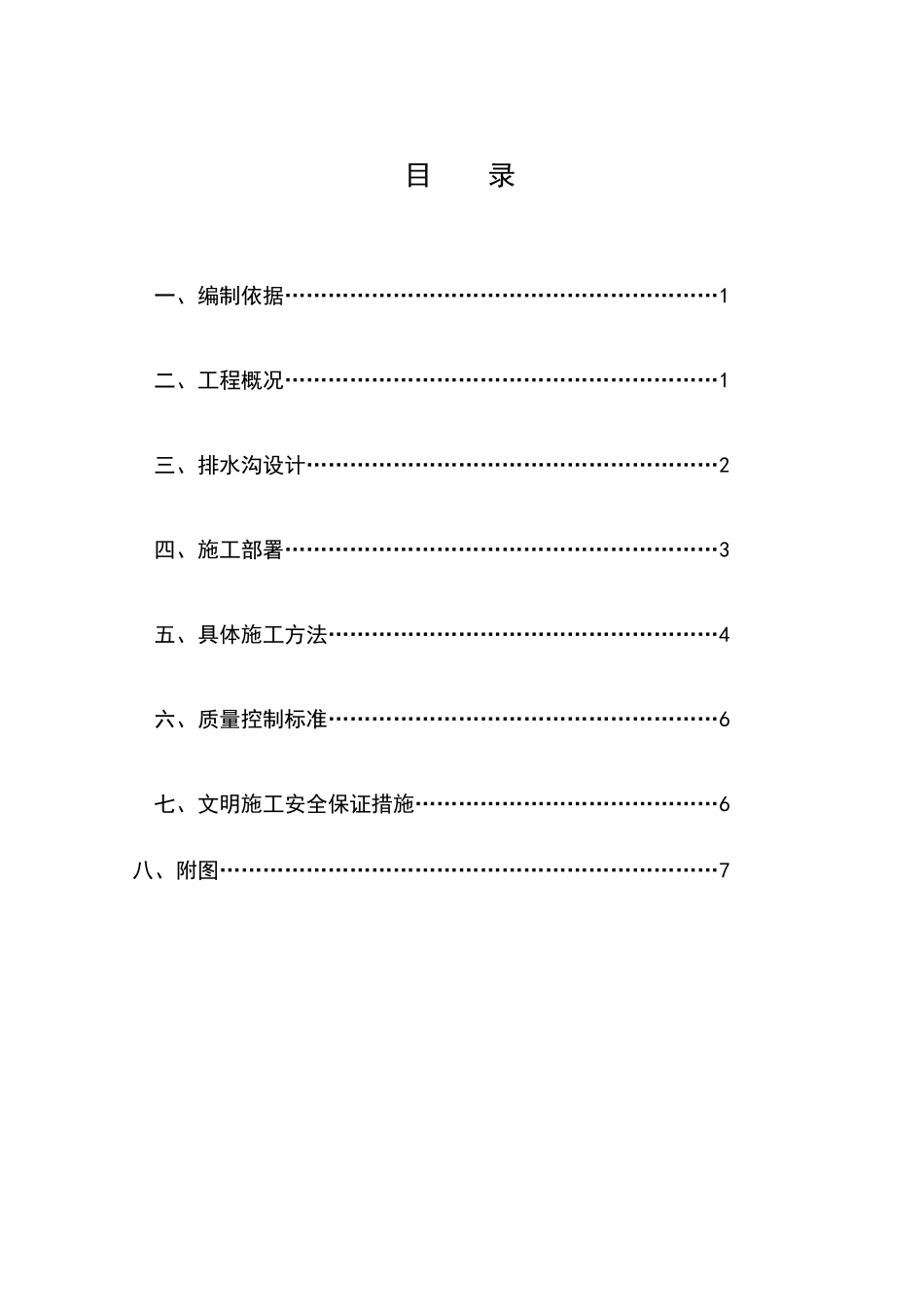

排水渠施工方案1_第1页
1/7

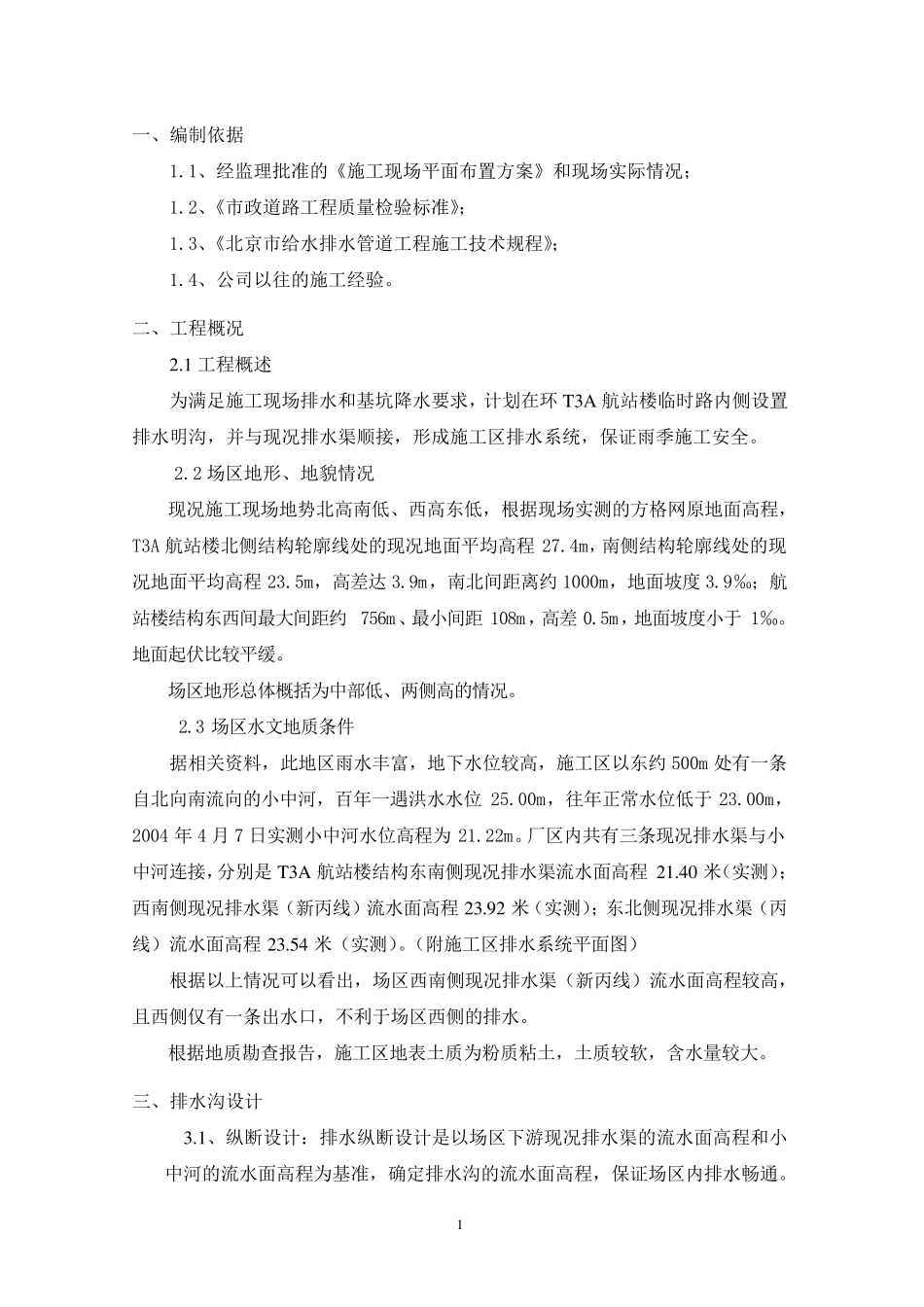

排水渠施工方案1_第2页
2/7
排水渠施工方案1_第3页
3/7
目 录 一、编制依据……………………………………………………1 二、工程概况……………………………………………………1 三、排水沟设计…………………………………………………2 四、施工部署……………………………………………………3 五、具体施工方法………………………………………………4 六、质量控制标准………………………………………………6 七、文明施工安全保证措施……………………………………6 八、附图……………………………………………………………7 1 一、编制依据 1.1、经监理批准的《施工现场平面布置方案》和现场实际情况; 1.2、《市政道路工程质量检验标准》; 1.3、《北京市给水排水管道工程施工技术规程》; 1.4、公司以往的施工经验。 二、工程概况 2.1 工程概述 为满足施工现场排水和基坑降水要求,计划在环T3A 航站楼临时路内侧设置排水明沟,并与现况排水渠顺接,形成施工区排水系统,保证雨季施工安全。 2.2 场区地形、地貌情况 现况施工现场地势北高南低、西高东低,根据现场实测的方格网原地面高程,T3A 航站楼北侧结构轮廓线处的现况地面平均高程27.4m,南侧结构轮廓线处的现况地面平均高程23.5m,高差达3.9m,南北间距离约1000m,地面坡度3.9‰;航站楼结构东西间最大间距约756m、最小间距108m,高差0.5m,地面坡度小于1‰。地面起伏比较平缓。 场区地形总体概括为中部低、两侧高的情况。 2.3 场区水文地质条件 据相关资料,此地区雨水丰富,地下水位较高,施工区以东约500m 处有一条自北向南流向的小中河,百年一遇洪 水水位25.00m,往年正 常 水位低于23.00m,2004 年4 月 7 日 实测小中河水位高程为21.22m。厂 区内共 有三 条现况排水渠与小中河连 接,分 别 是 T3A 航站楼结构东南侧现况排水渠流水面高程21.40 米( 实测);西南侧现况排水渠( 新 丙 线) 流水面高程23.92 米 ( 实测);东北侧现况排水渠( 丙线) 流水面高程23.54 米 ( 实测)。( 附 施工区排水系统平面图 ) 根据以上 情况可 以看 出 ,场区西南侧现况排水渠( 新 丙 线) 流水面高程较高,且 西侧仅 有一条出 水口 ,不 利 于场区西侧的排水。 根据地质勘 查 报 告 ,施工区地表 土 质为粉 质粘 土 ,土 质较软 ,含 水量较大。 三 、排水沟设计 3.1、纵 断 设计: 排水纵 断 设计是 以场区下游 现况排水渠的流水面高程...
