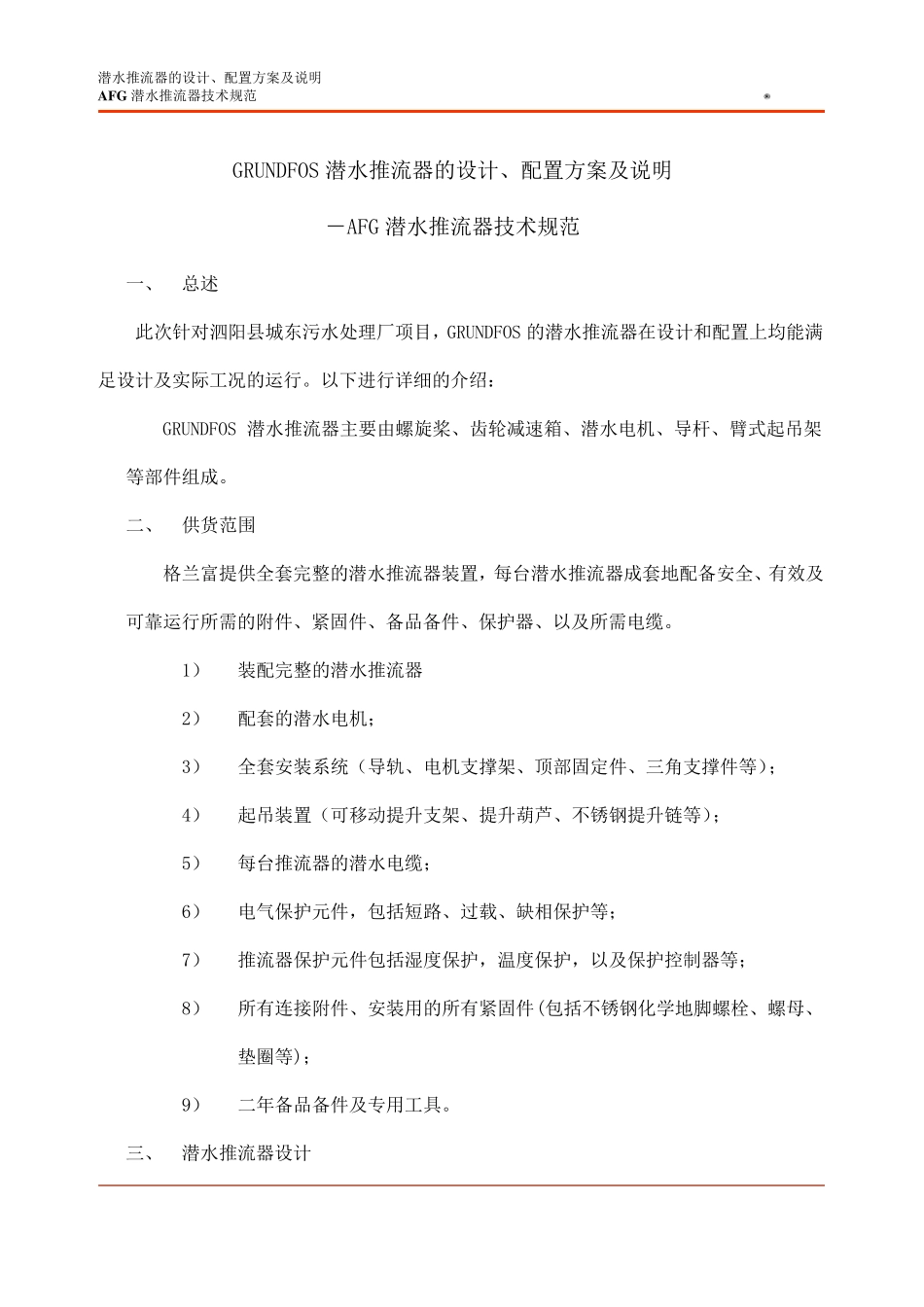

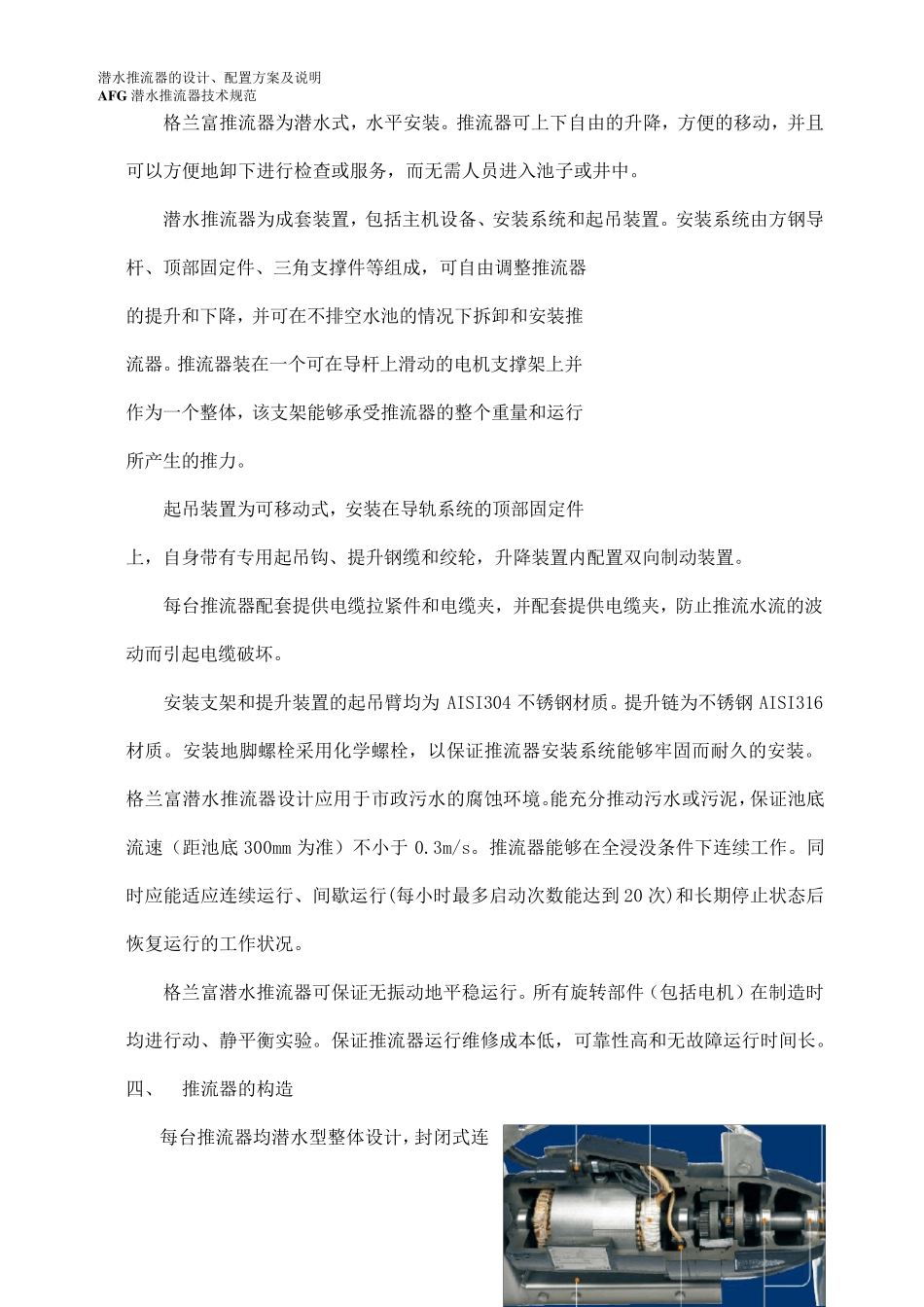

潜水推流器的设计、配置方案及说明 AFG 潜水推流器技术规范 GRUNDFOS 潜水推流器的设计、配置方案及说明 -AFG 潜水推流器技术规范 一、 总述 此次针对泗阳县城东污水处理厂项目,GRUNDFOS 的潜水推流器在设计和配置上均能满足设计及实际工况的运行。以下进行详细的介绍: GRUNDFOS 潜水推流器主要由螺旋桨、齿轮减速箱、潜水电机、导杆、臂式起吊架等部件组成。 二、 供货范围 格兰富提供全套完整的潜水推流器装置,每台潜水推流器成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件、保护器、以及所需电缆。 1) 装配完整的潜水推流器 2) 配套的潜水电机; 3) 全套安装系统(导轨、电机支撑架、顶部固定件、三角支撑件等); 4) 起吊装置(可移动提升支架、提升葫芦、不锈钢提升链等); 5) 每台推流器的潜水电缆; 6) 电气保护元件,包括短路、过载、缺相保护等; 7) 推流器保护元件包括湿度保护,温度保护,以及保护控制器等; 8) 所有连接附件、安装用的所有紧固件(包括不锈钢化学地脚螺栓 、螺母 、垫 圈 等); 9) 二年 备品备件及专 用工具 。 三、 潜水推流器设计 潜水推流器的设计、配置方案及说明 AFG 潜水推流器技术规范 格兰富推流器为潜水式,水平安装。推流器可上下自由的升降,方便的移动,并且可以方便地卸下进行检查或服务,而无需人员进入池子或井中。 潜水推流器为成套装置,包括主机设备、安装系统和起吊装置。安装系统由方钢导杆、顶部固定件、三角支撑件等组成,可自由调整推流器的提升和下降,并可在不排空水池的情况下拆卸和安装推流器。推流器装在一个可在导杆上滑动的电机支撑架上并作为一个整体,该支架能够承受推流器的整个重量和运行所产生的推力。 起吊装置为可移动式,安装在导轨系统的顶部固定件上,自身带有专用起吊钩、提升钢缆和绞轮,升降装置内配置双向制动装置。 每台推流器配套提供电缆拉紧件和电缆夹,并配套提供电缆夹,防止推流水流的波动而引起电缆破坏。 安装支架和提升装置的起吊臂均为 AISI304 不锈钢材质。提升链为不锈钢 AISI316材质。安装地脚螺栓采用化学螺栓,以保证推流器安装系统能够牢固而耐久的安装。 格兰富潜水推流器设计应 用于 市 政 污 水的腐 蚀 环 境 。能充 分 推动污 水或污 泥 ,保证池底流速 ( 距 池底 300mm 为准 ) 不小 于0.3m/s。推流器能够在全 浸 没 条 件下连 续...
