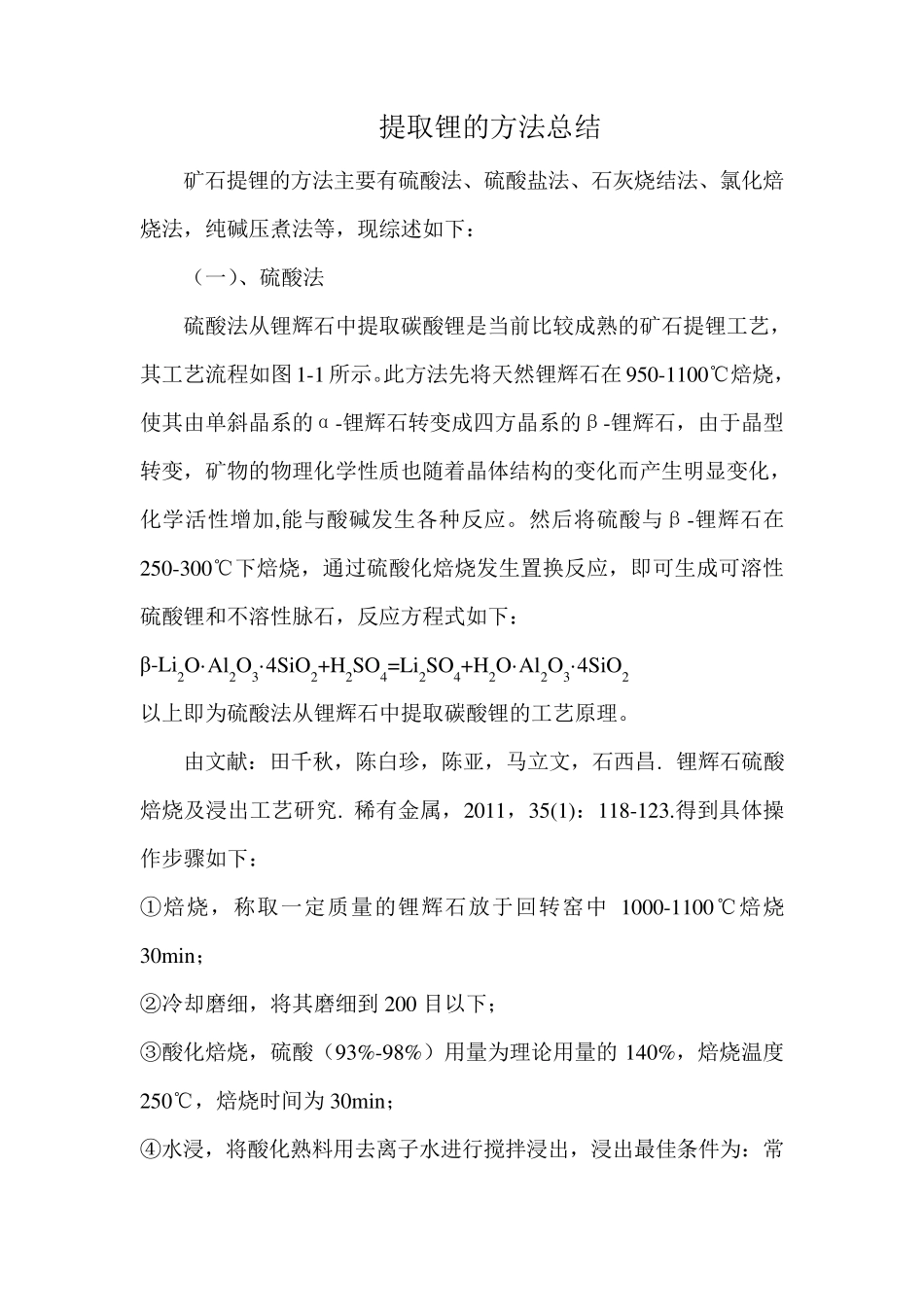

提取锂的方法总结 矿石提锂的方法主要有硫酸法、硫酸盐法、石灰烧结法、氯化焙烧法，纯碱压煮法等，现综述如下： （一）、硫酸法 硫酸法从锂辉石中提取碳酸锂是当前比较成熟的矿石提锂工艺，其工艺流程如图1-1 所示。此方法先将天然锂辉石在950-1100℃焙烧，使其由单斜晶系的α-锂辉石转变成四方晶系的β-锂辉石，由于晶型转变，矿物的物理化学性质也随着晶体结构的变化而产生明显变化，化学活性增加,能与酸碱发生各种反应。然后将硫酸与β-锂辉石在250-300℃下焙烧，通过硫酸化焙烧发生置换反应，即可生成可溶性硫酸锂和不溶性脉石，反应方程式如下： β-Li2O·Al2O3·4SiO2+H2SO4=Li2SO4+H2O·Al2O3·4SiO2 以上即为硫酸法从锂辉石中提取碳酸锂的工艺原理。 由文献：田千秋，陈白珍，陈亚，马立文，石西昌. 锂辉石硫酸焙烧及浸出工艺研究. 稀有金属，2011，35(1)：118-123.得到具体操作步骤如下： ①焙烧，称取一定质量的锂辉石放于回转窑中1000-1100℃焙烧30min； ②冷却磨细，将其磨细到200 目以下； ③ 酸化焙烧，硫酸（93%-98%）用 量为理论 用 量的140%，焙烧温 度250℃，焙烧时 间 为 30min； ④ 水 浸，将酸化熟料 用 去 离 子 水 进 行 搅 拌 浸出，浸出最 佳 条 件 为：常温反应15min，液固比为1.85； ⑤分离，浸出结束后加入C aCO3迅速中和至pH 6.5左右，使部分铁铝进入渣中，过滤得到浸出液；浸出液通过净化后即可用于碳酸锂的提取。 图 1-1 （二）硫酸盐法 硫酸盐法是用硫酸钾与天然锂辉石烧结，使矿石中的锂转变为硫酸锂，通过熟料溶出即可使锂从矿石中进入溶液。在处理锂辉石时，烧结过程中不仅伴随着α-锂辉石的晶型转变，同时也存在着离子交换反应。实际上，该反应是α-锂辉石先转换成结构较疏松且易于反应的β-锂辉石,然后发生离子交换反应的。在加热烧结过程中，总的化学反应是： α-Li2O·Al2O3·4SiO2+K2SO4=Li2SO4+K2O·Al2O3·4SiO2 该反应是可逆的，为了使反应更加充分地向右进行，在工艺上需加入过量的K2SO4，然而由于K2SO4 价格贵，故常常采用以Na2SO4部分替代K2SO4。但如果全部用Na2SO4 代替K2SO4，可能生成“锂辉石玻璃”严重影响后续浸出工序，所以只能以Na2SO4 部分替代K2SO4。硫酸盐法不仅可以处理硅酸盐矿，而且也可以处理憐酸盐矿。 此方法的优点是它具有通用性，几乎能分解所有的含锂矿石。缺点是若不用Na2SO4 替代部分K2SO4，即消耗大量的钾盐，最终导致...
