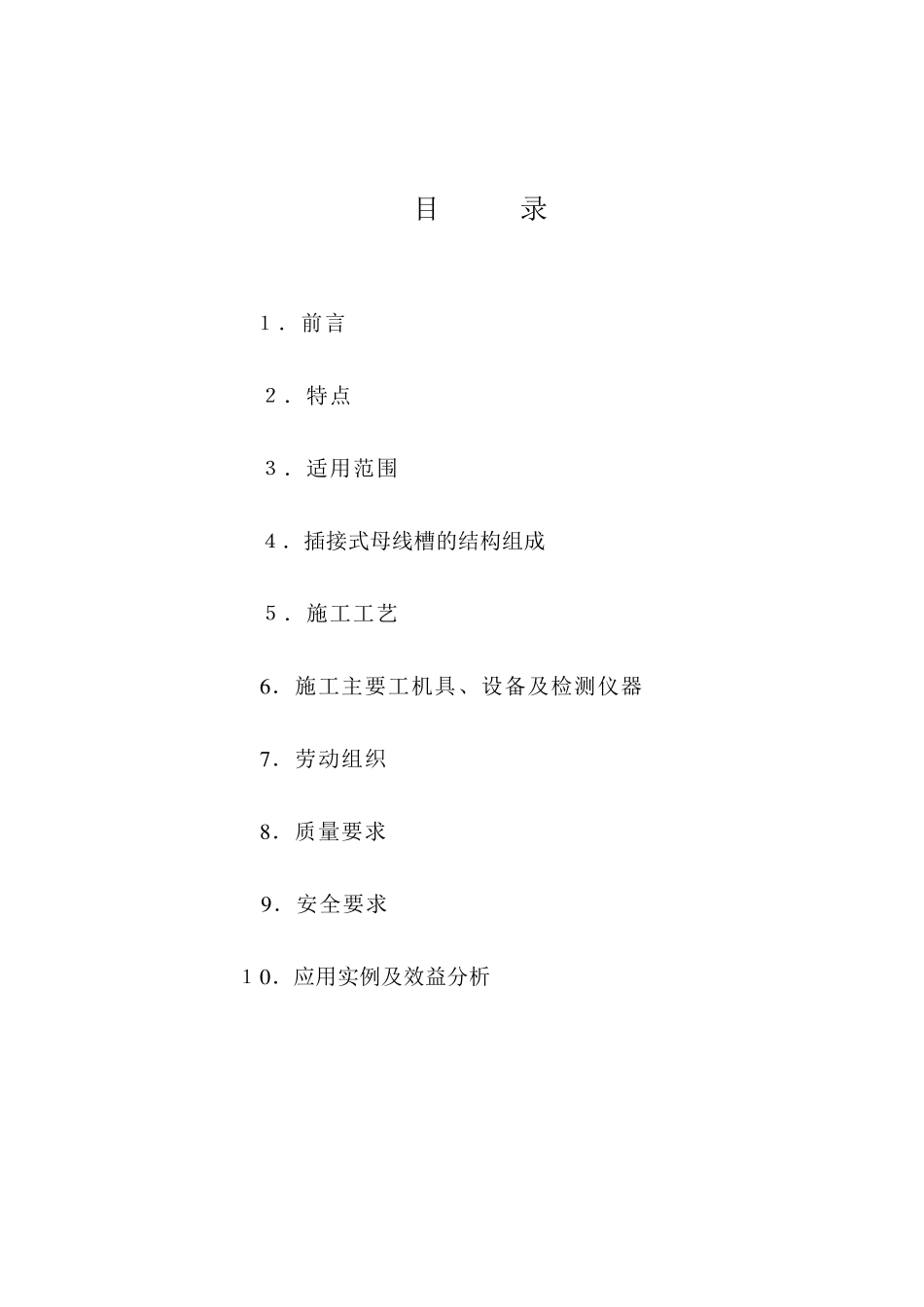

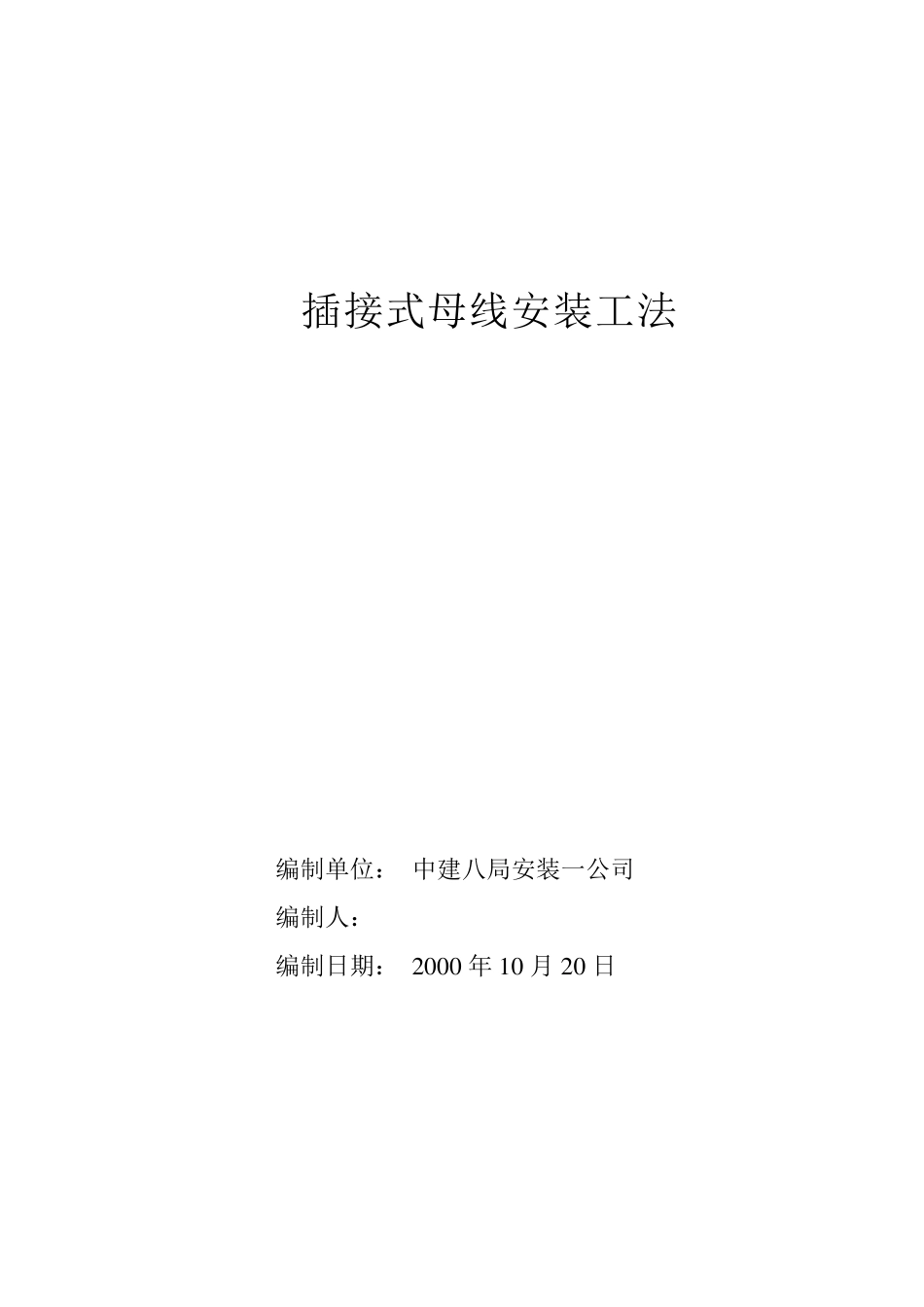

插接式母线安装工法 编制单位： 中建八局安装一公司 编制人： *** 编制日期： 2 0 0 0 年 1 0 月 2 0 日 目 录 １．前言 ２．特点 ３．适用范围 ４．插接式母线槽的结构组成 ５．施工工艺 6 ．施工主要工机具、设备及检测仪器 7 ．劳动组织 8 ．质量要求 9 ．安全要求 １0 ．应用实例及效益分析 1 前 言 插接式母线槽在工业、高层建筑的低压配电系统的配电干线上，作为额定电压600V（交直流）额定电流 100～4000A 的馈电装置而广泛采用。目前，关于母线槽，国内尚无统一质量标准，根据在母线槽安装中的施工经验，并参照有关技术资料，编制插接式母线槽安装工法。本工法使插接式母线槽安装更加规范化、标准化，确保了安装工程质量和工期。 2 特 点 插接式母线槽由于具有阻抗低、压降小、结构紧凑、承载能力大、防火性能好、安装简单、维修方便、安全可靠等优点，在工业、高层建筑被广泛采用。插接 式母线槽有适用于交流系统的三相线制、三相四线制（外壳为接地线）和三相五线制。插接式母线槽一般安装于干燥、无腐蚀性气体的室内场所。 3 适 用 范 围 本工法适用于工业及民用建筑中插接式母线槽的安装。 4 插接式母线槽的结构组成 插接式母线槽由下列部件组成：（1）母线（2）分线盒、分线开关盒、分线箱、分线开关箱（3）进线母线（电缆过渡接头）（4）进线盒、进线箱（5）变容量母线（6）曲件母线（7）膨 胀 节 母线槽（8）安装夹 具。 ( 1) 母线 母线分为有线口 和无线口 两 种 ，其 中有线口 还 分单面 开口 与 双 面 开口 两 种 形 式。分线口 按 3m 一个 开设 。 ( 2) 分线盒：分线开关盒与 分线箱，分线开关箱 分线盒、分线开关合 ： 其 额定电流为 60A，由盒体、插接头组成，插入 母线分线口 引 接、分支 电路 。分线开关合 内没 有三极 自 动 空 气断 路 器 ，分线合 与 分线开关合 用于 100A 母线上。 分线箱、分线开关箱： 其 额定电流为 100A、250A、600A、800A 等四种 ，用于 250A～4000A 母线上。分 线开关箱内设有三极自动空气断路器。分线箱，分线开关箱的结构分为插入式分岔式两种。插入式适用于三相四线制250A、400A 母线，与母线槽分线口的引接方式为插入。分岔式适用于三相四线制630A～4000A 及三相五线制250A～3000A 母线，由连接头及母线槽分线口的分线铜排螺装连接。 ( 3 ) 进线母线槽 进...
