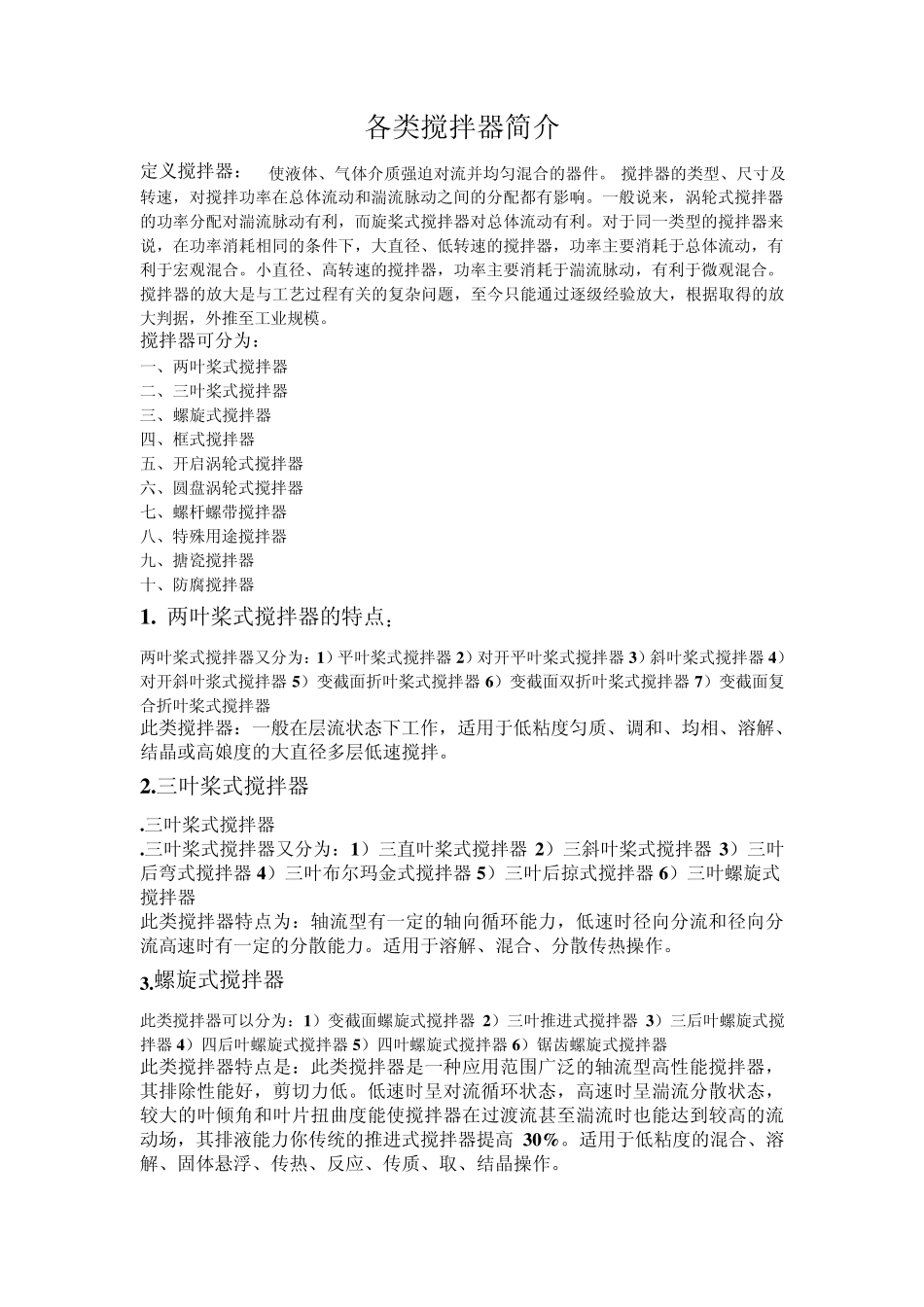

各类搅拌器简介 定义搅拌器: 使液体、气体介质强迫对流并均匀混合的器件。 搅拌器的类型、尺寸及转速,对搅拌功率在总体流动和湍流脉动之间的分配都有影响。一般说来,涡轮式搅拌器的功率分配对湍流脉动有利,而旋桨式搅拌器对总体流动有利。对于同一类型的搅拌器来说,在功率消耗相同的条件下,大直径、低转速的搅拌器,功率主要消耗于总体流动,有利于宏观混合。小直径、高转速的搅拌器,功率主要消耗于湍流脉动,有利于微观混合。搅拌器的放大是与工艺过程有关的复杂问题,至今只能通过逐级经验放大,根据取得的放大判据,外推至工业规模。 搅拌器可分为: 一、两叶桨式搅拌器 二、三叶桨式搅拌器 三、螺旋式搅拌器 四、框式搅拌器 五、开启涡轮式搅拌器 六、圆盘涡轮式搅拌器 七、螺杆螺带搅拌器 八、特殊用途搅拌器 九、搪瓷搅拌器 十、防腐搅拌器 1 . 两叶桨式搅拌器的特点: 两叶桨式搅拌器又分为:1 )平叶桨式搅拌器2 )对开平叶桨式搅拌器3 )斜叶桨式搅拌器4 )对开斜叶浆式搅拌器5 )变截面折叶桨式搅拌器6 )变截面双折叶桨式搅拌器7 )变截面复合折叶桨式搅拌器 此类搅拌器:一般在层流状态下工作,适用于低粘度匀质、调和、均相、溶解、结晶或高娘度的大直径多层低速搅拌。 2 .三叶桨式搅拌器 .三叶桨式搅拌器 .三叶桨式搅拌器又分为:1 )三直叶桨式搅拌器2 )三斜叶桨式搅拌器3 )三叶后弯式搅拌器4 )三叶布尔玛金式搅拌器5 )三叶后掠式搅拌器6 )三叶螺旋式 搅拌器 此类搅拌器特点为:轴流型有一定的轴向循环能力,低速时径向分流和径向分流高速时有一定的分散能力。适用于溶解、混合、分散传热操作。 3 .螺旋式搅拌器 此类搅拌器可以分为:1 )变截面螺旋式搅拌器2 )三叶推进式搅拌器3 )三后叶螺旋式搅拌器4 )四后叶螺旋式搅拌器5 )四叶螺旋式搅拌器6 )锯齿螺旋式搅拌器 此类搅拌器特点是:此类搅拌器是一种应用范围广泛的轴流型高性能搅拌器,其排除性能好,剪切力低。低速时呈对流循环状态,高速时呈湍流分散状态,较大的叶倾角和叶片扭曲度能使搅拌器在过渡流甚至湍流时也能达到较高的流动场,其排液能力你传统的推进式搅拌器提高 3 0 %。适用于低粘度的混合、溶解、固体悬浮、传热、反应、传质、取、结晶操作。 4 .框式搅拌器 框式搅拌器分为:框式搅拌器、锥底框式搅拌器、平底框式搅拌器、栅门式搅拌器 此类搅拌器特点为:低速经流行,各种形式的框式搅...
