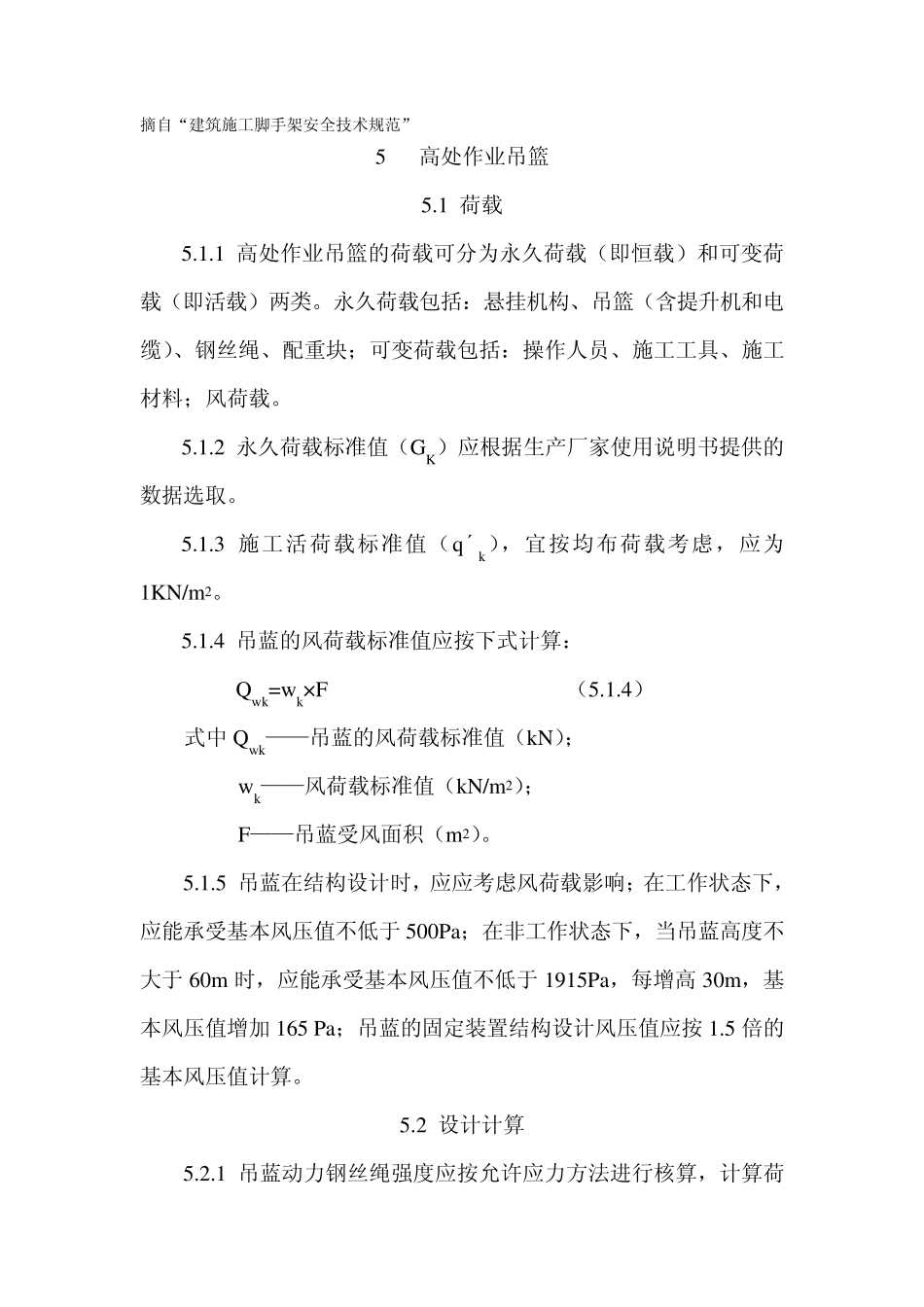

摘自“建筑施工脚手架安全技术规范” 5 高处作业吊篮 5.1 荷载 5.1.1 高处作业吊篮的荷载可分为永久荷载(即恒载)和可变荷载(即活载)两类。永久荷载包括:悬挂机构、吊篮(含提升机和电缆)、钢丝绳、配重块;可变荷载包括:操作人员、施工工具、施工材料;风荷载。 5.1.2 永久荷载标准值(GK)应根据生产厂家使用说明书提供的数据选取。 5.1.3 施工活荷载标准值(q´ k),宜按均布荷载考虑,应为1KN/m2。 5.1.4 吊蓝的风荷载标准值应按下式计算: Qwk=wk×F (5.1.4) 式中Qwk——吊蓝的风荷载标准值(kN); wk——风荷载标准值(kN/m2); F——吊蓝受风面积(m2)。 5.1.5 吊蓝在结构设计时,应应考虑风荷载影响;在工作状态下,应能承受基本风压值不低于 500Pa;在非工作状态下,当吊蓝高度不大于 60m 时,应能承受基本风压值不低于 1915Pa,每增高30m,基本风压值增加 165 Pa;吊蓝的固定装置结构设计风压值应按1.5 倍的基本风压值计算。 5.2 设计计算 5.2.1 吊蓝动力钢丝绳强度应按允许应力方法进行核算,计算荷载应采用标准值,安全系数K 应选取9. 5.2.2 吊蓝动力钢丝绳所承受荷载,应符合下列规定: 1、竖向荷载标准值应按下式计算: Q1=(GK+QK)/2 (5.2.2-1) 式中Q1——吊蓝动力钢丝绳竖向荷载标准值(kN); GK——吊蓝及钢丝绳自重标准值(kN); QK——施工活荷载标准值(kN)。 2、作用于吊蓝上的水平荷载可只考虑风荷载,并应由两根钢丝绳各负担 1/2,水平风荷载标准值应按下式计算: Q2=QWK/2 (5.2.2-2) 式中Q2——吊蓝动力钢丝绳水平荷载标准值(kN); QWK——水平风荷载标准值(kN)。 5.2.3 吊蓝在使用时,其动力钢丝绳所受拉力应按下式核算: (5.2.3) 式中QD——动力钢丝绳所受拉力的施工核算值(kN); K——安全系数,选取9。 5.2.4 吊蓝在使用时,动力钢丝绳所受拉力(QD)不应大于钢丝绳的破断拉力。 5.2.5 高处作业吊蓝通过悬挂机构支撑在建筑物上,应对支撑点的结构强度进行核算。 5.2.6 支承悬挂机构前支架的结构所承受集中荷载应按下式计算: ND=QD (1+L1/L2) +GD (5.2.6) 式中:ND——支承悬挂机构前支架的结构所承受集中荷载(kN); QD——吊篮动力钢丝绳所受拉力的施工核算值,应按式(5.2.3)计算(kN); GD——悬挂横梁自重(kN); L1——悬挂横梁前支架支撑点至吊蓝吊点的长度(m); L2——悬挂横梁前支架支撑点至后支架支...
