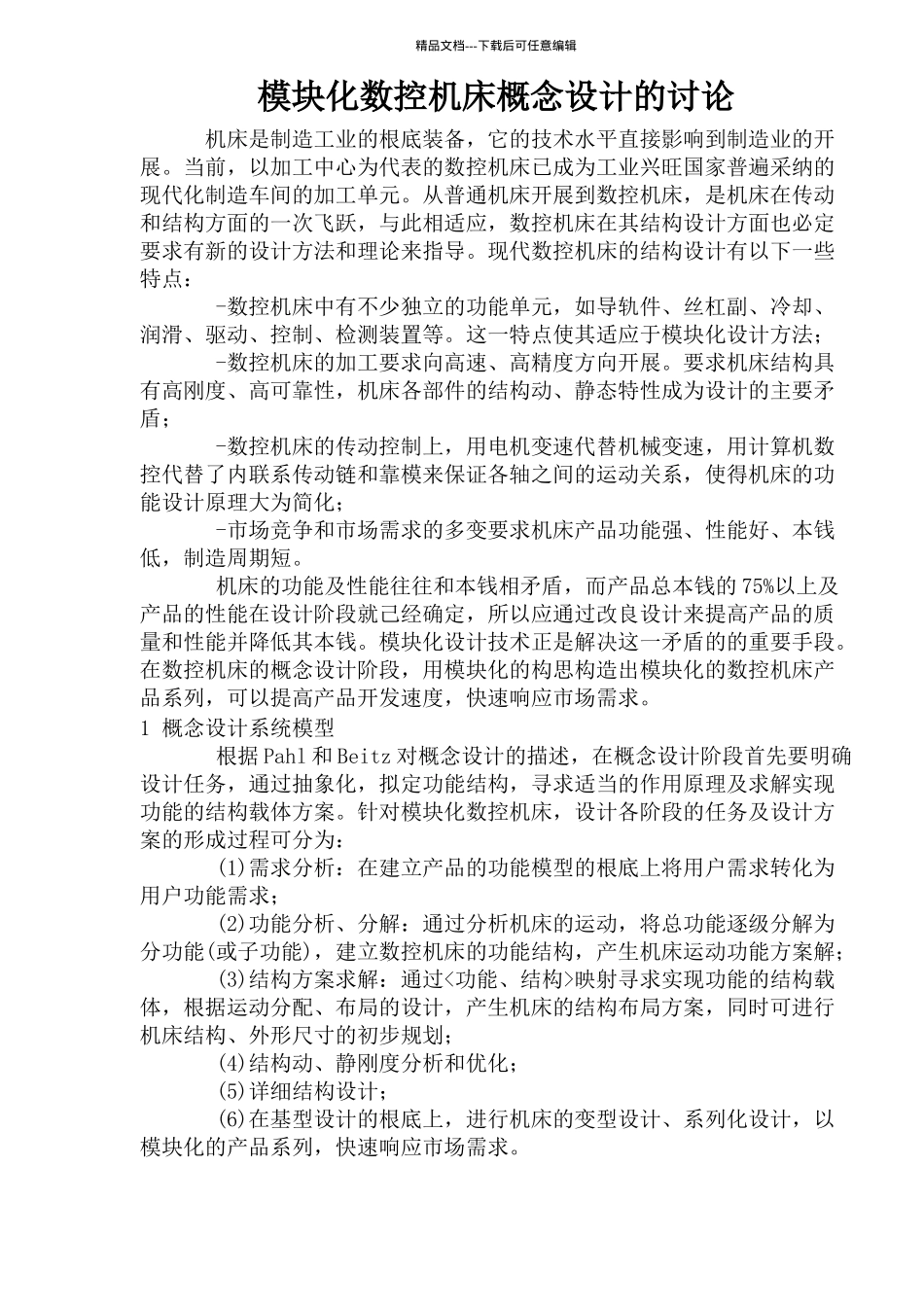

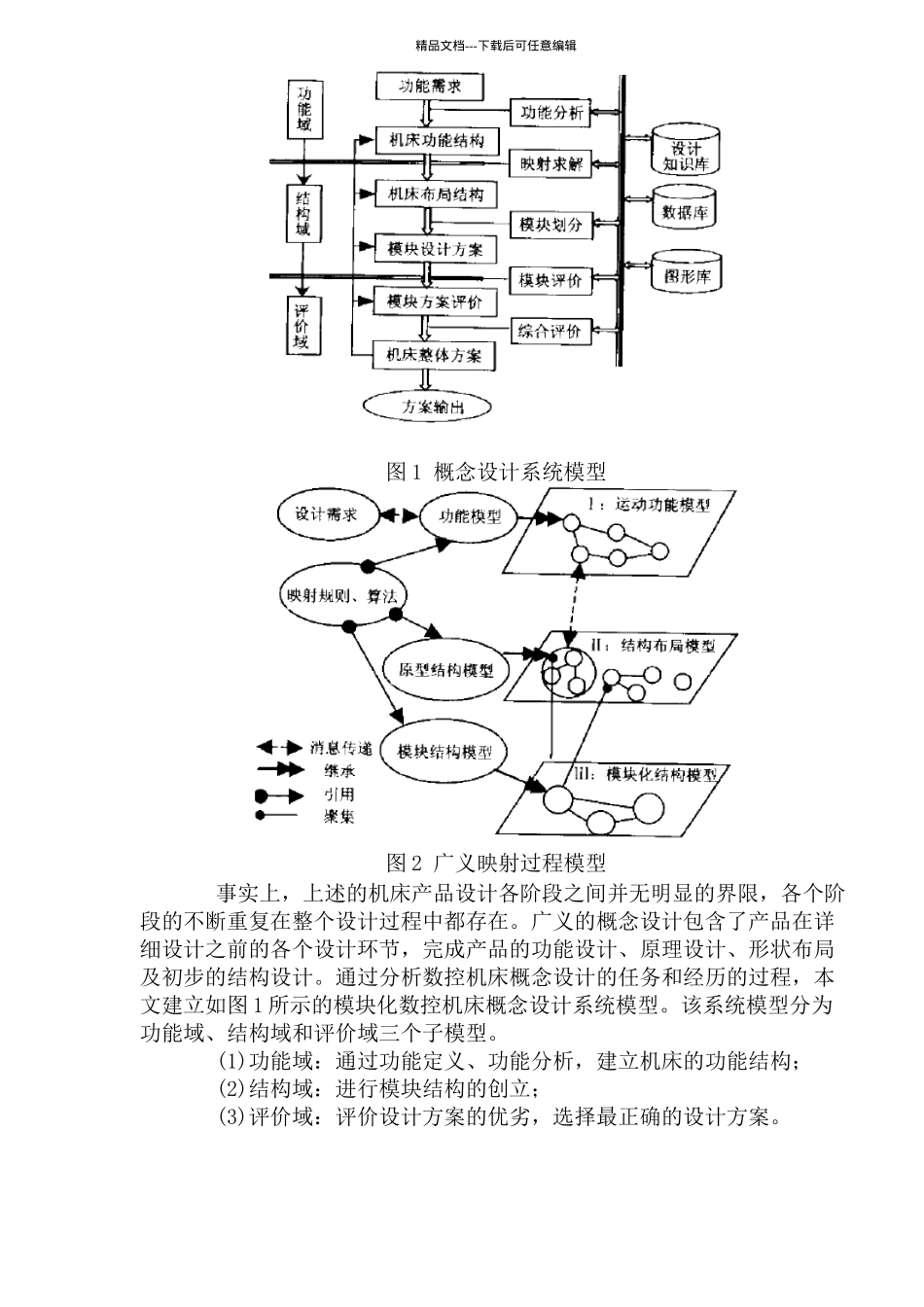

精品文档---下载后可任意编辑模块化数控机床概念设计的讨论机床是制造工业的根底装备,它的技术水平直接影响到制造业的开展。当前,以加工中心为代表的数控机床已成为工业兴旺国家普遍采纳的现代化制造车间的加工单元。从普通机床开展到数控机床,是机床在传动和结构方面的一次飞跃,与此相适应,数控机床在其结构设计方面也必定要求有新的设计方法和理论来指导。现代数控机床的结构设计有以下一些特点: -数控机床中有不少独立的功能单元,如导轨件、丝杠副、冷却、润滑、驱动、控制、检测装置等。这一特点使其适应于模块化设计方法; -数控机床的加工要求向高速、高精度方向开展。要求机床结构具有高刚度、高可靠性,机床各部件的结构动、静态特性成为设计的主要矛盾; -数控机床的传动控制上,用电机变速代替机械变速,用计算机数控代替了内联系传动链和靠模来保证各轴之间的运动关系,使得机床的功能设计原理大为简化; -市场竞争和市场需求的多变要求机床产品功能强、性能好、本钱低,制造周期短。 机床的功能及性能往往和本钱相矛盾,而产品总本钱的 75%以上及产品的性能在设计阶段就己经确定,所以应通过改良设计来提高产品的质量和性能并降低其本钱。模块化设计技术正是解决这一矛盾的的重要手段。在数控机床的概念设计阶段,用模块化的构思构造出模块化的数控机床产品系列,可以提高产品开发速度,快速响应市场需求。1 概念设计系统模型 根据 Pahl 和 Beitz 对概念设计的描述,在概念设计阶段首先要明确设计任务,通过抽象化,拟定功能结构,寻求适当的作用原理及求解实现功能的结构载体方案。针对模块化数控机床,设计各阶段的任务及设计方案的形成过程可分为: (1)需求分析:在建立产品的功能模型的根底上将用户需求转化为用户功能需求; (2)功能分析、分解:通过分析机床的运动,将总功能逐级分解为分功能(或子功能),建立数控机床的功能结构,产生机床运动功能方案解; (3)结构方案求解:通过<功能、结构>映射寻求实现功能的结构载体,根据运动分配、布局的设计,产生机床的结构布局方案,同时可进行机床结构、外形尺寸的初步规划; (4)结构动、静刚度分析和优化; (5)详细结构设计; (6)在基型设计的根底上,进行机床的变型设计、系列化设计,以模块化的产品系列,快速响应市场需求。精品文档---下载后可任意编辑图 1 概念设计系统模型图 2 广义映射过程模型 事实上,上述的机床产品设计各阶段之间并无明显的...
