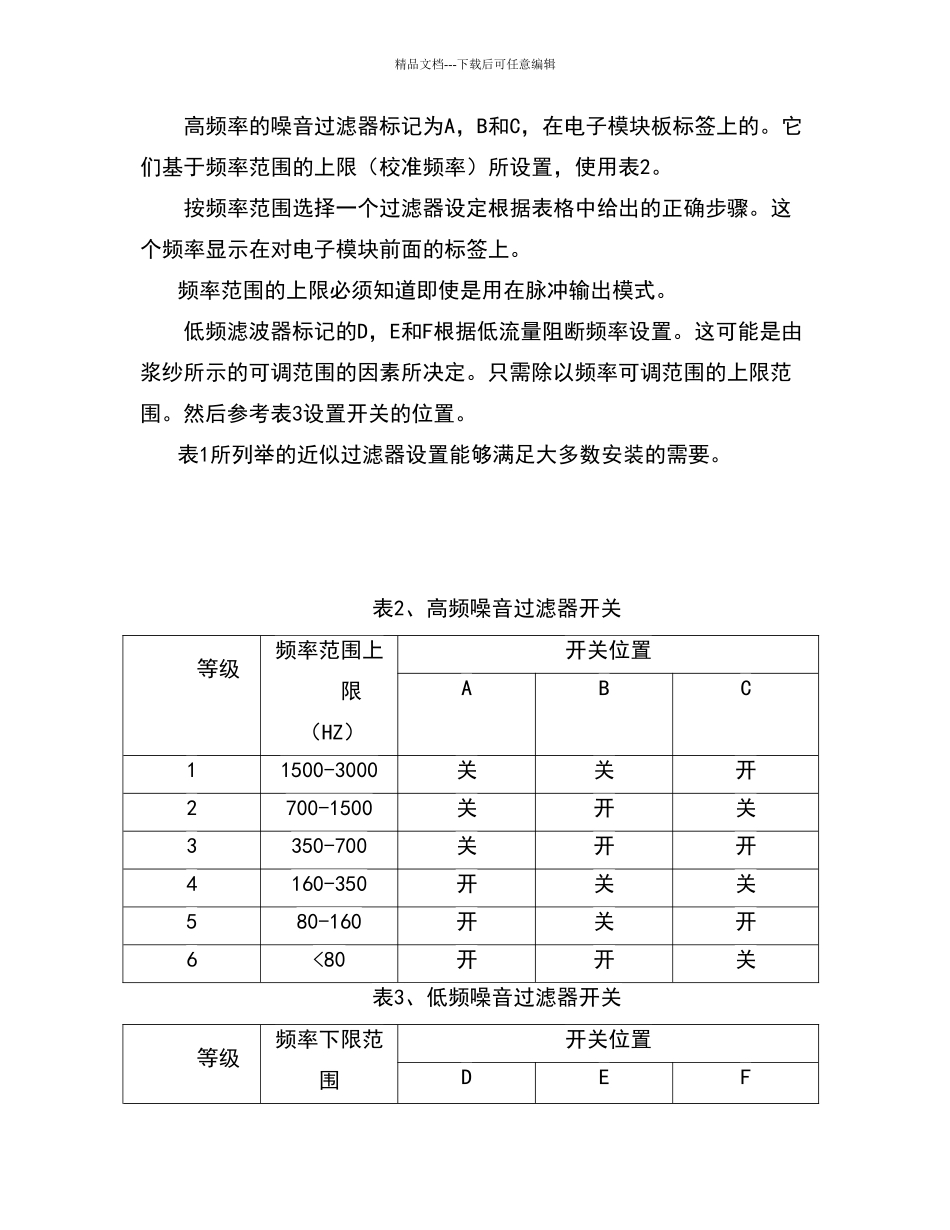

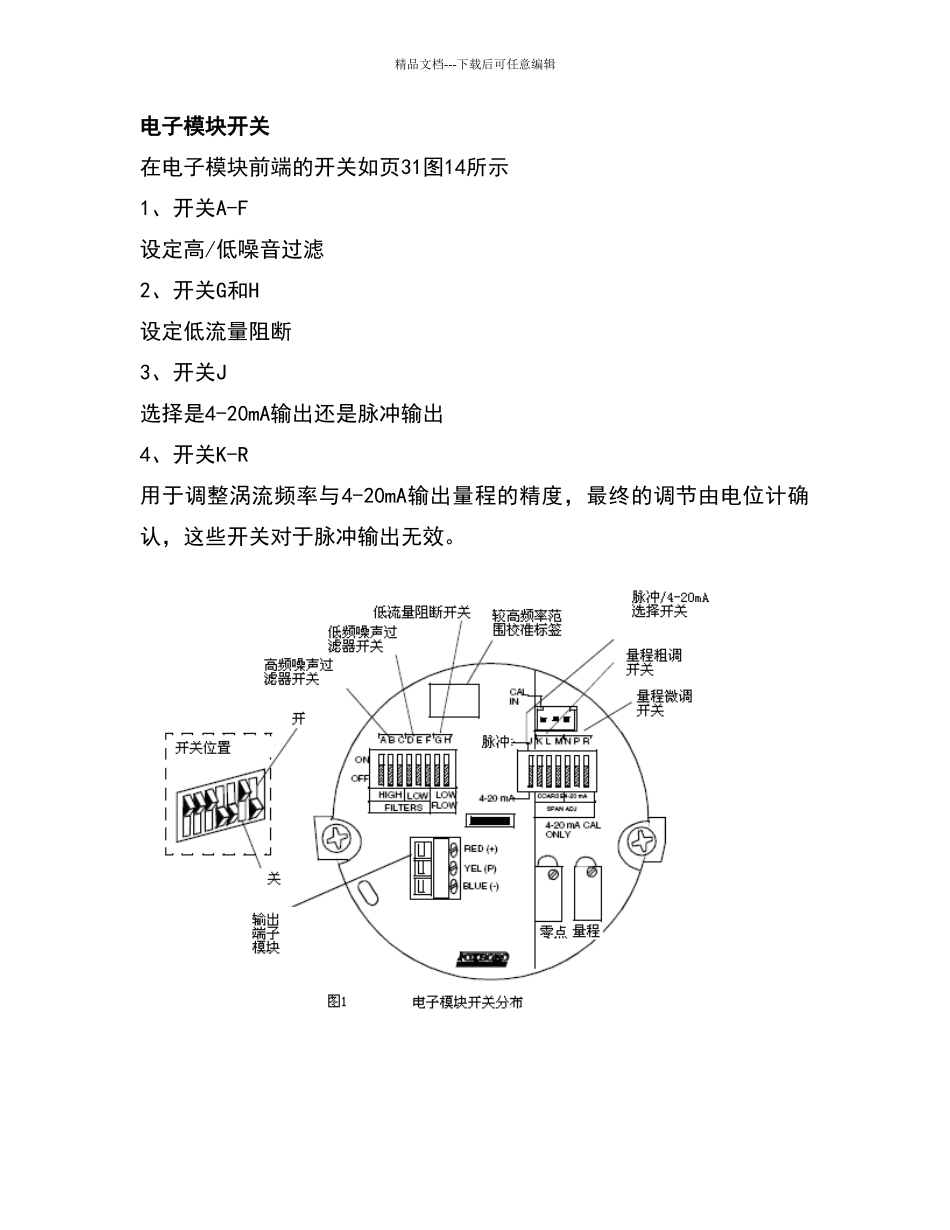

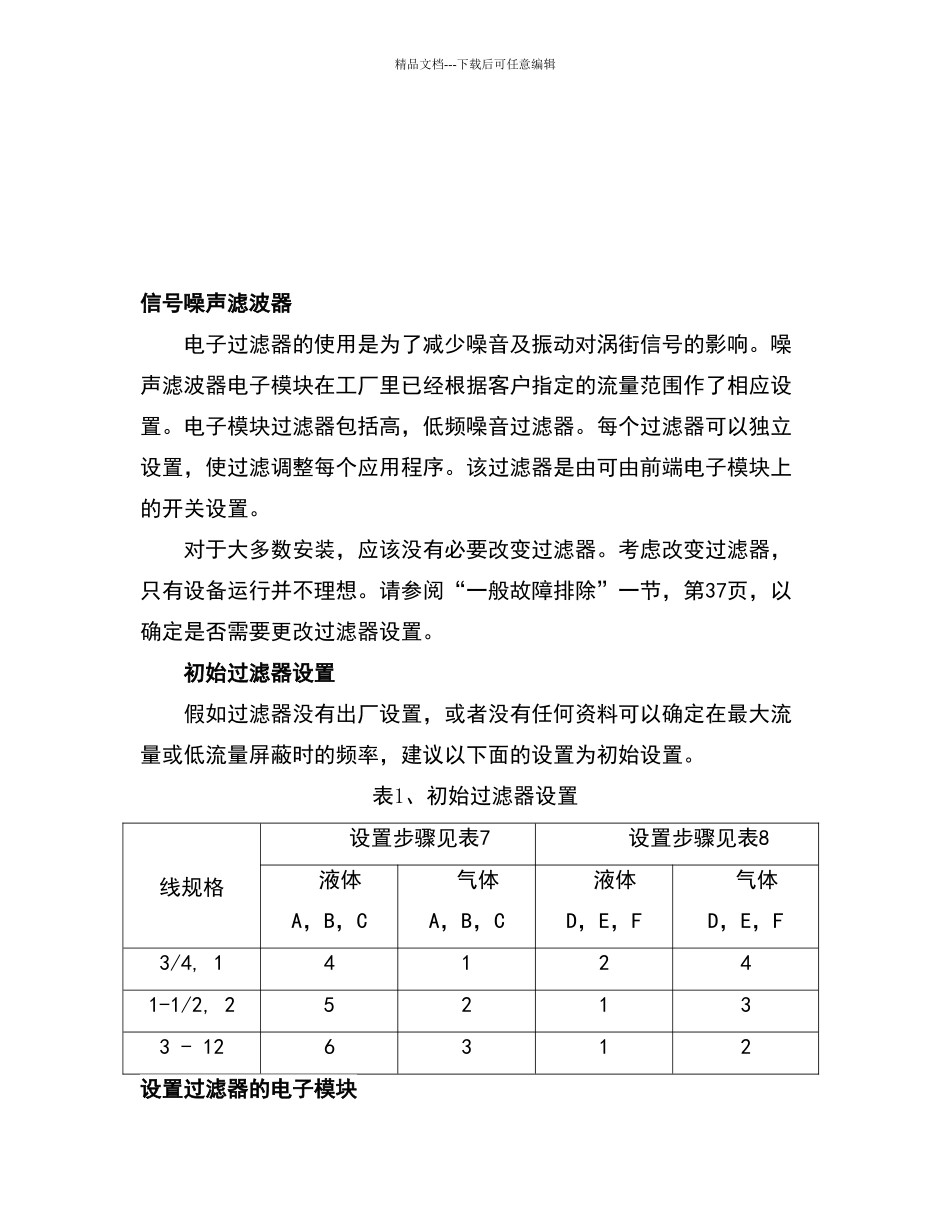

精品文档---下载后可任意编辑电子模块开关在电子模块前端的开关如页31图14所示1、开关A-F设定高/低噪音过滤2、开关G和H设定低流量阻断3、开关J选择是4-20mA输出还是脉冲输出4、开关K-R用于调整涡流频率与4-20mA输出量程的精度,最终的调节由电位计确认,这些开关对于脉冲输出无效。精品文档---下载后可任意编辑信号噪声滤波器电子过滤器的使用是为了减少噪音及振动对涡街信号的影响。噪声滤波器电子模块在工厂里已经根据客户指定的流量范围作了相应设置。电子模块过滤器包括高,低频噪音过滤器。每个过滤器可以独立设置,使过滤调整每个应用程序。该过滤器是由可由前端电子模块上的开关设置。对于大多数安装,应该没有必要改变过滤器。考虑改变过滤器,只有设备运行并不理想。请参阅“一般故障排除”一节,第37页,以确定是否需要更改过滤器设置。初始过滤器设置假如过滤器没有出厂设置,或者没有任何资料可以确定在最大流量或低流量屏蔽时的频率,建议以下面的设置为初始设置。表1、初始过滤器设置线规格设置步骤见表7设置步骤见表8液体A,B,C气体A,B,C液体D,E,F气体D,E,F3/4, 141241-1/2, 252133 - 126312设置过滤器的电子模块精品文档---下载后可任意编辑高频率的噪音过滤器标记为A,B和C,在电子模块板标签上的。它们基于频率范围的上限(校准频率)所设置,使用表2。按频率范围选择一个过滤器设定根据表格中给出的正确步骤。这个频率显示在对电子模块前面的标签上。频率范围的上限必须知道即使是用在脉冲输出模式。低频滤波器标记的D,E和F根据低流量阻断频率设置。这可能是由浆纱所示的可调范围的因素所决定。只需除以频率可调范围的上限范围。然后参考表3设置开关的位置。表1所列举的近似过滤器设置能够满足大多数安装的需要。表2、高频噪音过滤器开关等级频率范围上限(HZ)开关位置ABC11500-3000关关开2700-1500关开关3350-700关开开4160-350开关关580-160开关开6<80开开关表3、低频噪音过滤器开关等级频率下限范围开关位置DEF精品文档---下载后可任意编辑(HZ)1<5关关关25-10关关开310-30关开关430-64关开开564-150开关关6>150开关开低流量阻断低流量阻断的设置决定了流量计所能检测的最小流量,以返回一个非零的流量信号。间或,不稳定的输出条件会在低流量的时候出现,这是因为系统的噪音,如脉冲泵,流量激增,或振动管。为了消除这些假信号,可以提高低流量阻断,提高低流量阻断一个等级将增加低流量阻断一两个因素。所...
