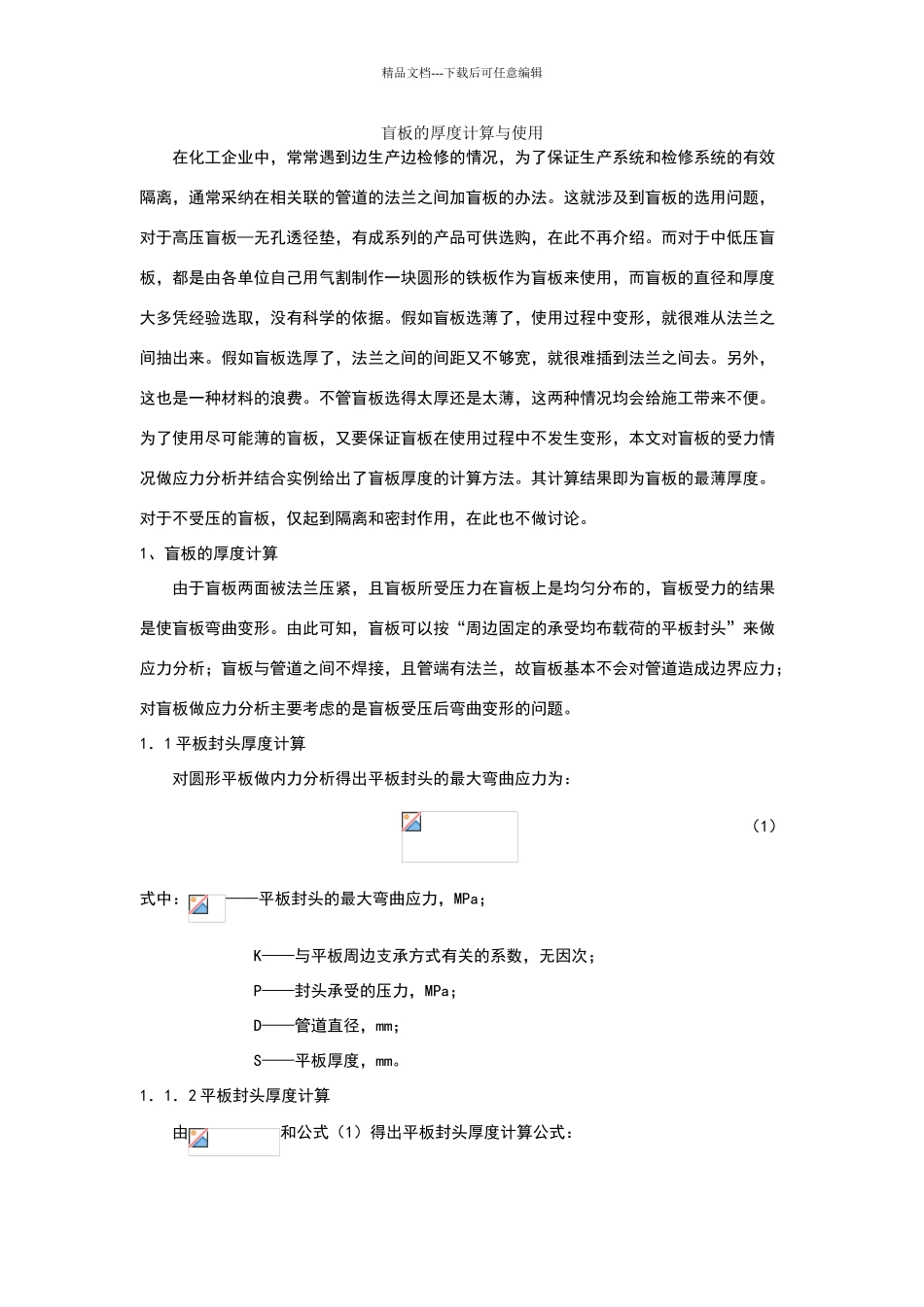

盲板的厚度计算与使用_第1页
1/5

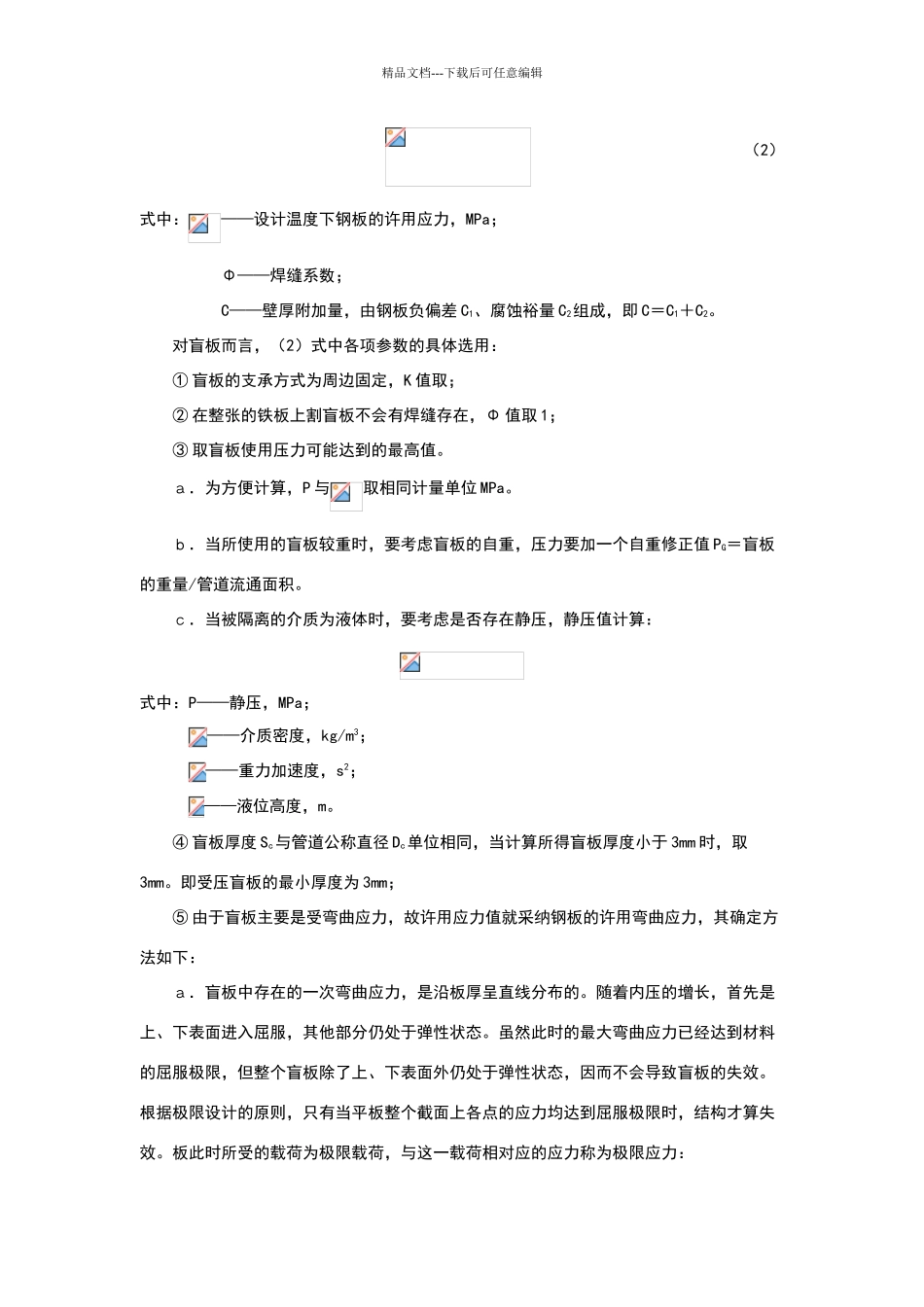

盲板的厚度计算与使用_第2页
2/5
盲板的厚度计算与使用_第3页
3/5
精品文档---下载后可任意编辑盲板的厚度计算与使用在化工企业中,常常遇到边生产边检修的情况,为了保证生产系统和检修系统的有效隔离,通常采纳在相关联的管道的法兰之间加盲板的办法。这就涉及到盲板的选用问题,对于高压盲板—无孔透径垫,有成系列的产品可供选购,在此不再介绍。而对于中低压盲板,都是由各单位自己用气割制作一块圆形的铁板作为盲板来使用,而盲板的直径和厚度大多凭经验选取,没有科学的依据。假如盲板选薄了,使用过程中变形,就很难从法兰之间抽出来。假如盲板选厚了,法兰之间的间距又不够宽,就很难插到法兰之间去。另外,这也是一种材料的浪费。不管盲板选得太厚还是太薄,这两种情况均会给施工带来不便。为了使用尽可能薄的盲板,又要保证盲板在使用过程中不发生变形,本文对盲板的受力情况做应力分析并结合实例给出了盲板厚度的计算方法。其计算结果即为盲板的最薄厚度。对于不受压的盲板,仅起到隔离和密封作用,在此也不做讨论。1、盲板的厚度计算由于盲板两面被法兰压紧,且盲板所受压力在盲板上是均匀分布的,盲板受力的结果是使盲板弯曲变形。由此可知,盲板可以按“周边固定的承受均布载荷的平板封头”来做应力分析;盲板与管道之间不焊接,且管端有法兰,故盲板基本不会对管道造成边界应力;对盲板做应力分析主要考虑的是盲板受压后弯曲变形的问题。1.1 平板封头厚度计算对圆形平板做内力分析得出平板封头的最大弯曲应力为: (1)式中:——平板封头的最大弯曲应力,MPa; K——与平板周边支承方式有关的系数,无因次; P——封头承受的压力,MPa; D——管道直径,mm; S——平板厚度,mm。1.1.2 平板封头厚度计算由和公式(1)得出平板封头厚度计算公式:精品文档---下载后可任意编辑(2)式中:——设计温度下钢板的许用应力,MPa; Φ——焊缝系数; C——壁厚附加量,由钢板负偏差 C1、腐蚀裕量 C2组成,即 C=C1+C2。对盲板而言,(2)式中各项参数的具体选用:① 盲板的支承方式为周边固定,K 值取;② 在整张的铁板上割盲板不会有焊缝存在,Φ 值取 1;③ 取盲板使用压力可能达到的最高值。a.为方便计算,P 与取相同计量单位 MPa。b.当所使用的盲板较重时,要考虑盲板的自重,压力要加一个自重修正值 PG=盲板的重量/管道流通面积。c.当被隔离的介质为液体时,要考虑是否存在静压,静压值计算:式中:P——静压,MPa; ——介质密度,kg/m3; ——重力加速度,s2;...
