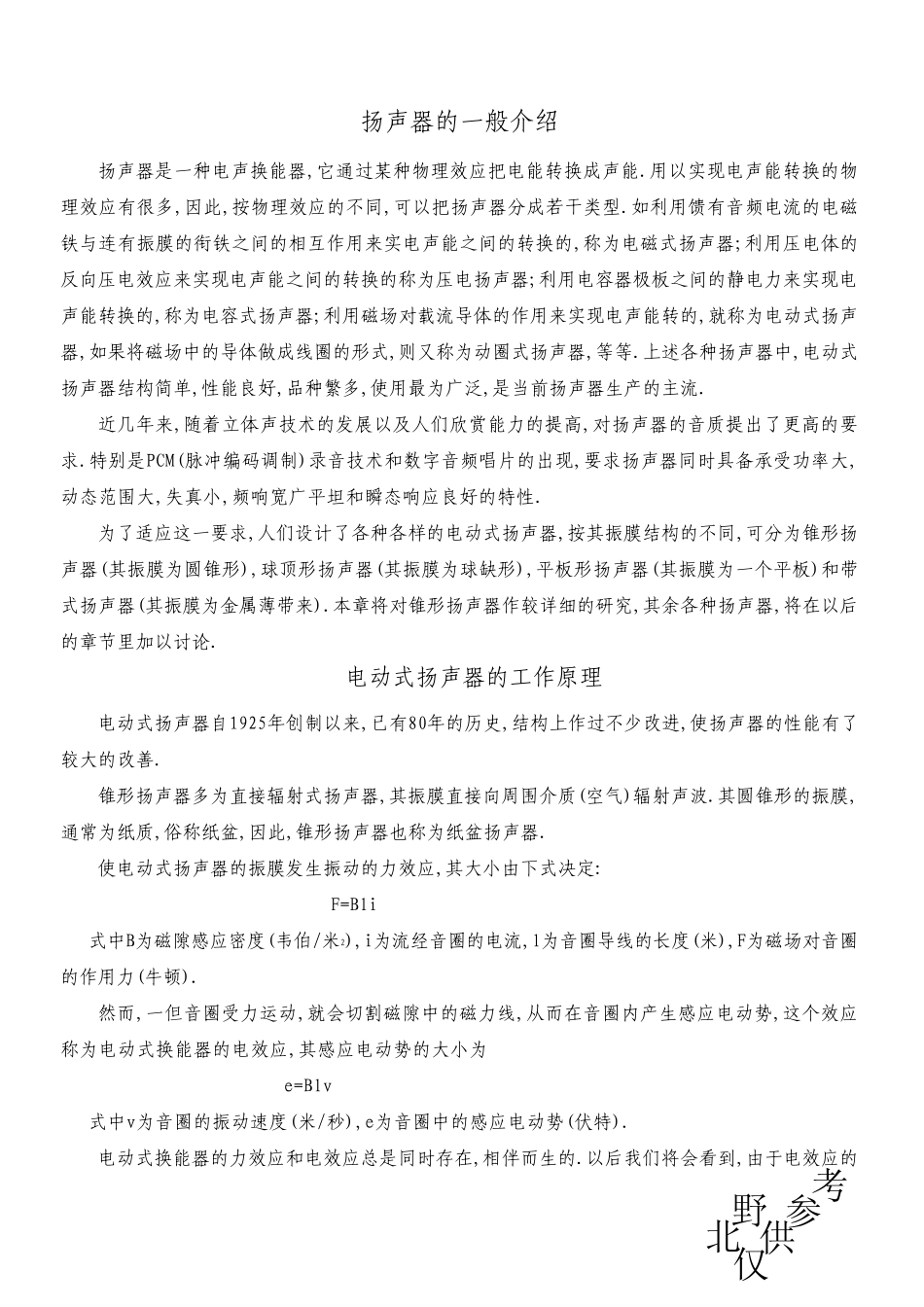

扬声器的一般介绍扬声器是一种电声换能器,它通过某种物理效应把电能转换成声能.用以实现电声能转换的物理效应有很多,因此,按物理效应的不同,可以把扬声器分成若干类型.如利用馈有音频电流的电磁铁与连有振膜的衔铁之间的相互作用来实电声能之间的转换的,称为电磁式扬声器;利用压电体的反向压电效应来实现电声能之间的转换的称为压电扬声器;利用电容器极板之间的静电力来实现电声能转换的,称为电容式扬声器;利用磁场对载流导体的作用来实现电声能转的,就称为电动式扬声器,如果将磁场中的导体做成线圈的形式,则又称为动圈式扬声器,等等.上述各种扬声器中,电动式扬声器结构简单,性能良好,品种繁多,使用最为广泛,是当前扬声器生产的主流.近几年来,随着立体声技术的发展以及人们欣赏能力的提高,对扬声器的音质提出了更高的要求.特别是PCM(脉冲编码调制)录音技术和数字音频唱片的出现,要求扬声器同时具备承受功率大,动态范围大,失真小,频响宽广平坦和瞬态响应良好的特性.为了适应这一要求,人们设计了各种各样的电动式扬声器,按其振膜结构的不同,可分为锥形扬声器(其振膜为圆锥形),球顶形扬声器(其振膜为球缺形),平板形扬声器(其振膜为一个平板)和带式扬声器(其振膜为金属薄带来).本章将对锥形扬声器作较详细的研究,其余各种扬声器,将在以后的章节里加以讨论.电动式扬声器的工作原理电动式扬声器自1925年创制以来,已有80年的历史,结构上作过不少改进,使扬声器的性能有了较大的改善.锥形扬声器多为直接辐射式扬声器,其振膜直接向周围介质(空气)辐射声波.其圆锥形的振膜,通常为纸质,俗称纸盆,因此,锥形扬声器也称为纸盆扬声器.使电动式扬声器的振膜发生振动的力效应,其大小由下式决定:F=Bli式中B为磁隙感应密度(韦伯/米2),i为流经音圈的电流,l为音圈导线的长度(米),F为磁场对音圈的作用力(牛顿).然而,一但音圈受力运动,就会切割磁隙中的磁力线,从而在音圈内产生感应电动势,这个效应称为电动式换能器的电效应,其感应电动势的大小为e=Blv式中v为音圈的振动速度(米/秒),e为音圈中的感应电动势(伏特).电动式换能器的力效应和电效应总是同时存在,相伴而生的.以后我们将会看到,由于电效应的北野仅供参考存 在 ,将 对 扬 声 器 的 电 阻 抗 特 性 产 生 极 大 的 影 响 .音 圈 在 磁 场 中 的 受 力 情 况 ,中 间 是 圆 柱 形 的 N极 ,外 面 有 斜 线 的 是 环 状 的 S极 ,磁 场 的 方 向 由 N极至 S极 ...
