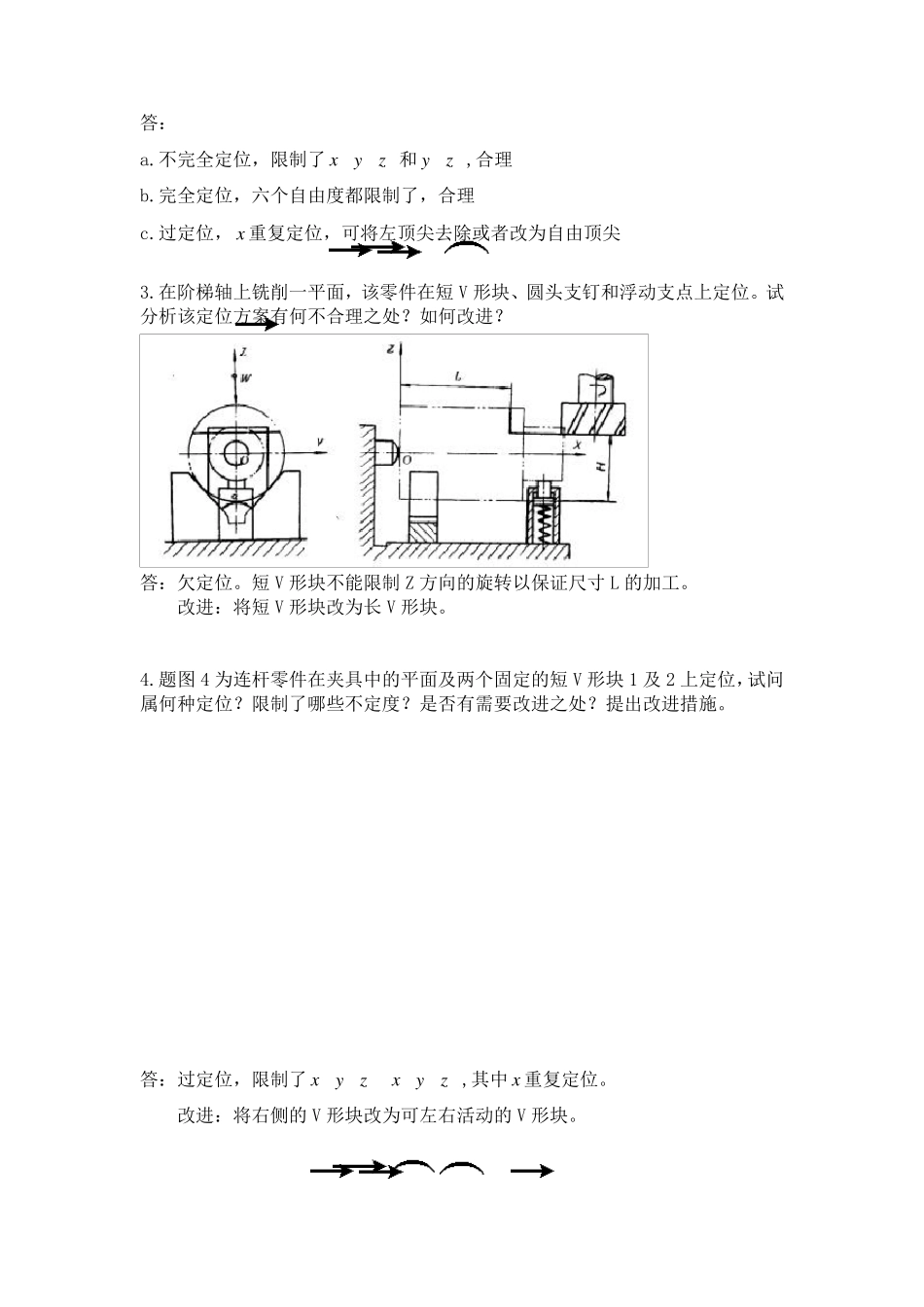

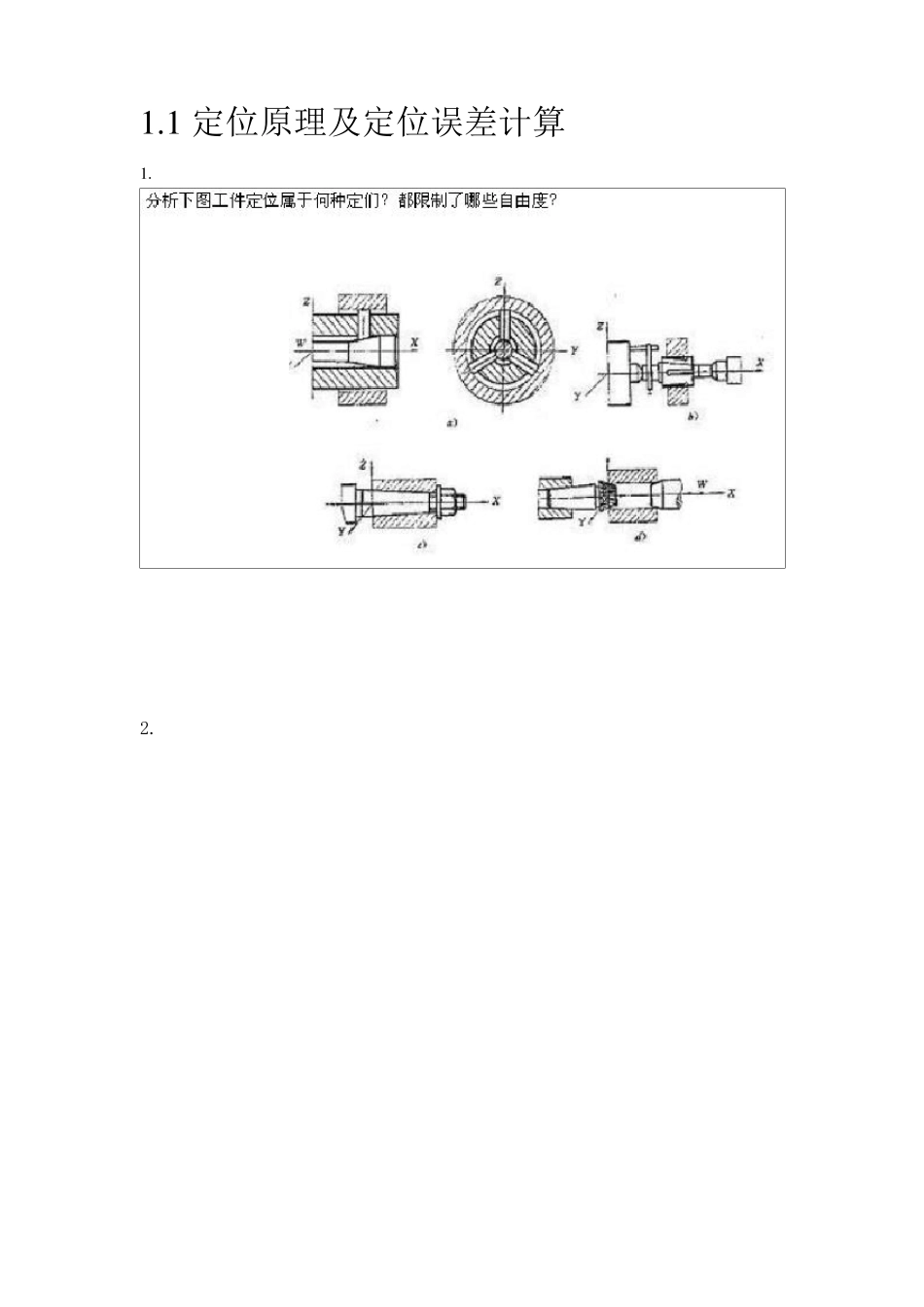

1 .1 定位原理及定位误差计算 1 . 2. 答： a.不完全定位，限制了x y z 和y z ,合理 b.完全定位，六个自由度都限制了，合理 c.过定位，x 重复定位，可将左顶尖去除或者改为自由顶尖 3.在阶梯轴上铣削一平面，该零件在短V 形块、圆头支钉和浮动支点上定位。试分析该定位方案有何不合理之处？如何改进？ 答：欠定位。短V 形块不能限制Z 方向的旋转以保证尺寸 L 的加工。 改进：将短V 形块改为长 V 形块。 4.题图 4 为连杆零件在夹具中的平面及两个固定的短V 形块1 及 2 上定位，试问属何种定位？限制了哪些不定度？是否有需要改进之处？提出改进措施。 答：过定位，限制了x y z x y z ,其中 x 重复定位。 改进：将右侧的 V 形块改为可左右活动的 V 形块。 5. 答：该方案属于六点定位。左边两个短 V 形块相当于一个长 V 形块，限制了 y y z z 四个自由度，右边短 V 形块限制了 x x 两个自由度。 8. 试确定合理的定位方案并绘制定位方案草图。 答：一面两销定位原理。 9．题图9 为在杆件上有宽度为b 的开口槽，内孔D 已加工，试确定合理的定位方案并绘制定位方案草图。 答：直径为d 的圆弧端用V 形块定位，半径为D 的内孔用浮动菱形销定位。 11.题图11(a)为在圆盘零件上加工O1、O2 及O3 三孔的工序简图，题图11（b）、（c）、（d）为用三轴钻床及钻模同时加工三孔的几种定位方案（工件底面的定位元件未表示），试分别计算当α=90°时各定位方案的定位误差。 12. 解：加工面C 以O1O2 连线为基准，因此=0不重 1=0.08662sin 2OTd 位置 2=0.12OTd位置 120.1866=arctanarctan2160OOL位置位置角度 121=0.18663LOOTd定位不重位置位置 即该工序定位合理，定位误差为0.1866 13. 1.2 夹紧方案及夹紧力计算 1.试分析图示各种夹紧方案有何错误和不当之处，并提出改进措施。 答： （a）错误：作用点在支承范围之外，夹紧力与支反力构成力矩，夹紧时工件将发生偏程，使定位面与支承元件脱离，以致破坏原有定位。 措施：使夹紧力作用在稳定区域内，即使夹紧力作用点左移。 （b）错误：夹紧力作用于工件薄壁处，易产生工件夹具变形。 措施：将夹紧力作用点往中间移，使夹紧变形尽可能小。 （c）错误：夹紧力作用点远离工件加工表面，加工过程中易产生振动。 措施：在靠近工件加工处采用辅助支承。 （d）错误：左右夹紧力作...
