机房屏蔽设计方案

机房屏蔽设计方案_第1页
1/9
机房屏蔽设计方案_第2页
2/9
机房屏蔽设计方案_第3页
3/9

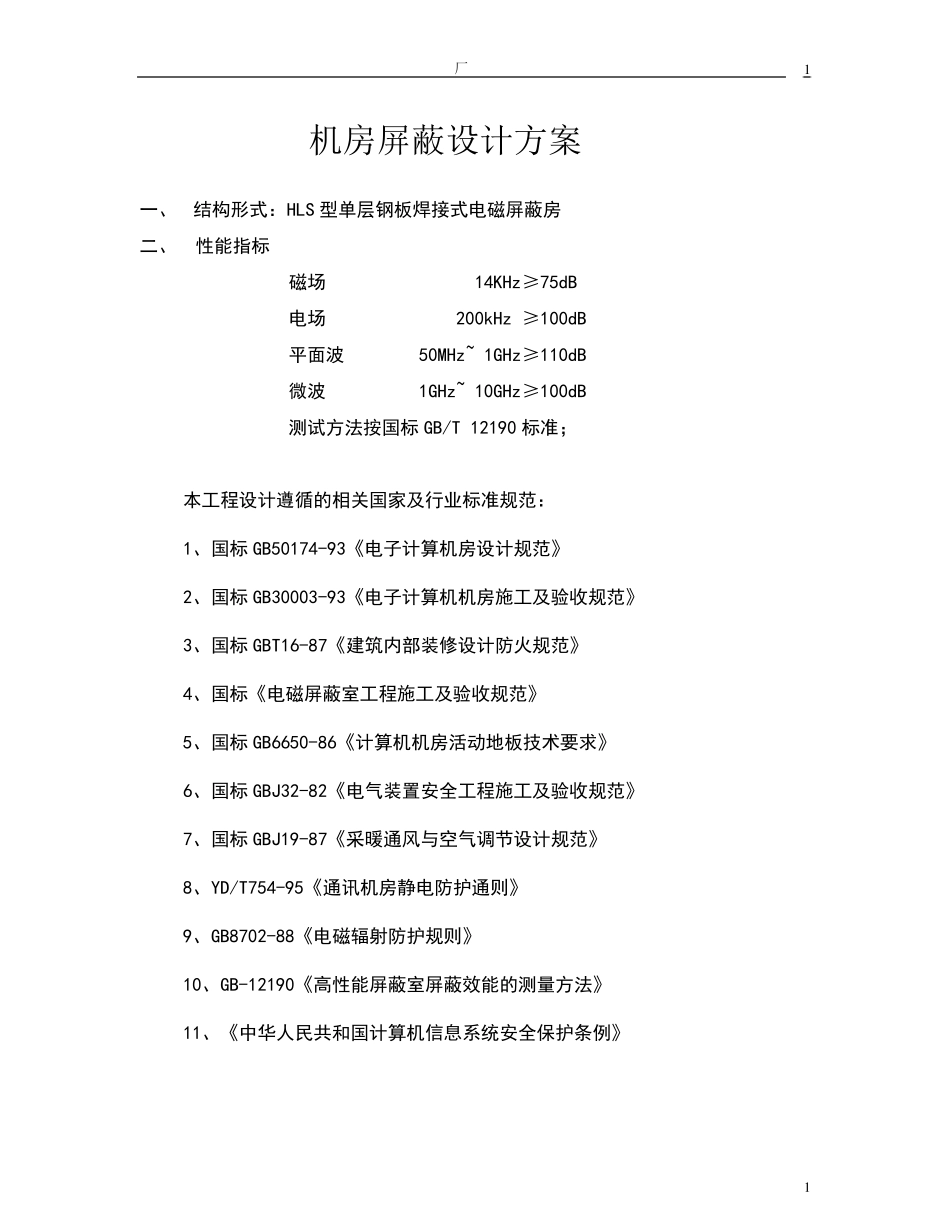

厂 1 1 机房屏蔽设计方案 一、 结构形式:HLS 型单层钢板焊接式电磁屏蔽房 二、 性能指标 磁场 14KHz≥75dB 电场 200kHz ≥100dB 平面波 50MHz~ 1GHz≥110dB 微波 1GHz~ 10GHz≥100dB 测试方法按国标GB/T 12190 标准; 本工程设计遵循的相关国家及行业标准规范: 1、国标GB50174-93《电子计算机房设计规范》 2、国标GB30003-93《电子计算机机房施工及验收规范》 3、国标GBT16-87《建筑内部装修设计防火规范》 4、国标《电磁屏蔽室工程施工及验收规范》 5、国标GB6650-86《计算机机房活动地板技术要求》 6、国标GBJ32-82《电气装置安全工程施工及验收规范》 7、国标GBJ19-87《采暖通风与空气调节设计规范》 8、YD/T754-95《通讯机房静电防护通则》 9、GB8702-88《电磁辐射防护规则》 10、GB-12190《高性能屏蔽室屏蔽效能的测量方法》 11、《中华人民共和国计算机信息系统安全保护条例》 厂 2 2 电磁屏蔽房简介 计算机、通信机及电子设备在正常工作时会产生一定强度的电磁波,该电磁波可能会对其它设备产生干扰或被专用设备所接收,以窃取其工作内容。同时,这些电子设备也需要在小于一定强度的电磁环境下保证其正常工作。 屏蔽就是用金属板体(金属网)制成六面体,将电磁波限制在一定的空间范围内使其场的能量从一面传到另一面受到很大的衰减。 屏蔽室就是利用其屏蔽的原理,用金属材料制成一个六面体房间,由于金属板(网)对入射电磁波的吸收损耗、界面反射损耗和板内反射损耗,使其电磁波的能量大大的减弱,而使屏蔽室产生屏蔽作用。 屏蔽室的屏蔽性能以屏蔽效能来进行考量。 S=E0/E1 或 S=H0/H1 S——屏蔽效能 E0(H0)——没有屏蔽体时空间某点的电场强度(磁场强度) E1(H1)——有屏蔽体时被屏蔽空间在该点的电场强度(磁场强度) 在屏蔽效能的计算与测试中,往往会遇到场强值相差悬殊(可达上千百万倍的信号),为了便于计算及表达,通常采用对数单位—分贝(dB)进行度量。定义为 SE=20lg E0/E1 SH=20lg H0/H1 由于屏蔽室内通常有人员和设备在里面工作,因此屏蔽室六面密 闭 的同厂 3 3 时,必需留有人员及设备进出的屏蔽门,良好的通风,室内所需的电源,信号的进出,必备的室内装修,以确保屏蔽室能正常工作。 因此影响屏蔽室屏蔽效能主要有以下因素: 屏蔽室所用材料 屏蔽材料的接缝处理 屏蔽门 通风窗 屏蔽窗 电源线的滤波处理 信号线的屏蔽处理 (一) 屏蔽壳...
