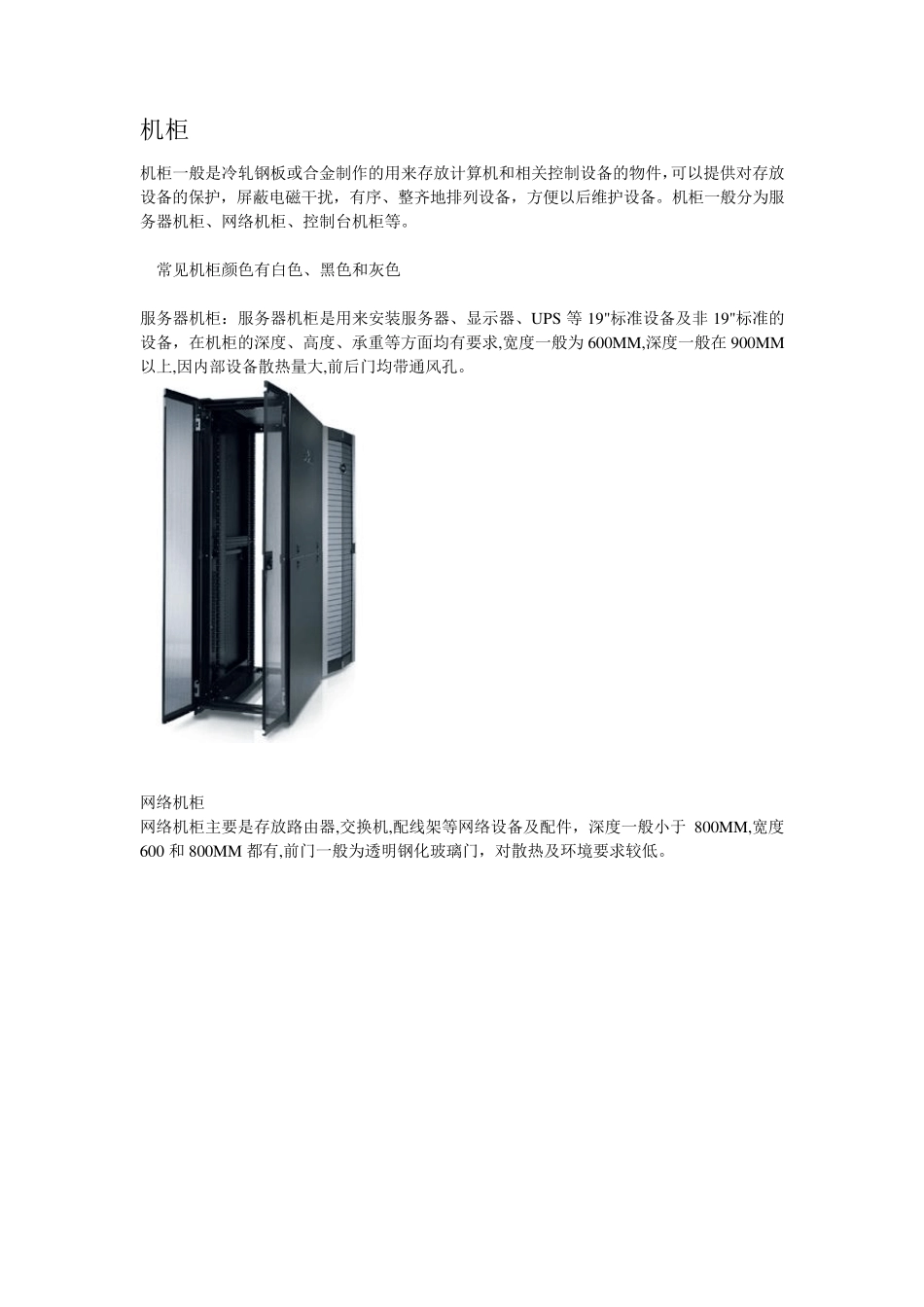

机柜 机柜一般是冷轧钢板或合金制作的用来存放计算机和相关控制设备的物件,可以提供对存放设备的保护,屏蔽电磁干扰,有序、整齐地排列设备,方便以后维护设备。机柜一般分为服务器机柜、网络机柜、控制台机柜等。 常见机柜颜色有白色、黑色和灰色 服务器机柜:服务器机柜是用来安装服务器、显示器、U PS 等 19"标准设备及非 19"标准的设备,在机柜的深度、高度、承重等方面均有要求,宽度一般为 600MM,深度一般在 900MM以上,因内部设备散热量大,前后门均带通风孔。 网络机柜 网络机柜主要是存放路由器,交换机,配线架等网络设备及配件,深度一般小于 800MM,宽度600 和800MM 都有,前门一般为透明钢化玻璃门,对散热及环境要求较低。 选择机柜时要考虑它的容量和深度,容量用U 来表示,通常2M 高的容量为42U,1.8M 为36U,1.6M 为32U。(1u=44.5 毫米,标准宽度:孔距为470 毫米) 配线架 配线架一般分为110 配线架和网络配线架 110 配线架作为综合布线系统的核心产品,起着传输信号的灵活转接、灵活分配以及综合统一管理的作用,又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质,让各种不同信息在上面传输,而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。 110 配线架主要用于大对数缆转网络线路。 配件:端子 网络配线架 网络配线架从结构上分为两种,一种是带模块的,一种是不带模块的。 带模块的网络配线架又分为5 类配线架、6 类配线架以及屏蔽非屏蔽。 配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超 5 类或者 6 类线)进入设备间后首先进入配线架,将线打在配线架的模块上,然后用跳线(R J45 接口)连接配线架与交换机。总体来说,配线架是用来管理的设备,比如说如果没有配线架,前端的信息点直接接入到交换机上,那么如果线缆一旦出现问题,就面临要重新布线。此外,管理上也比较混乱,多次插拔可能引起交换机端口的损坏。配线架的存在就解决了这个问题,可以通过更换跳线来实现较好的管理。 理线器 用于理线作用,通常位于配线架之间或者交换机网络设备之间。 光纤终端盒 光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备 ,安装在墙上或机柜里的用户光缆终端盒,它的功能是提供光纤与光纤的熔接、光纤与尾纤的熔接以及光连接器的交接。并对光纤及其元件提供机...
