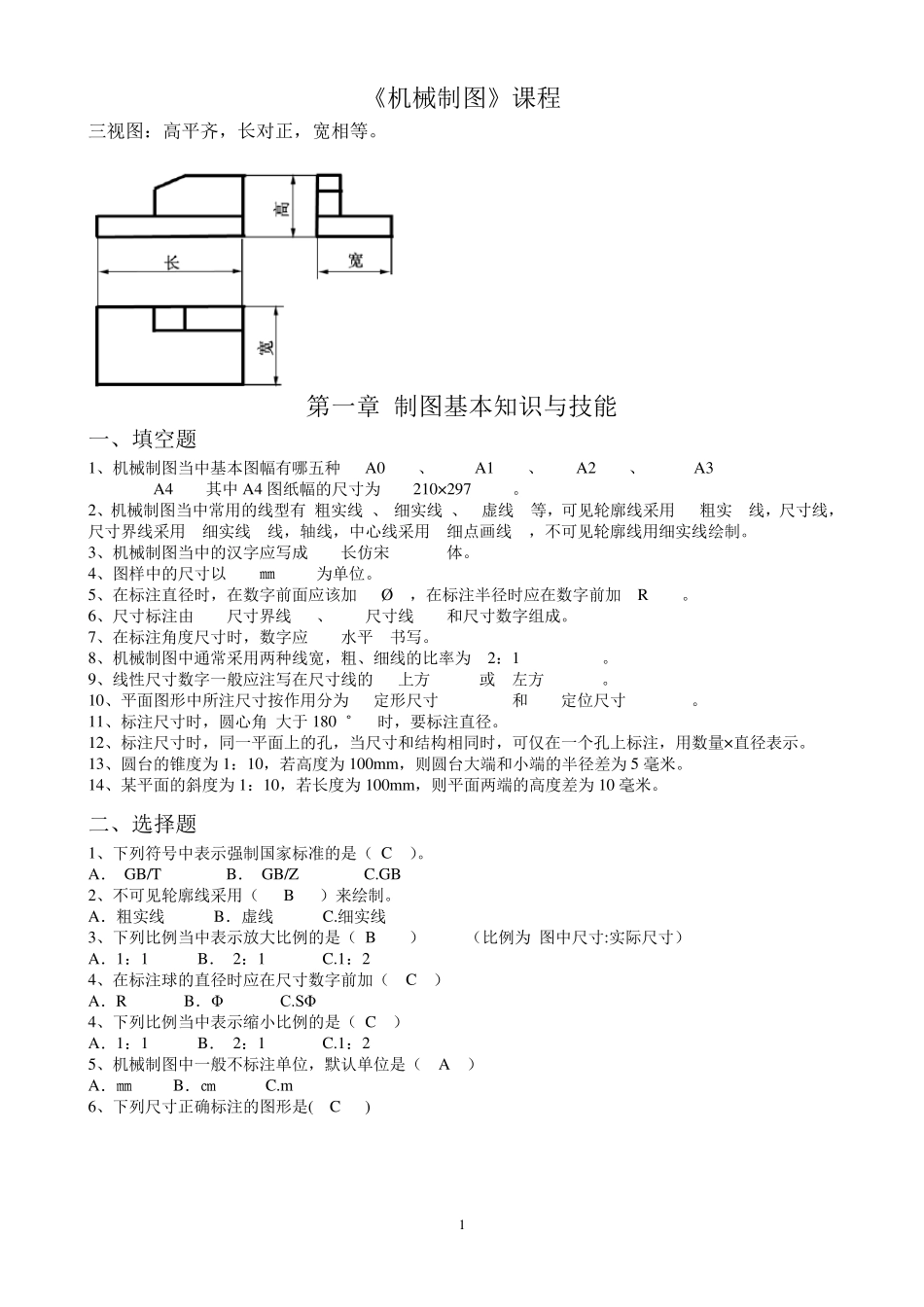

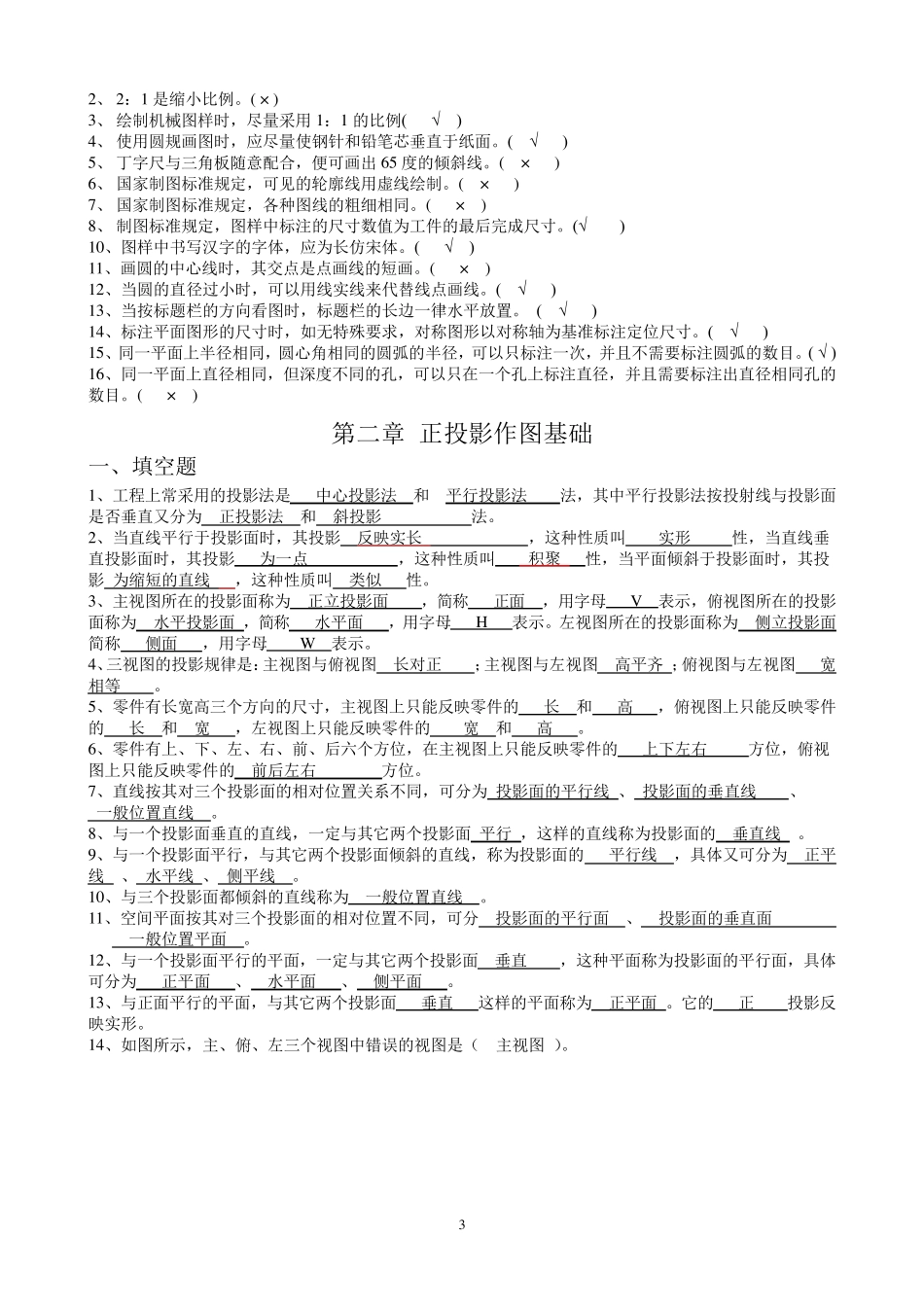

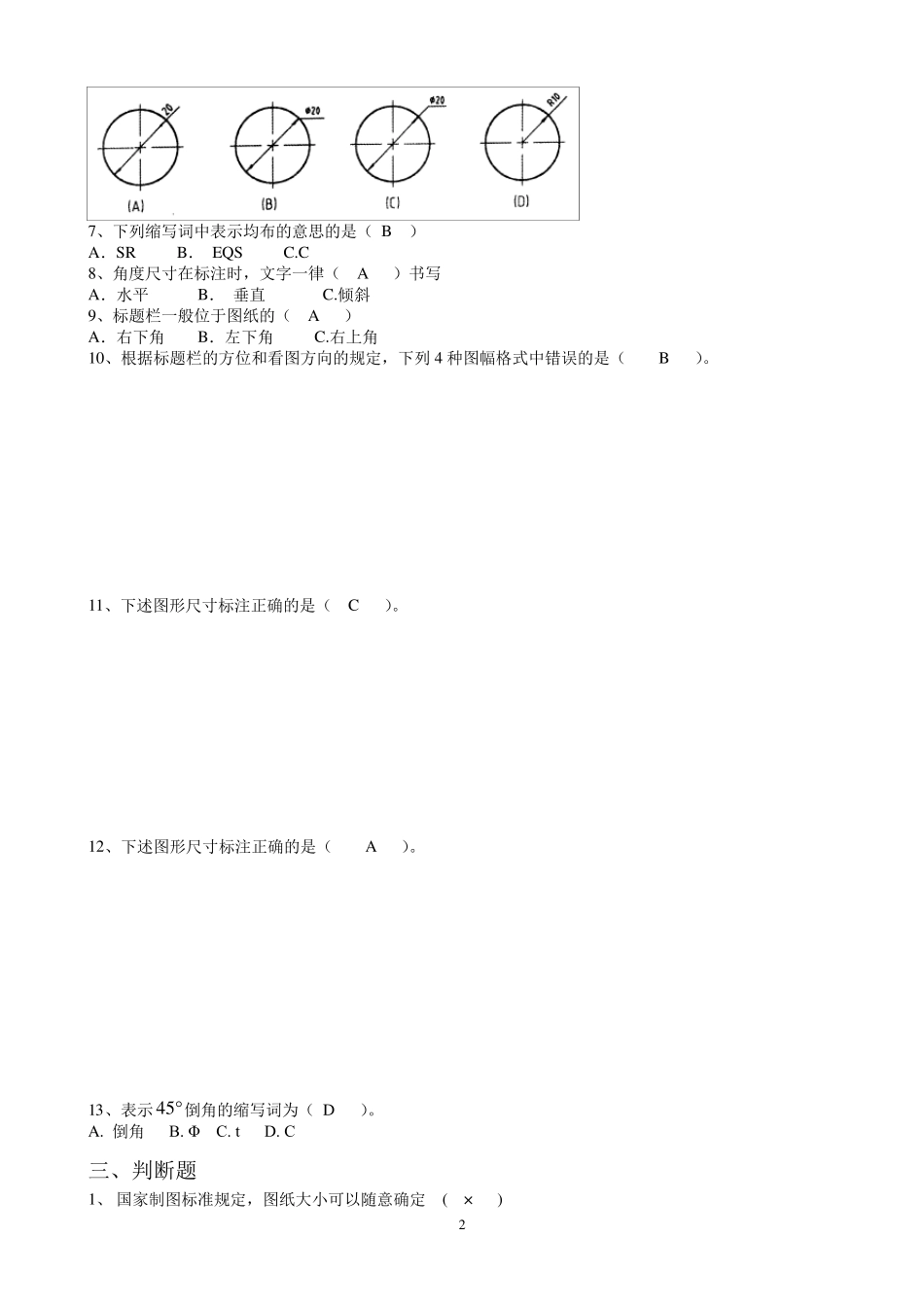

1 《机械制图》课程 三视图：高平齐，长对正，宽相等。 第一章 制图基本知识与技能 一、填空题 1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中 A4 图纸幅的尺寸为 210×297 。 2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 ，不可见轮廓线用细实线绘制。 3、机械制图当中的汉字应写成 长仿宋 体。 4、图样中的尺寸以 ㎜ 为单位。 5、在标注直径时，在数字前面应该加 Ø ，在标注半径时应在数字前加 R 。 6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。 7、在标注角度尺寸时，数字应 水平 书写。 8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。 9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。 10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。 11、标注尺寸时，圆心角 大于 180゜ 时，要标注直径。 12、标注尺寸时，同一平面上的孔，当尺寸和结构相同时，可仅在一个孔上标注，用数量×直径表示。 13、圆台的锥度为 1：10，若高度为 100mm，则圆台大端和小端的半径差为 5 毫米。 14、某平面的斜度为 1：10，若长度为 100mm，则平面两端的高度差为 10 毫米。 二、选择题 1、下列符号中表示强制国家标准的是（ C ）。 A． GB/T B． GB/Z C.GB 2、不可见轮廓线采用（ B ）来绘制。 A．粗实线 B．虚线 C.细实线 3、下列比例当中表示放大比例的是（ B ） （比例为 图中尺寸:实际尺寸） A．1：1 B． 2：1 C.1：2 4、在标注球的直径时应在尺寸数字前加（ C ） A．R B．Φ C.SΦ 4、下列比例当中表示缩小比例的是（ C ） A．1：1 B． 2：1 C.1：2 5、机械制图中一般不标注单位，默认单位是（ A ） A．㎜ B．㎝ C.m 6、下列尺寸正确标注的图形是( C ) 2 7、下列缩写词中表示均布的意思的是（ B ） A．SR B． EQS C.C 8、角度尺寸在标注时，文字一律（ A ）书写 A．水平 B． 垂直 C.倾斜 9、标题栏一般位于图纸的（ A ） A．右下角 B．左下角 C.右上角 10、根据标题栏的方位和看图方向的规定，下列 4 种图幅格式中错误的是（ B ）。 11、下述图形尺寸标注正确的是（ C ）。 12、下述图形尺寸标注正确的是（ A ）。 13、表示45 倒角...
