机械制图识读零件图22题

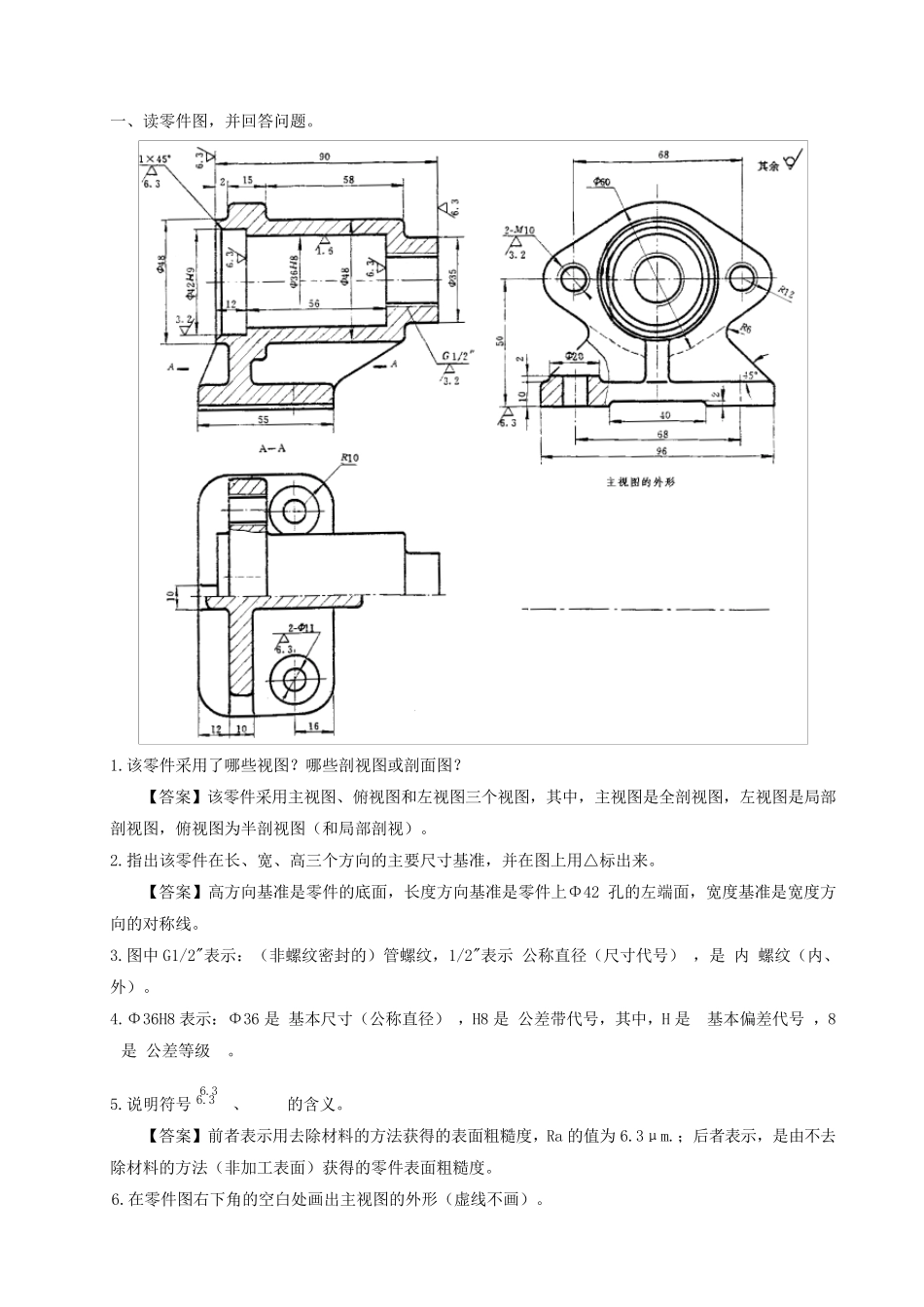

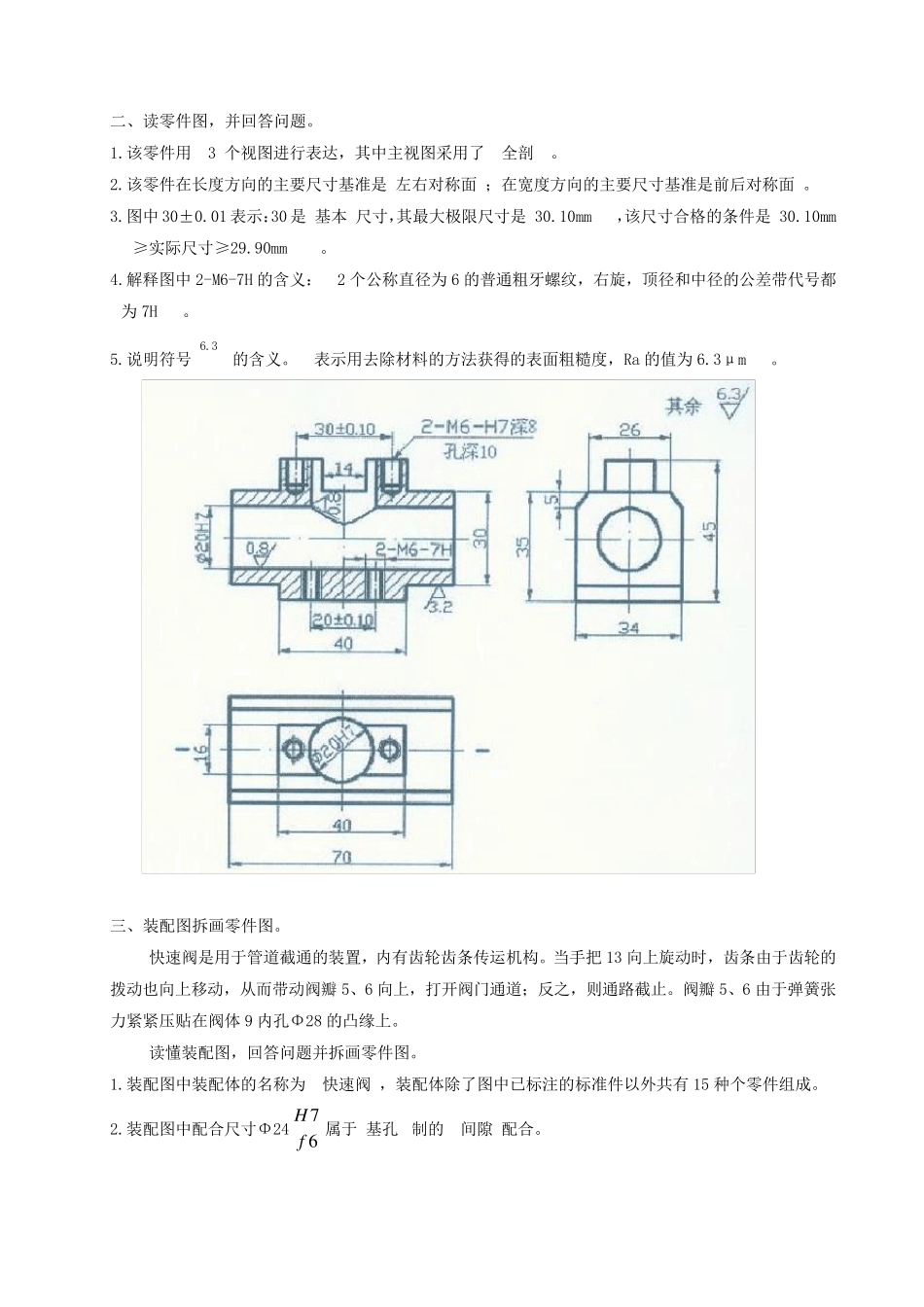

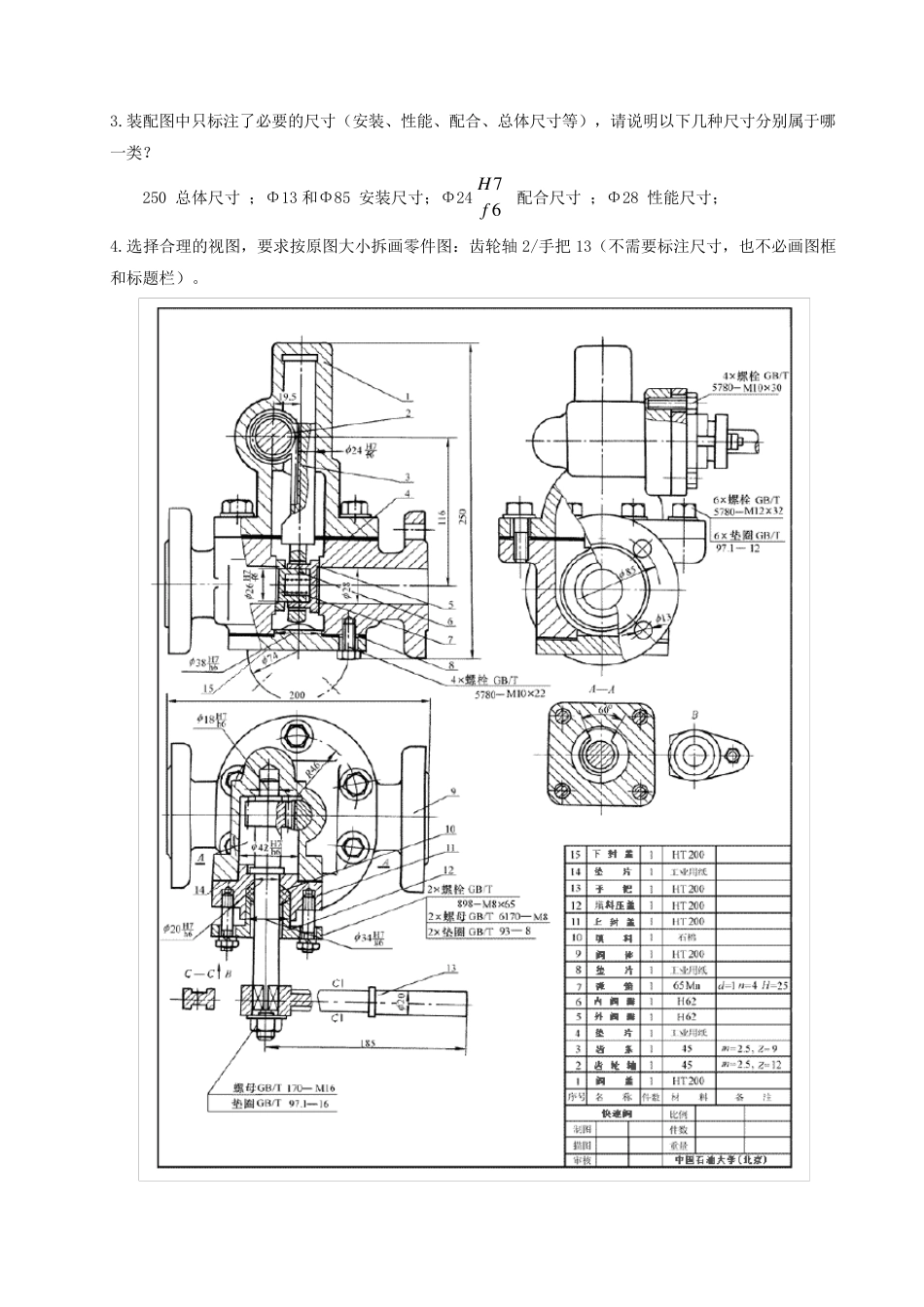

一、读零件图，并回答问题。 1.该零件采用了哪些视图？哪些剖视图或剖面图？ 【答案】该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图（和局部剖视）。 2.指出该零件在长、宽、高三个方向的主要尺寸基准，并在图上用△标出来。 【答案】高方向基准是零件的底面，长度方向基准是零件上Φ42 孔的左端面，宽度基准是宽度方向的对称线。 3.图中G1/2"表示：（非螺纹密封的）管螺纹，1/2"表示 公称直径（尺寸代号） ，是 内 螺纹（内、外）。 4.Φ36H8 表示：Φ36 是 基本尺寸（公称直径） ，H8 是 公差带代号，其中，H 是 基本偏差代号 ，8是 公差等级 。 5.说明符号6.3、6.3的含义。 【答案】前者表示用去除材料的方法获得的表面粗糙度，Ra 的值为6.3μm.；后者表示，是由不去除材料的方法（非加工表面）获得的零件表面粗糙度。 6.在零件图右下角的空白处画出主视图的外形（虚线不画）。 二、读零件图，并回答问题。 1.该零件用 3 个视图进行表达，其中主视图采用了 全剖 。 2.该零件在长度方向的主要尺寸基准是 左右对称面 ；在宽度方向的主要尺寸基准是前后对称面 。 3.图中30±0.01 表示：30 是 基本 尺寸，其最大极限尺寸是 30.10mm ，该尺寸合格的条件是 30.10mm≥实际尺寸≥29.90mm 。 4.解释图中2-M6-7H 的含义： 2 个公称直径为 6 的普通粗牙螺纹，右旋，顶径和中径的公差带代号都为 7H 。 5.说明符号6.3的含义。 表示用去除材料的方法获得的表面粗糙度，Ra 的值为 6.3μm 。 三、装配图拆画零件图。 快速阀是用于管道截通的装置，内有齿轮齿条传运机构。当手把 13 向上旋动时，齿条由于齿轮的拨动也向上移动，从而带动阀瓣5、6 向上，打开阀门通道；反之，则通路截止。阀瓣5、6 由于弹簧张力紧紧压贴在阀体9 内孔Φ28 的凸缘上。 读懂装配图，回答问题并拆画零件图。 1.装配图中装配体的名称为 快速阀 ，装配体除了图中已标注的标准件以外共有 15 种 个零件组 成 。 2.装配图中配合尺寸Φ2467fH属 于 基孔 制 的 间 隙 配合。 3.装配图中只标注了必要的尺寸（安装、性能、配合、总体尺寸等），请说明以下几种尺寸分别属于哪一类？ 250 总体尺寸 ；Φ13 和Φ85 安装尺寸；Φ2467fH 配合尺寸 ；Φ28 性能尺寸； 4.选择合理的视图，要求按原图大小拆画零件图：齿轮轴 2/手把 13（不...
