机械原理课程设计推瓶机VIP专享

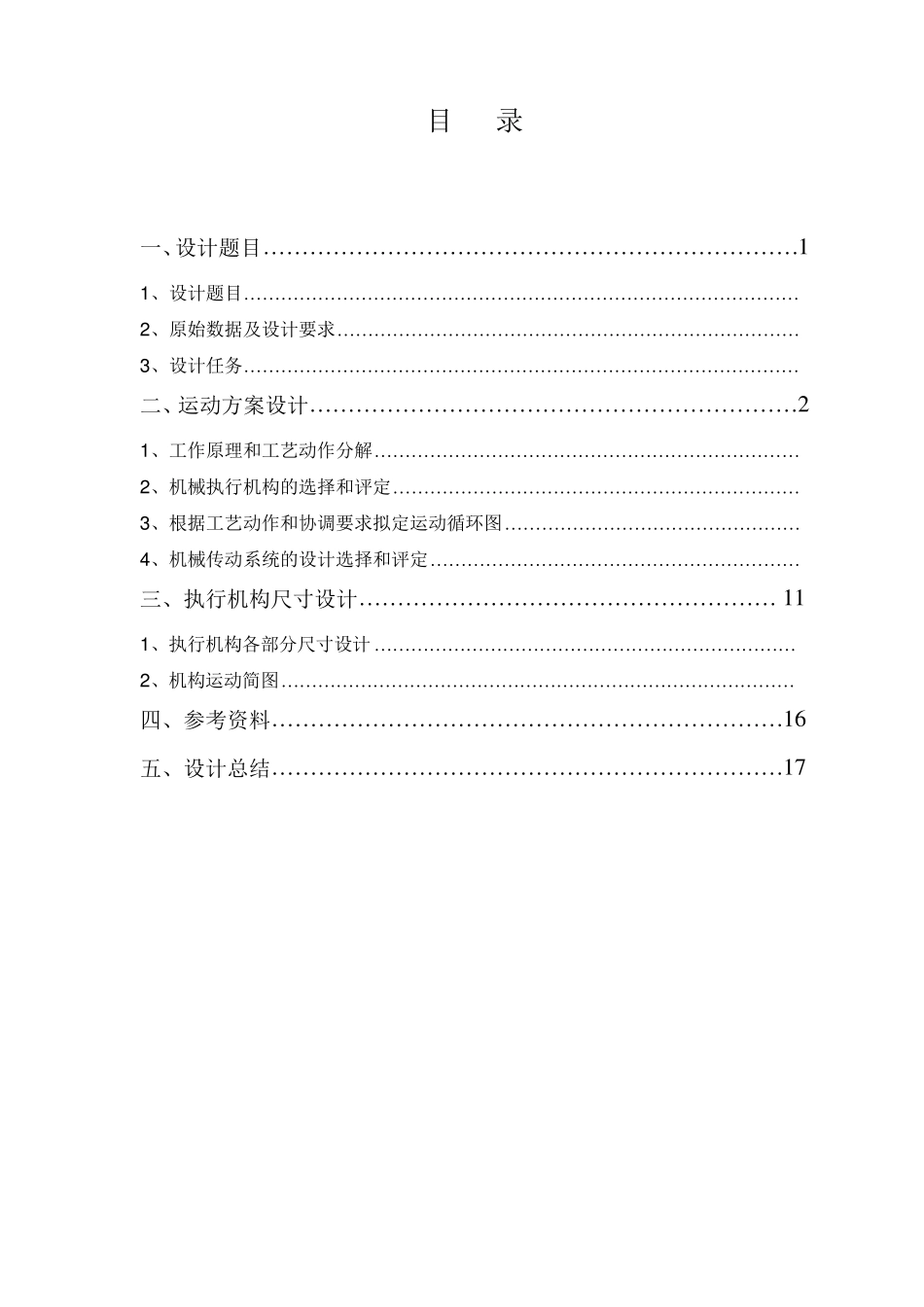

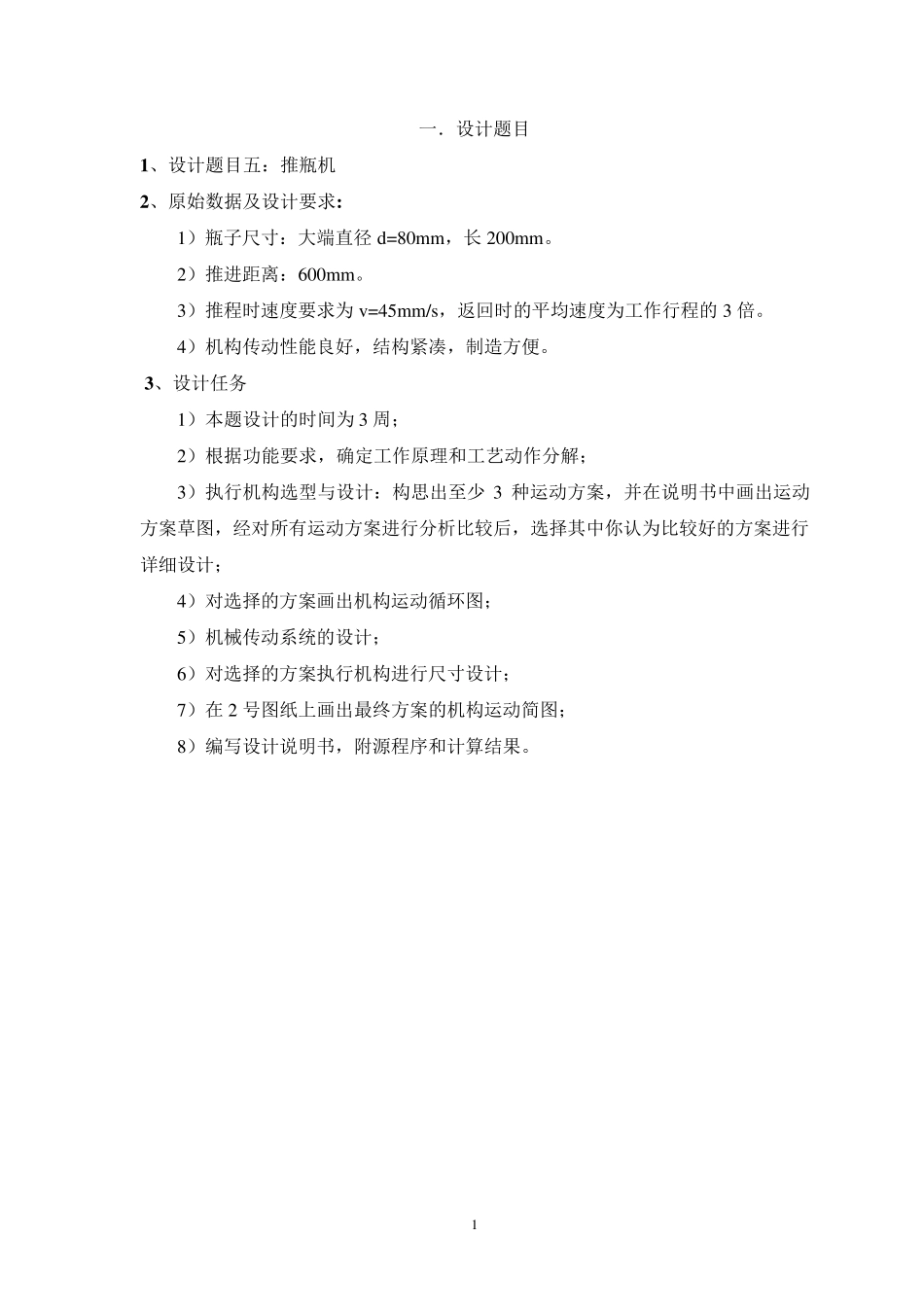

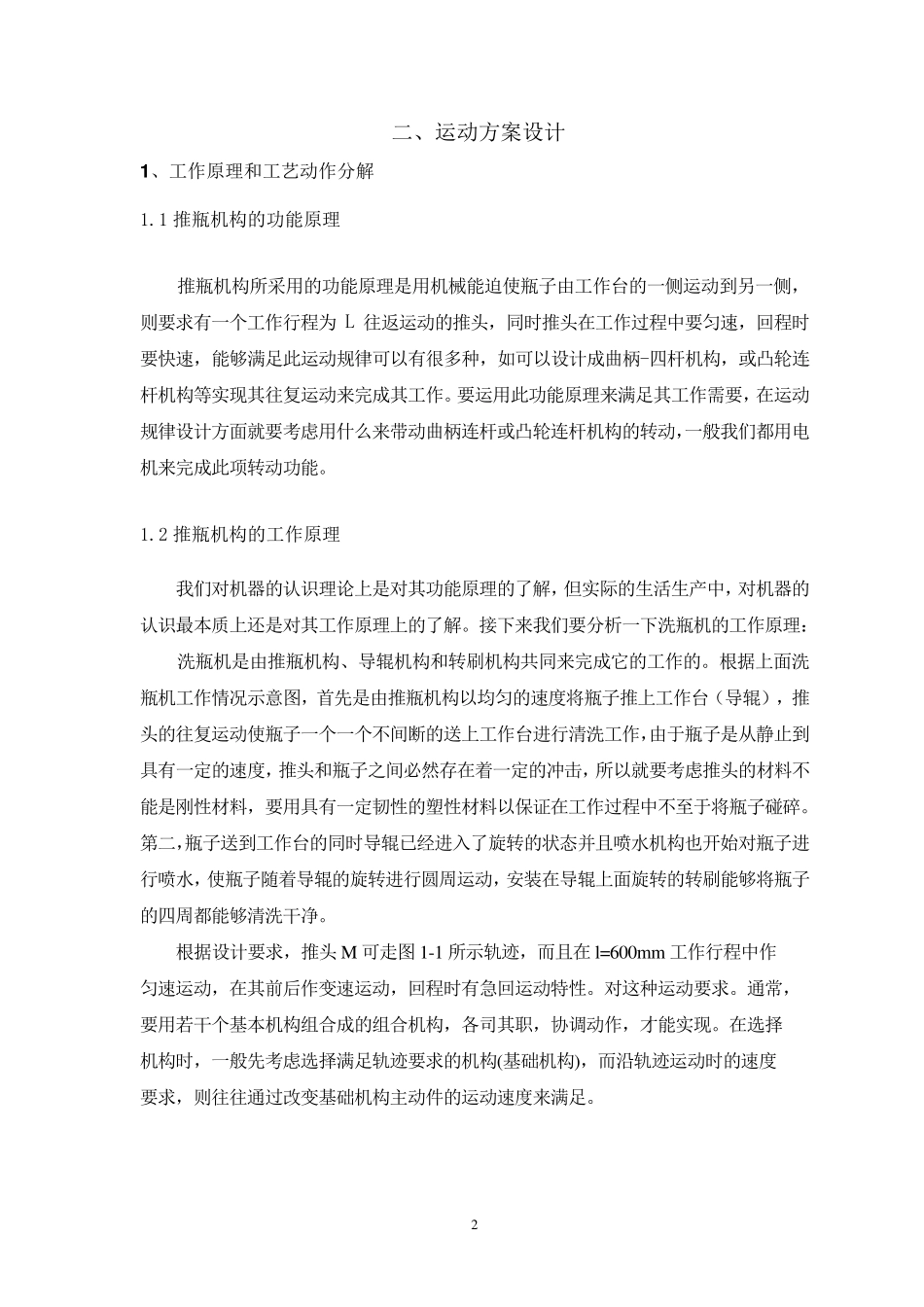

目 录 一、设计题目……………………………………………………………1 1、设计题目……………………………………………………………………………… 2、原始数据及设计要求………………………………………………………………… 3、设计任务……………………………………………………………………………… 二、运动方案设计………………………………………………………2 1、工作原理和工艺动作分解…………………………………………………………… 2、机械执行机构的选择和评定………………………………………………………… 3、根据工艺动作和协调要求拟定运动循环图………………………………………… 4、机械传动系统的设计选择和评定…………………………………………………… 三、执行机构尺寸设计……………………………………………… 1 1 1、执行机构各部分尺寸设计 …………………………………………………………… 2、机构运动简图………………………………………………………………………… 四、参考资料…………………………………………………………1 6 五、设计总结…………………………………………………………1 7 1 一．设计题目 1、设计题目五：推瓶机 2、原始数据及设计要求: 1）瓶子尺寸：大端直径 d=80mm，长 200mm。 2）推进距离：600mm。 3）推程时速度要求为 v=45mm/s，返回时的平均速度为工作行程的 3 倍。 4）机构传动性能良好，结构紧凑，制造方便。 3、设计任务 1）本题设计的时间为 3 周； 2）根据功能要求，确定工作原理和工艺动作分解； 3）执行机构选型与设计：构思出至少 3 种运动方案，并在说明书中画出运动方案草图，经对所有运动方案进行分析比较后，选择其中你认为比较好的方案进行详细设计； 4）对选择的方案画出机构运动循环图； 5）机械传动系统的设计； 6）对选择的方案执行机构进行尺寸设计； 7）在 2 号图纸上画出最终方案的机构运动简图； 8）编写设计说明书，附源程序和计算结果。 2 二、运动方案设计 1、工作原理和工艺动作分解 1.1 推瓶机构的功能原理 推瓶机构所采用的功能原理是用机械能迫使瓶子由工作台的一侧运动到另一侧，则要求有一个工作行程为 L 往返运动的推头，同时推头在工作过程中要匀速，回程时要快速，能够满足此运动规律可以有很多种，如可以设计成曲柄-四杆机构，或凸轮连杆机构等实现其往复运动来完成其工作。要运用此功能...
