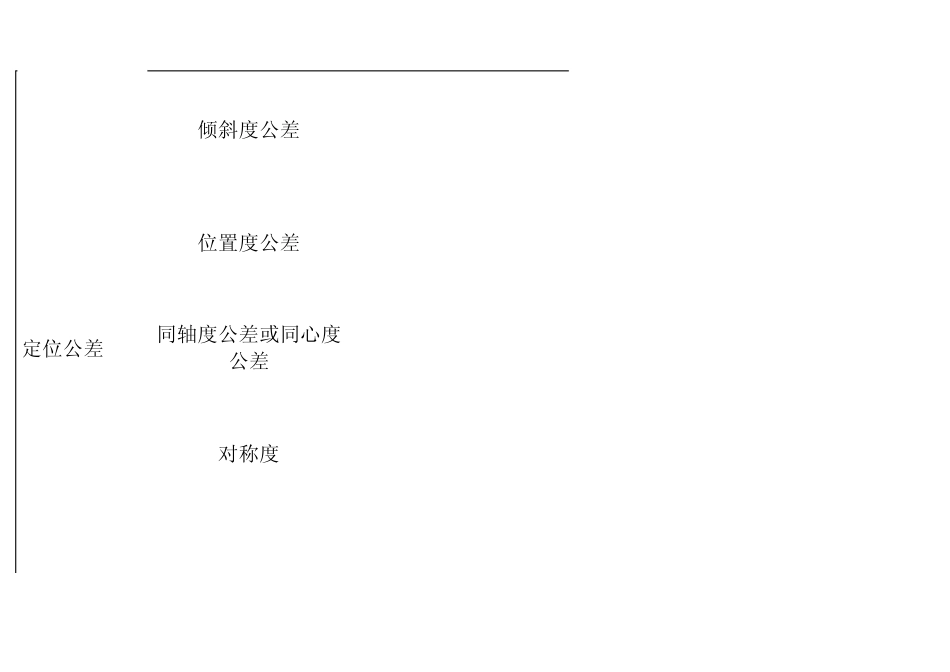

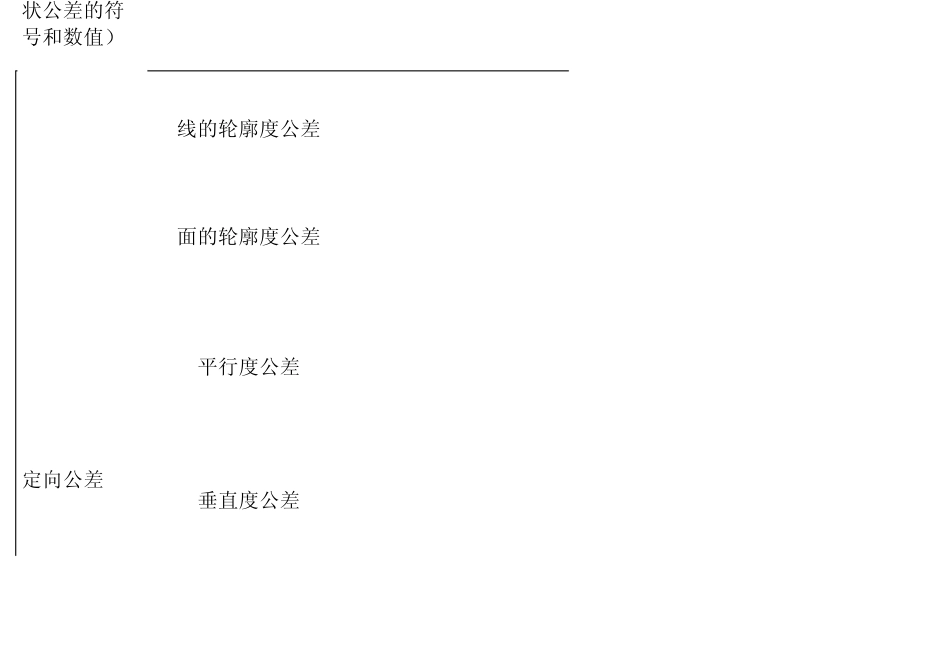

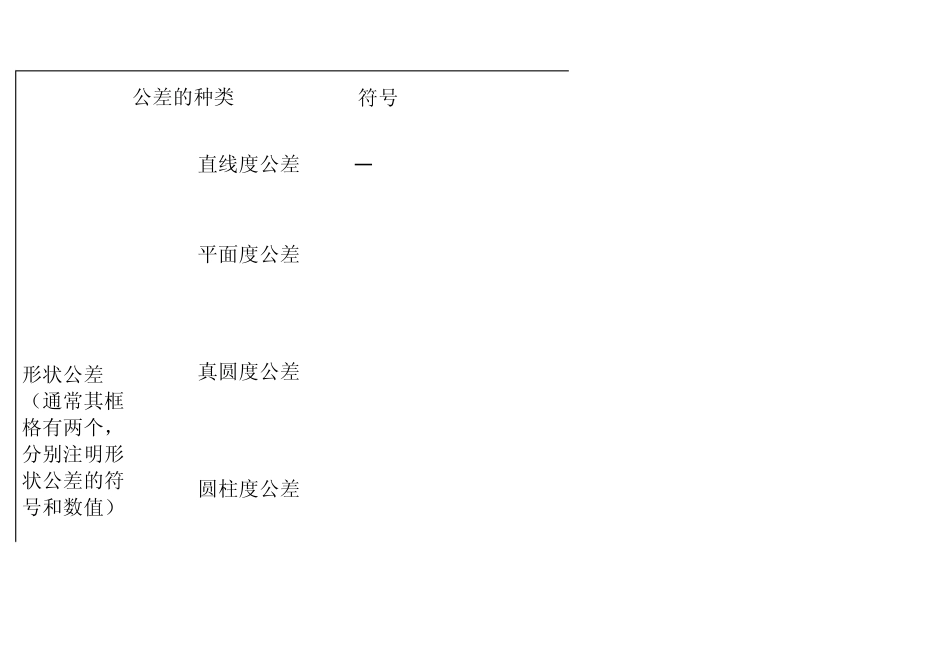

符号直线度公差—平面度公差真圆度公差圆柱度公差公差的种类形状公差(通常其框格有两个,分别注明形状公差的符号和数值)线的轮廓度公差平行度公差垂直度公差定向公差面的轮廓度公差状公差的符号和数值)倾斜度公差对称度位置度公差同轴度公差或同心度公差定位公差全跳动公差公差带的定义栏中使用的线含义如下:粗线或破折线 :形体 一点细线:中心线粗点线 :基准 二点细线:补充的投影面或截面细的实线或破折线:公差带 二点粗线:物体在补充的投影面或截面的投影跳动公差圆跳动公差限制实际直线对理想直线直与不直的一项指标在表示公差带的数值前,如果有φ符号,则该公差带为直径t的圆柱中之区域。是限制实际平面对理想平面变动量的一项指标。它是针对平面发生不平而提出的要求。公差带是夹在间隔t的2个平行平面之间的区域。是限制实际圆对理想圆变动量的一项指标。它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。在圆度公差的标注中,箭头方向应垂直于轴线或指向圆心。对象的平面内公差带为相隔t的2个同心圆之间的区域。限制实际圆柱面对理想圆柱面变动量的一项指标。它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。公差带为相隔t的2个同轴圆柱面之间的区域。公差带的定义限制实际曲线对理想曲线变动量的一项指标。它是对非圆曲线的形状精度要求。公差带是指在理论上将中心放到正确的轮廓线上,以t作直径划圆时,两条包围线之间相夹的区域。用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。基准符号是用一粗短划线和带圆圈的字母标注,字母方向始终是正位,基准是中心要素时,粗短划线的引出线必须和有关尺寸线对齐.公差带是平行于基准平面,夹在相隔t的2个平行平面之间的区域。用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。在表示公差带的数值前带有φ符号时,则该公差带则为垂直于基准平面的直径t的圆柱内的区域。是限制实际曲面对理想曲面变动量的一项指标。它是对曲面的形状精度要求。公差带是指在理论上将中心放到正确的轮廓线上,以t作直径划球时,两条包围线之间相夹的区域。用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一...
