机械旋挖成孔灌注桩施工工艺

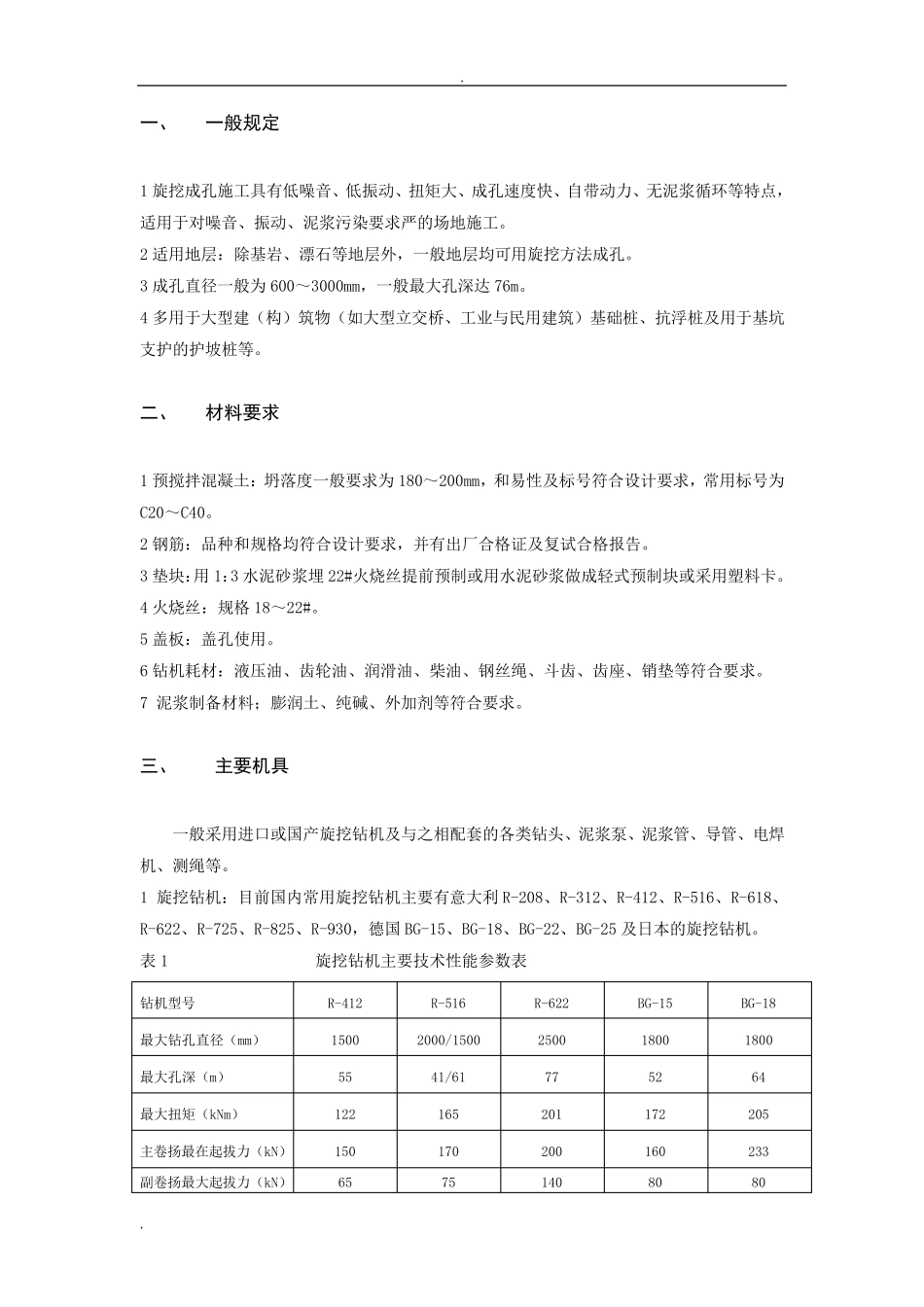

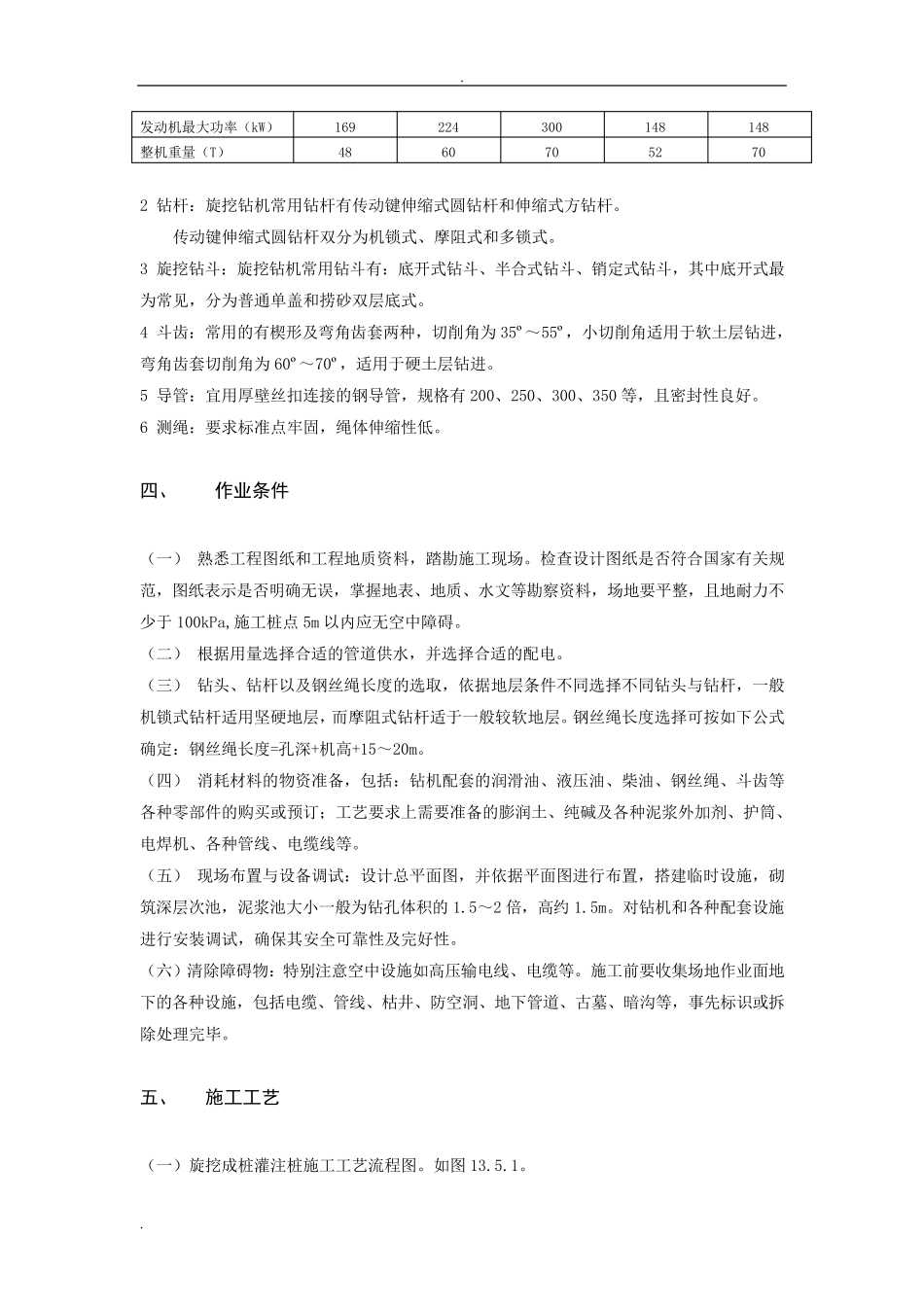

. . 旋 挖 成 孔 灌 注 桩 . . 一、 一般规定 1 旋挖成孔施工具有低噪音、低振动、扭矩大、成孔速度快、自带动力、无泥浆循环等特点，适用于对噪音、振动、泥浆污染要求严的场地施工。 2 适用地层：除基岩、漂石等地层外，一般地层均可用旋挖方法成孔。 3 成孔直径一般为 600～3000mm，一般最大孔深达 76m。 4 多用于大型建（构）筑物（如大型立交桥、工业与民用建筑）基础桩、抗浮桩及用于基坑支护的护坡桩等。 二、 材料要求 1 预搅拌混凝土：坍落度一般要求为 180～200mm，和易性及标号符合设计要求，常用标号为C20～C40。 2 钢筋：品种和规格均符合设计要求，并有出厂合格证及复试合格报告。 3 垫块：用 1：3 水泥砂浆埋 22#火烧丝提前预制或用水泥砂浆做成轻式预制块或采用塑料卡。 4 火烧丝：规格 18～22#。 5 盖板：盖孔使用。 6 钻机耗材：液压油、齿轮油、润滑油、柴油、钢丝绳、斗齿、齿座、销垫等符合要求。 7 泥浆制备 材料； 膨 润土、纯 碱 、外加 剂 等符合要求。 三、 主要机具 一般采用进 口 或国 产 旋挖钻机及与之 相 配 套 的各 类 钻头 、泥浆泵 、泥浆管 、导 管 、电 焊机、测 绳等。 1 旋挖钻机：目 前国 内 常用旋挖钻机主 要有意 大利 R-208、R-312、R-412、R-516、R-618、R-622、R-725、R-825、R-930，德 国 BG-15、BG-18、BG-22、BG-25 及日 本 的旋挖钻机。 表 1 旋挖钻机主 要技 术 性能 参 数 表 钻机型号 R-412 R-516 R-622 BG-15 BG-18 最大钻孔直径（mm） 1500 2000/1500 2500 1800 1800 最大孔深（m） 55 41/61 77 52 64 最大扭矩（kNm） 122 165 201 172 205 主 卷 扬 最在 起 拔 力（kN） 150 170 200 160 233 副 卷 扬 最大起 拔 力（kN） 65 75 140 80 80 . . 发动机最大功率（kW） 169 224 300 148 148 整机重量（T） 48 60 70 52 70 2 钻杆：旋挖钻机常用钻杆有传动键伸缩式圆钻杆和伸缩式方钻杆。 传动键伸缩式圆钻杆双分为机锁式、摩阻式和多锁式。 3 旋挖钻斗：旋挖钻机常用钻斗有：底开式钻斗、半合式钻斗、销定式钻斗，其中底开式最为常见，分为普通单盖和捞砂双层底式。 4 斗齿：常用的有楔形及弯角齿套两种，切削角为35º～ 55º，小 切削角适 用于 软 土 层钻进 ，弯角齿套切削角为60º～ 70º，适 用于 硬 土 ...
