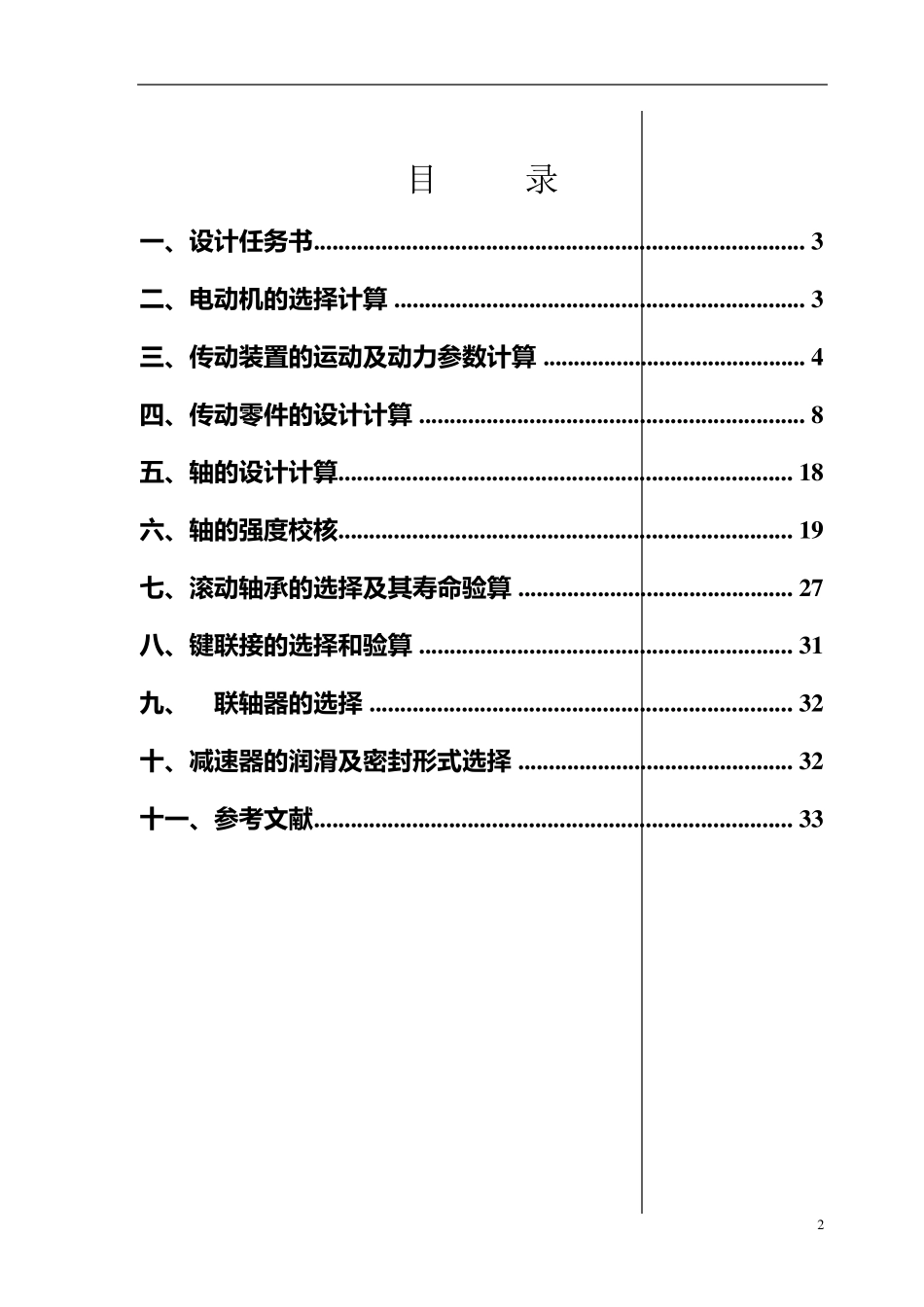

机械设计课程设计 说 明 书 东北大学 机械工程及自动化专业 2007 级 2 班 设 计 者：孙铭康 指导教师：*** 2010 年 3 月 24 日 2 目 录 一 、设计任务书 ................................................................................ 3 二、电动机的选择计算 ................................................................... 3 三、传动装置的运动及动力参数计算 ........................................... 4 四、传动零件的设计计算 ............................................................... 8 五、轴的设计计算.......................................................................... 1 8 六、轴的强度校核.......................................................................... 1 9 七、滚动轴承的选择及其寿命验算 ............................................. 2 7 八、键联接的选择和验算 ............................................................. 3 1 九、 联轴器的选择 ..................................................................... 3 2 十、减速器的润滑及密封形式选择 ............................................. 3 2 十一 、参考文献 .............................................................................. 3 3 3 一、设计任务书 1） 设计题目 ：设计胶带输送机的传动装置 2） 工作条件： 工作年限 工作班制 工作环境 载荷性质 生产批量 8 2 清洁 平稳 小批 3） 技术数据 题号 滚筒圆周力F(N) 带速 v(m/s) 滚筒直径 D(mm) 滚筒长度 L(mm) ZL-10A 16000 0.24 400 850 二、电动机的选择计算 1）、选择电动机系列 根据工作要求及工作条件，应选用Y 系列，三相异步电动机，封闭式结构，电压380 伏。 2）、滚筒转动所需要的有效功率 kwFVpw84.3100024.0160001000 根据表4.2-9 确定各部分的效率: 传动滚筒效率 η滚=0.96 联轴器效率 η联=0.99 联轴器效率 η联=0.99 滚动轴承效率 η轴承=0.99 开式齿轮的传动效率 η开齿=0.95（脂润滑） 闭式齿轮的传动效率 η闭齿=0.97（8 级精度） 所需的电动机的功率 kwppwr8.4800.084.3  3). 滚筒的转速为： min/5.114.024.06060rDvn滚筒 4 查表4.12-1，选电动...
