机械零件检验作业指导书

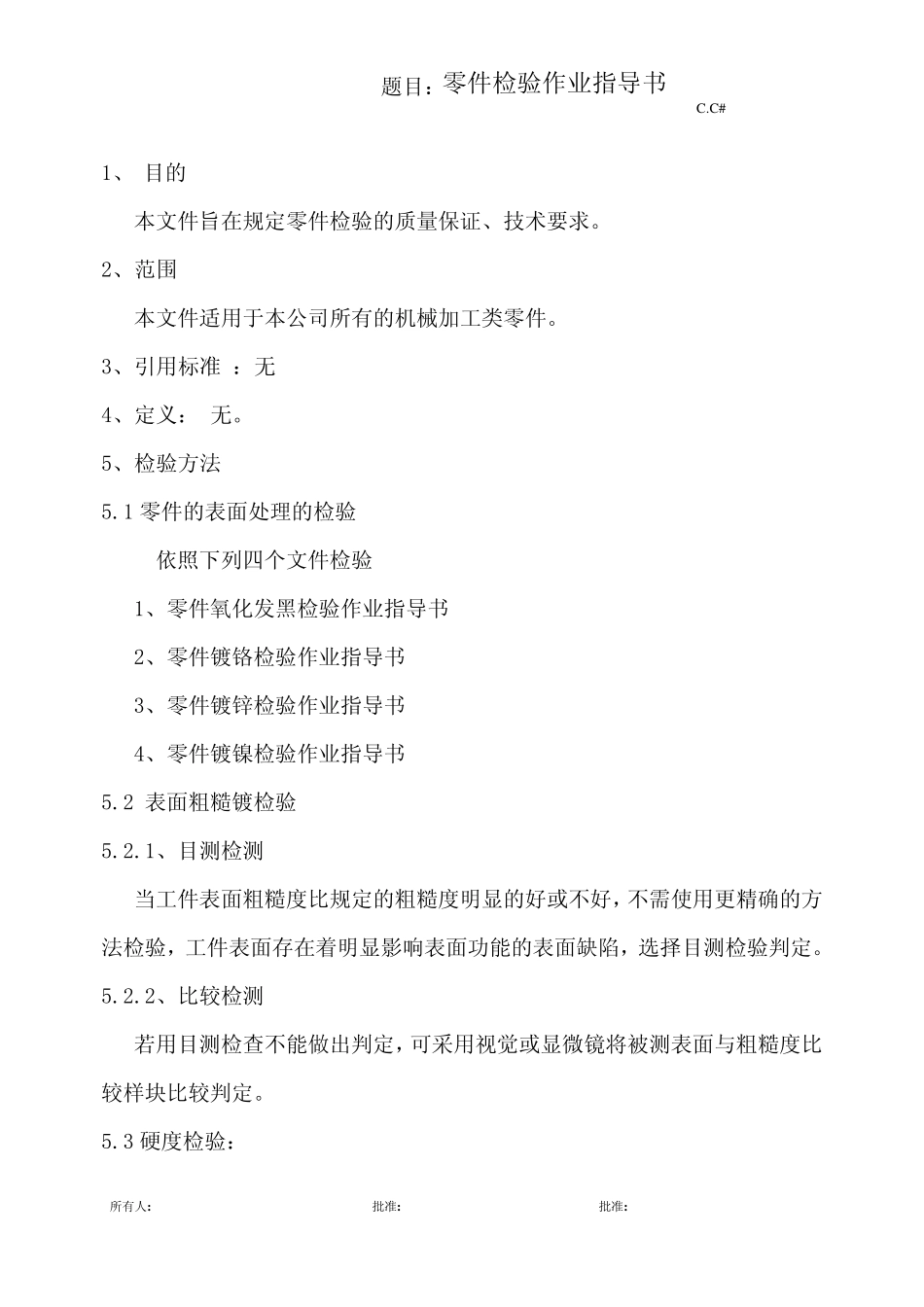

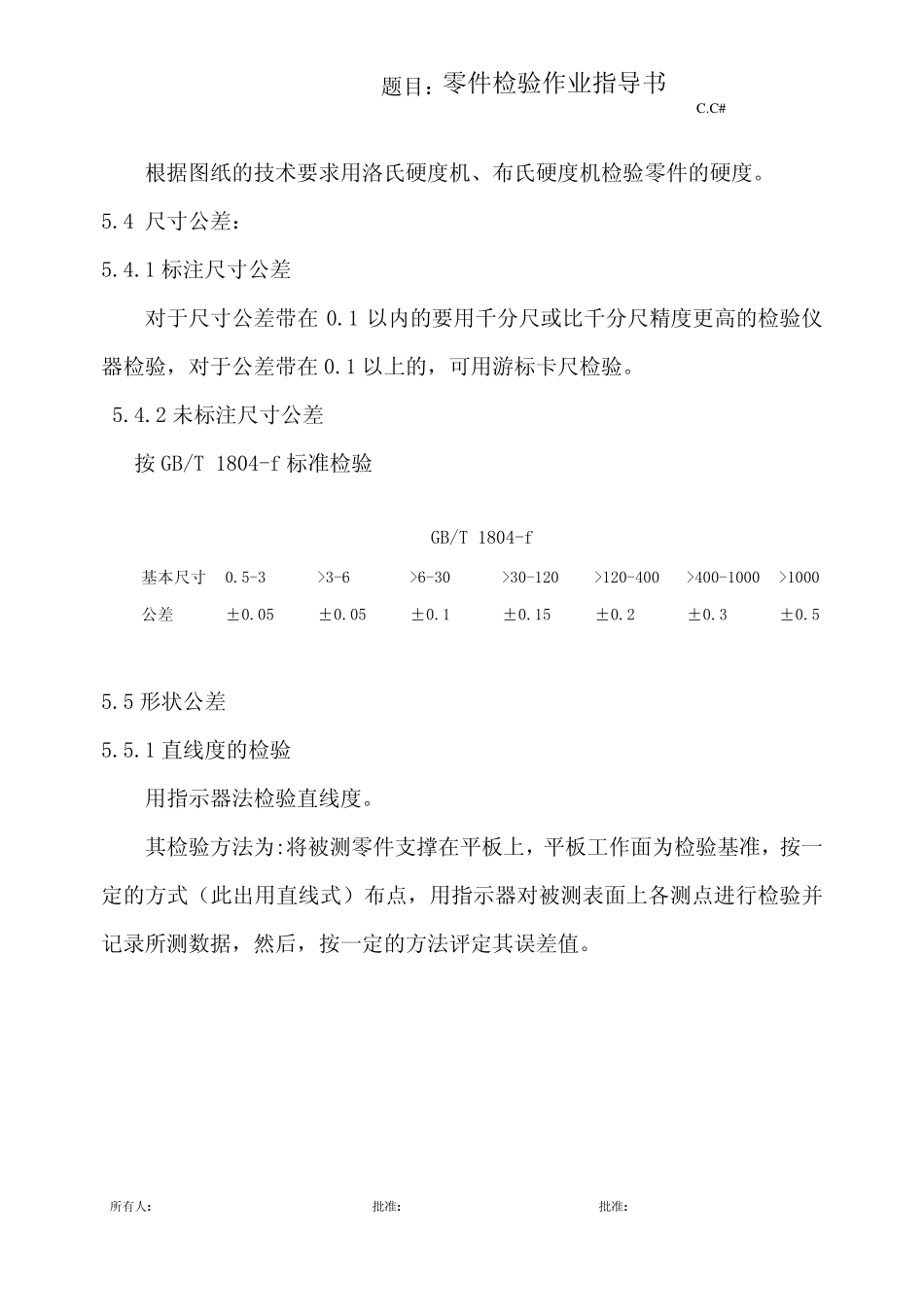

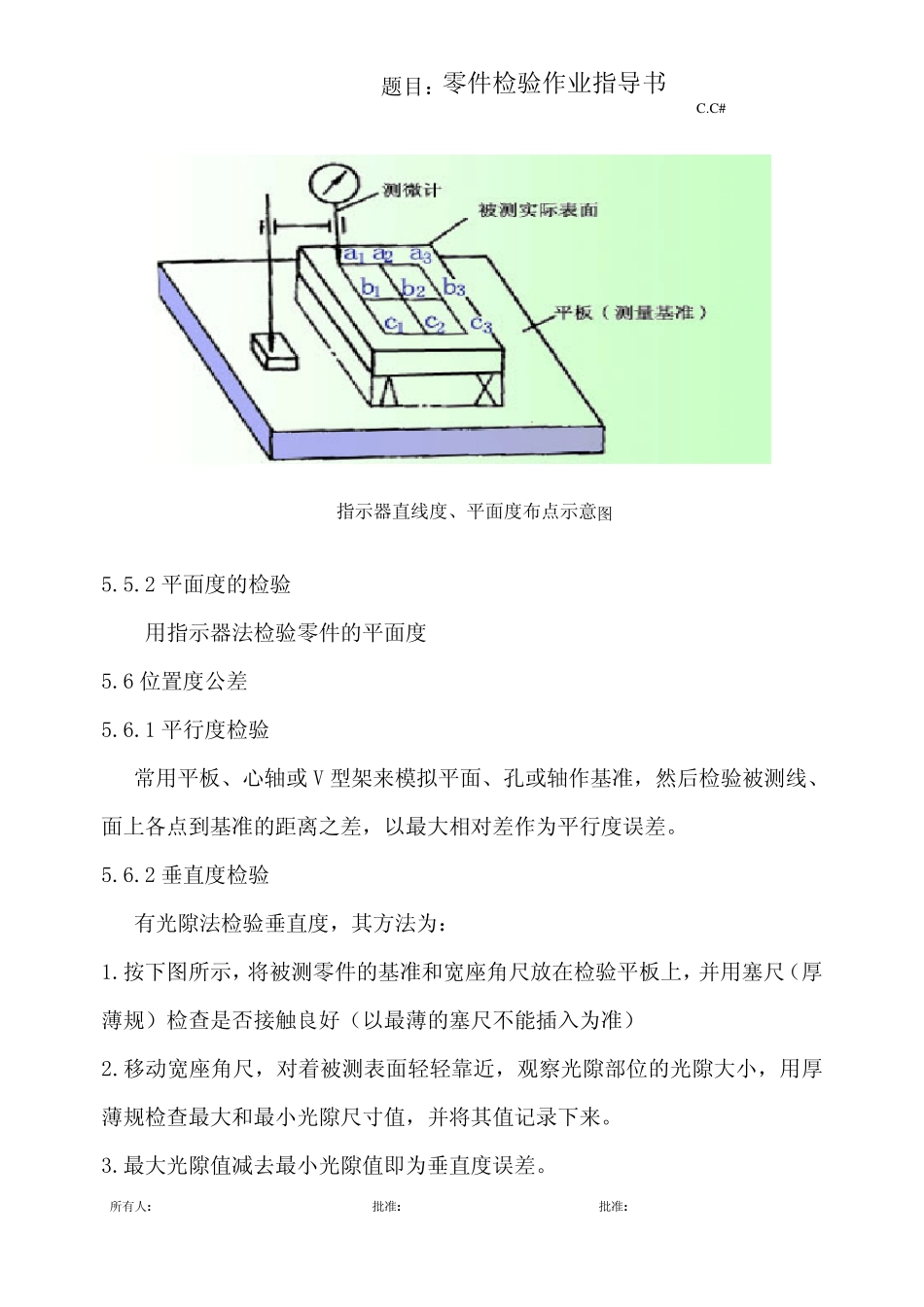

题目：零件检验作业指导书 C .C # 所有人: 批准: 批准: 1、 目的 本文件旨在规定零件检验的质量保证、技术要求。 2、范围 本文件适用于本公司所有的机械加工类零件。 3、引用标准 ：无 4、定义： 无。 5、检验方法 5.1 零件的表面处理的检验 依照下列四个文件检验 1、零件氧化发黑检验作业指导书 2、零件镀铬检验作业指导书 3、零件镀锌检验作业指导书 4、零件镀镍检验作业指导书 5.2 表面粗糙镀检验 5.2.1、目测检测 当工件表面粗糙度比规定的粗糙度明显的好或不好，不需使用更精确的方法检验，工件表面存在着明显影响表面功能的表面缺陷，选择目测检验判定。 5.2.2、比较检测 若用目测检查不能做出判定，可采用视觉或显微镜将被测表面与粗糙度比较样块比较判定。 5.3 硬度检验： 题目：零件检验作业指导书 C .C # 所有人: 批准: 批准: 根据图纸的技术要求用洛氏硬度机、布氏硬度机检验零件的硬度。 5.4 尺寸公差： 5.4.1 标注尺寸公差 对于尺寸公差带在0.1 以内的要用千分尺或比千分尺精度更高的检验仪器检验，对于公差带在0.1 以上的，可用游标卡尺检验。 5.4.2 未标注尺寸公差 按GB/T 1804-f 标准检验 5.5 形状公差 5.5.1 直线度的检验 用指示器法检验直线度。 其检验方法为:将被测零件支撑在平板上，平板工作面为检验基准，按一定的方式（此出用直线式）布点，用指示器对被测表面上各测点进行检验并记录所测数据，然后，按一定的方法评定其误差值。 GB/T 1804-f 基本尺寸 0.5-3 >3-6 >6-30 >30-120 >120-400 >400-1000 >1000公差 ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 题目：零件检验作业指导书 C .C # 所有人: 批准: 批准: 5.5.2 平面度的检验 用指示器法检验零件的平面度 5.6 位置度公差 5.6.1 平行度检验 常用平板、心轴或 V 型架来模拟平面、孔或轴作基准，然后检验被测线、面上各点到基准的距离之差，以最大相对差作为平行度误差。 5.6.2 垂直度检验 有光隙法检验垂直度，其方法为： 1.按下图所示，将被测零件的基准和宽座角尺放在检验平板上，并用塞尺（厚薄规）检查是否接触良好（以最薄的塞尺不能插入为准） 2.移动宽座角尺，对着被测表面轻轻靠近，观察光隙部位的光隙大小，用厚薄规检查最大和最小光隙尺寸值，并将其值记录下来。 3.最大光隙值减去最小光隙值即为垂直度误差。 指示器直线度、平面度布点示意图 题目：...
