机械顶管施工工艺标准[王远峰]

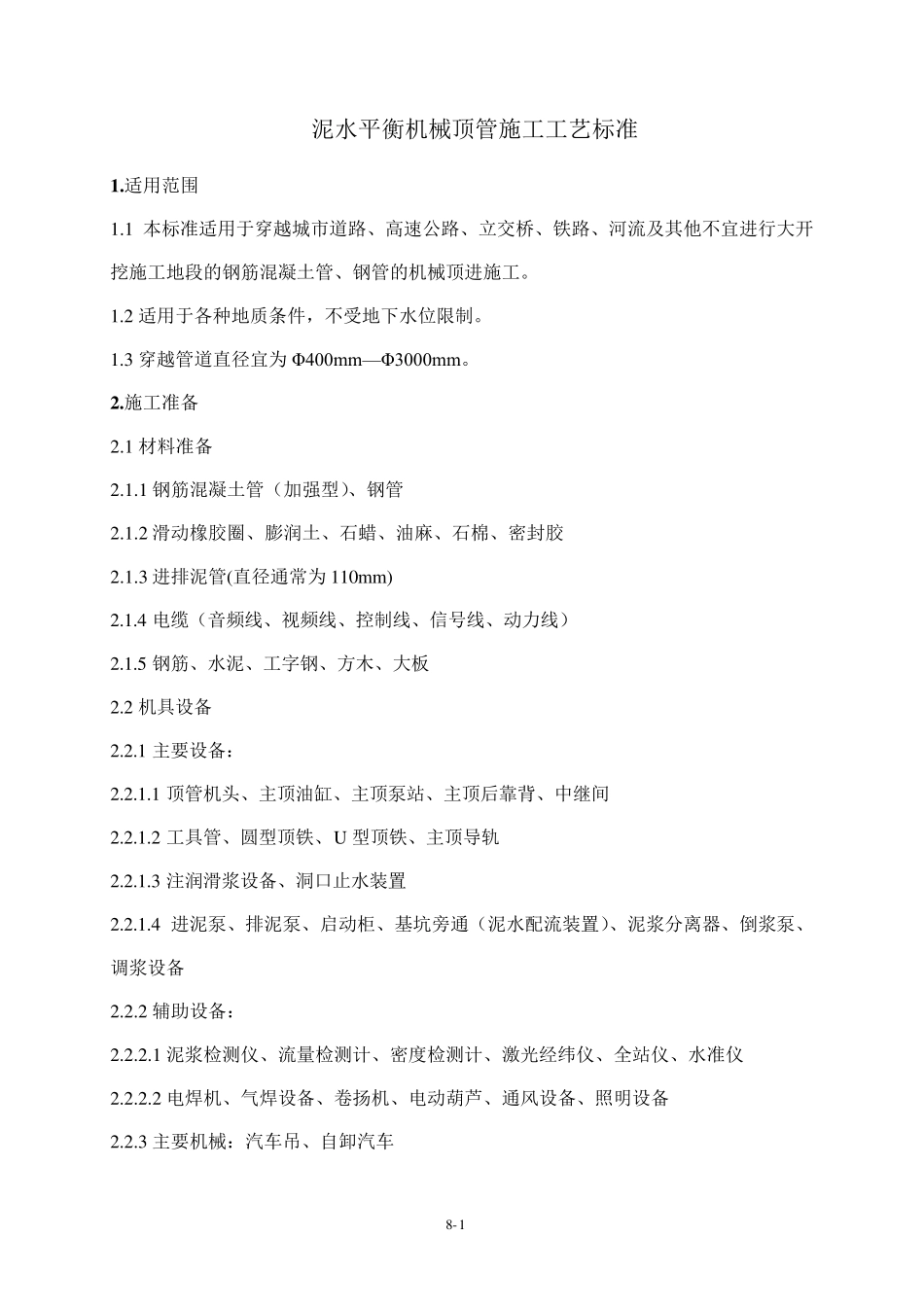

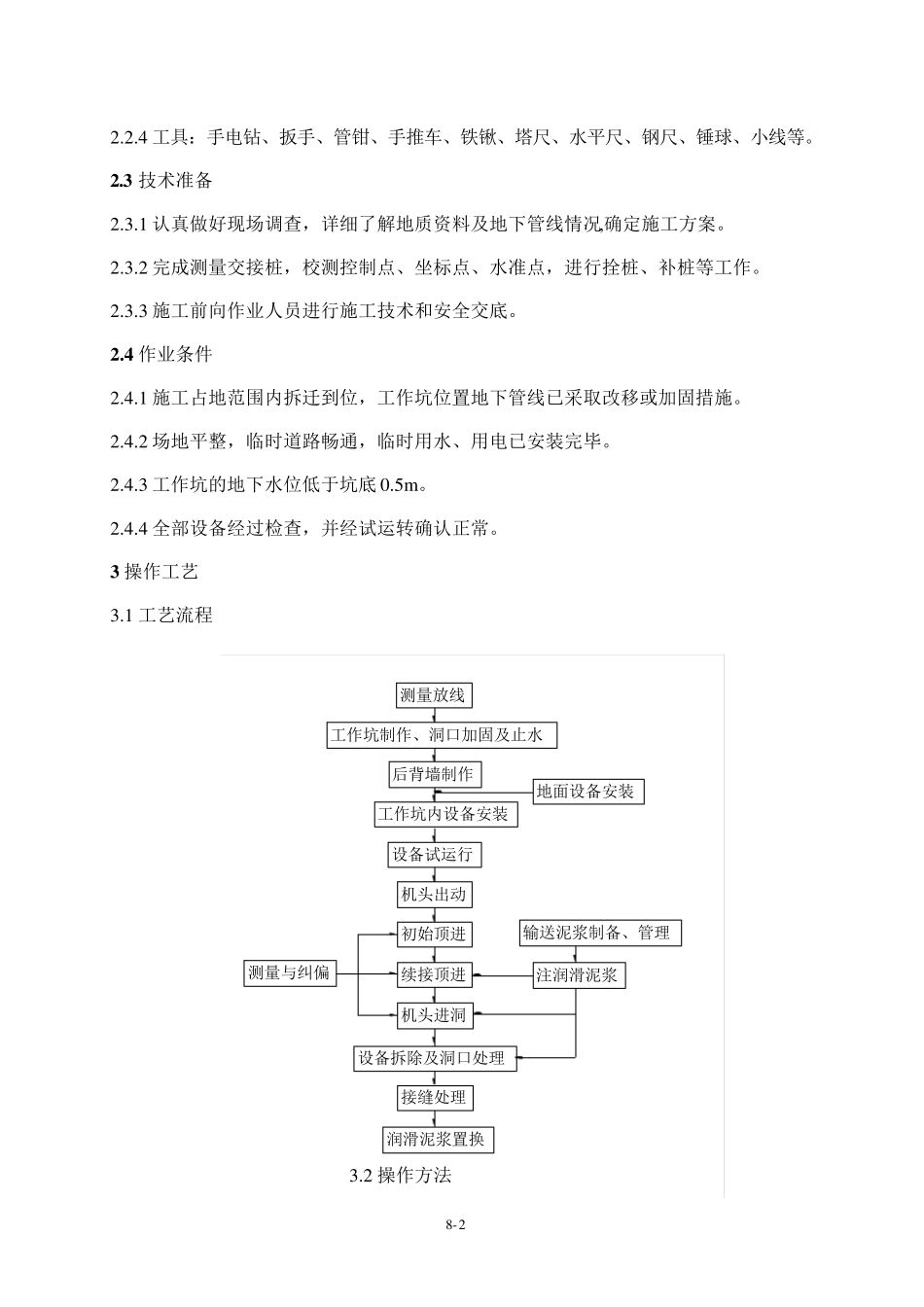

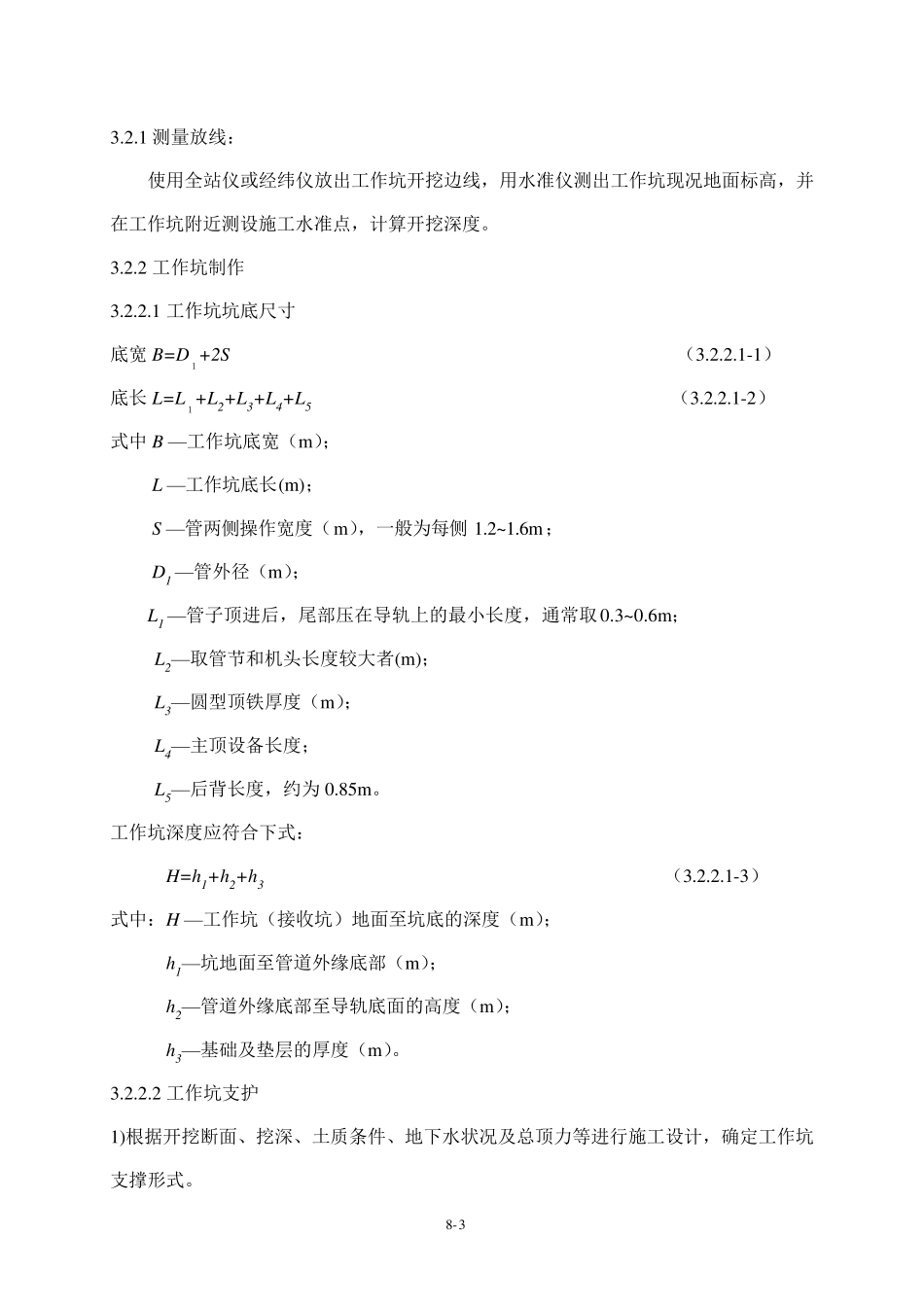

8- 1 泥水平衡机械顶管施工工艺标准 1 .适用范围 1.1 本标准适用于穿越城市道路、高速公路、立交桥、铁路、河流及其他不宜进行大开挖施工地段的钢筋混凝土管、钢管的机械顶进施工。 1.2 适用于各种地质条件，不受地下水位限制。 1.3 穿越管道直径宜为 Φ400mm— Φ3000mm。 2 .施工准备 2.1 材料准备 2.1.1 钢筋混凝土管（加强型）、钢管 2.1.2 滑动橡胶圈、膨润土、石蜡、油麻、石棉、密封胶 2.1.3 进排泥管(直径通常为 110mm) 2.1.4 电缆（音频线、视频线、控制线、信号线、动力线） 2.1.5 钢筋、水泥、工字钢、方木、大板 2.2 机具设备 2.2.1 主要设备： 2.2.1.1 顶管机头、主顶油缸、主顶泵站、主顶后靠背、中继间 2.2.1.2 工具管、圆型顶铁、U 型顶铁、主顶导轨 2.2.1.3 注润滑浆设备、洞口止水装置 2.2.1.4 进泥泵、排泥泵、启动柜、基坑旁通（泥水配流装置）、泥浆分离器、倒浆泵、调浆设备 2.2.2 辅助设备： 2.2.2.1 泥浆检测仪、流量检测计、密度检测计、激光经纬仪、全站仪、水准仪 2.2.2.2 电焊机、气焊设备、卷扬机、电动葫 芦 、通风 设备、照 明 设备 2.2.3 主要机械：汽 车 吊 、自 卸 汽 车 8- 2 2.2.4 工具：手电钻、扳手、管钳、手推车、铁锹、塔尺、水平尺、钢尺、锤球、小线等。 2 .3 技术准备 2.3.1 认真做好现场调查，详细了解地质资料及地下管线情况,确定施工方案。 2.3.2 完成测量交接桩，校测控制点、坐标点、水准点，进行拴桩、补桩等工作。 2.3.3 施工前向作业人员进行施工技术和安全交底。 2 .4 作业条件 2.4.1 施工占地范围内拆迁到位，工作坑位置地下管线已采取改移或加固措施。 2.4.2 场地平整，临时道路畅通，临时用水、用电已安装完毕。 2.4.3 工作坑的地下水位低于坑底 0.5m 。 2.4.4 全部设备经过检查，并经试运转确认正常。 3 操作工艺 3.1 工艺流程 3.2 操作方法 设备拆除及洞口处理接缝处理输送泥浆制备、管理地面设备安装润滑泥浆置换注润滑泥浆测量与纠偏机头进洞续接顶进初始顶进机头出动设备试运行工作坑内设备安装后背墙制作工作坑制作、洞口加固及止水测量放线 8- 3 3.2.1 测量放线： 使用全站仪或经纬仪放出工作坑开挖边线，用水准仪测出工作坑现况地面标高，并在工作坑附近测设施工水准点，计算开挖深度。 3.2.2 工作坑制作 3.2.2.1 工作坑坑底尺寸 底宽B=D１+2S （3.2.2.1-1） 底长L=L...
