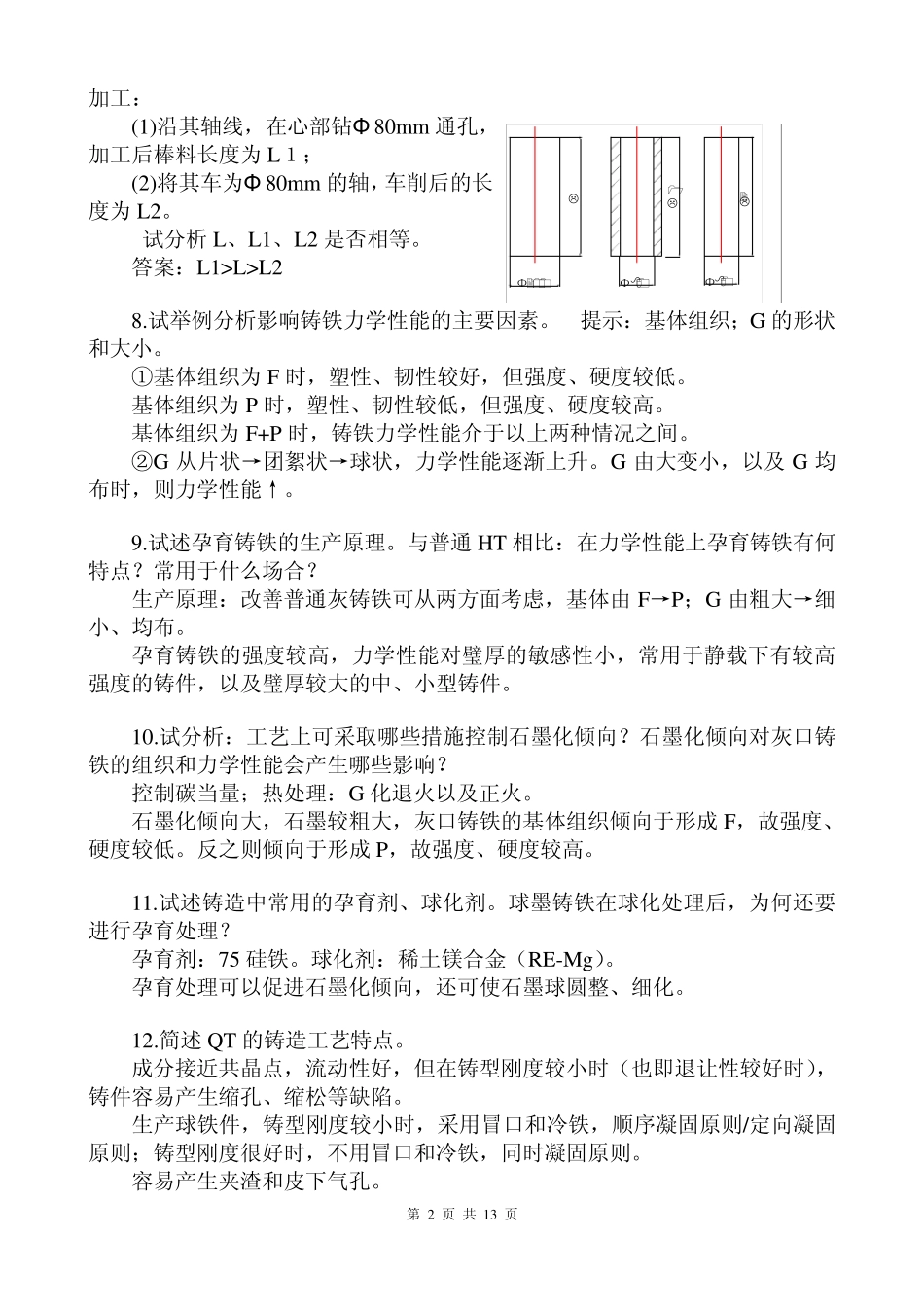

第 1 页 共 13 页 《材料成形技术基础》复习思考题 第一篇 铸造 1.何谓液态合金的充型能力？充型能力不足，铸件易产生的主要缺陷有哪些？ 充型能力：液态金属充满铸型型腔，获得形状完整、尺寸精确、轮廓清晰铸件的能力。 充型能力不足，会产生浇不足、冷隔、气孔、夹渣等缺陷。 提高充型能力的方法：1）选择凝固温度范围小的合金；2）适当提高浇注温度、充型压力；3）合理设计浇注系统结构；4）铸型预热，合理的铸型蓄热系数和铸型发气量；5）合理设计铸件结构。 2.影响液态合金充型能力的主要因素有哪些？ 影响液态合金充型能力的主要因素有：流动性、铸型条件、浇注条件和铸件结构等。 3.浇注温度过高或过低，对铸件质量有何影响？ 浇注温度过低，会产生浇不足、冷隔、气孔、夹渣等缺陷。浇注温度过高，液态合金的收缩增大，吸气量增加，氧化严重，容易导致产生缩孔、缩松、气孔、粘砂、粗晶等缺陷。可见，浇注温度过高或过低，都会产生气孔。 4.如何实现同时凝固？目的是什么？该原则适用于何种形状特征的铸件？ 铸件薄璧部位设置在浇、冒口附近，而厚璧部位用冷铁加快冷却，使各部位的冷却速度趋于一致，从而实现同时凝固。目的：防止热应力和变形。该原则适用于壁厚均匀的铸件。 注意：壁厚均匀，并非要求壁厚完全相同，而是铸件各部位的冷却速度相近。 5.试述产生缩孔、缩松的机理。凝固温度范围大的合金，其缩孔倾向大还是缩松倾向大？与铸铁相比较，铸钢的缩孔、缩松倾向如何？ 产生缩孔、缩松的机理：物理机制是因为液态收缩量＋凝固收缩量 ＞ 固态收缩量（或写为：体收缩量＞线收缩量）；工艺原因则是由于补缩不足。 凝固温度范围大的合金，其缩松倾向大。与铸铁相比较，铸钢的缩孔、缩松倾向大。 6.试述冒口与冷铁的作用。 冒口：补缩、排气。冷铁：调整冷却速度。冒口：补缩、排气。冷铁：调整冷却速度。 7.一批铸钢棒料（Φ 200×L m m ），落砂清理后，立即分别进行如下的切削 第 2 页 共 13 页 加工： (1)沿其轴线，在心部钻Φ 80m m 通孔，加工后棒料长度为L１； (2)将其车为Φ 80m m 的轴，车削后的长度为L2。 试分析L、L1、L2 是否相等。 答案：L1>L>L2 8.试举例分析影响铸铁力学性能的主要因素。 提示：基体组织；G 的形状和大小。 ①基体组织为F 时，塑性、韧性较好，但强度、硬度较低。 基体组织为P 时，塑性、韧性较低，但强度、硬度较高。 基体组织为F+P 时，...
