工程图绘图标准

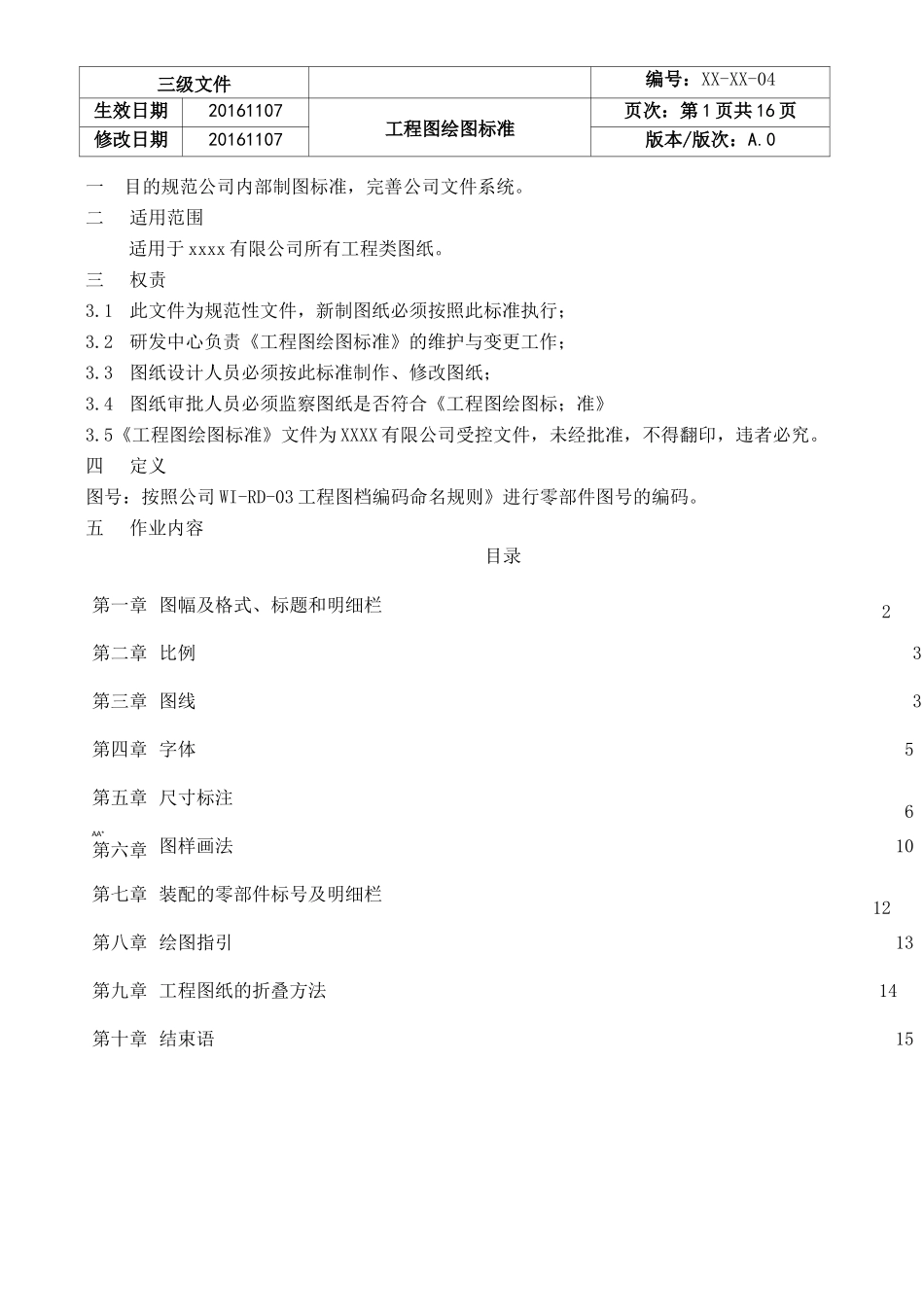

工程图绘图标准_第1页
1/18

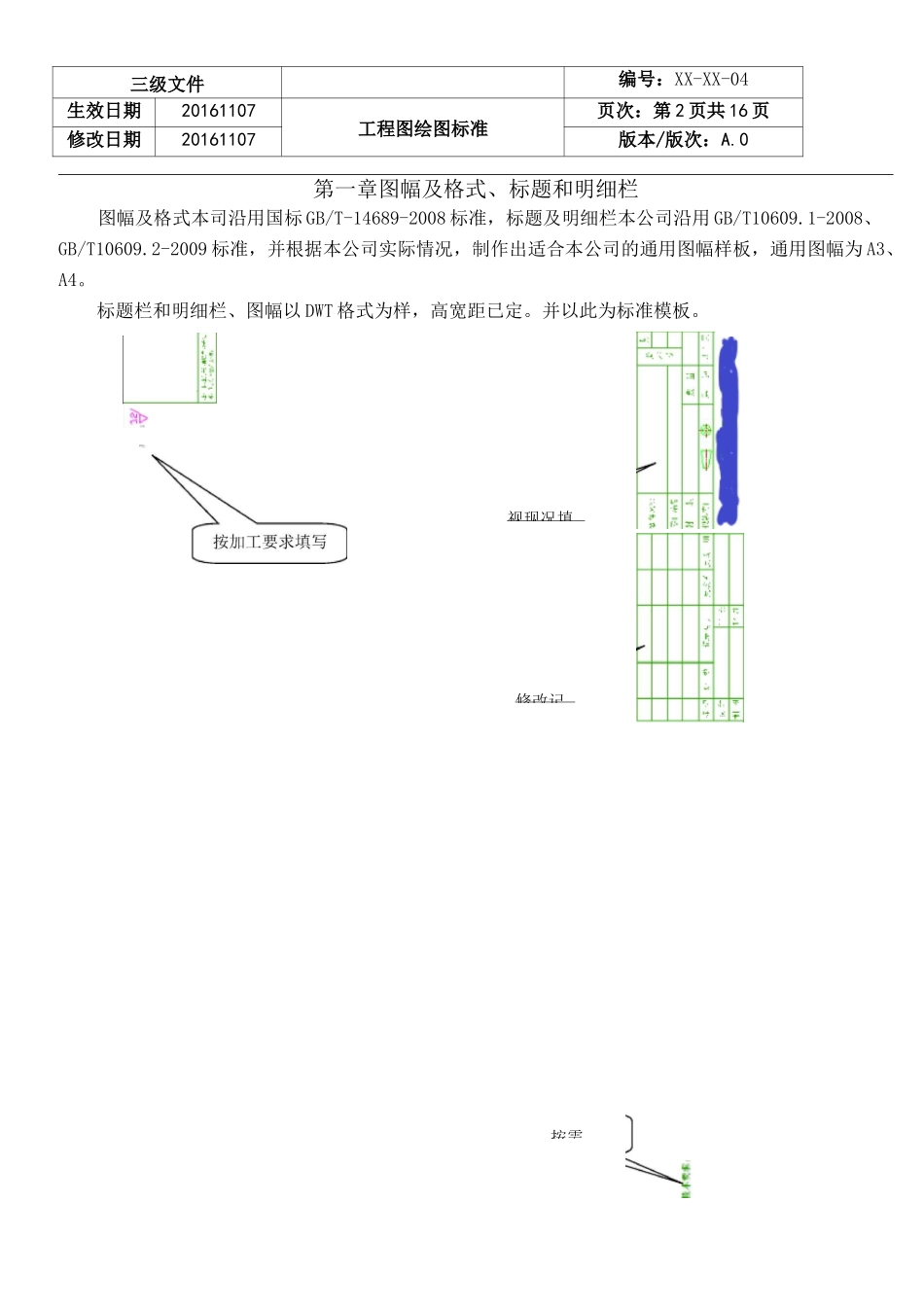

工程图绘图标准_第2页
2/18

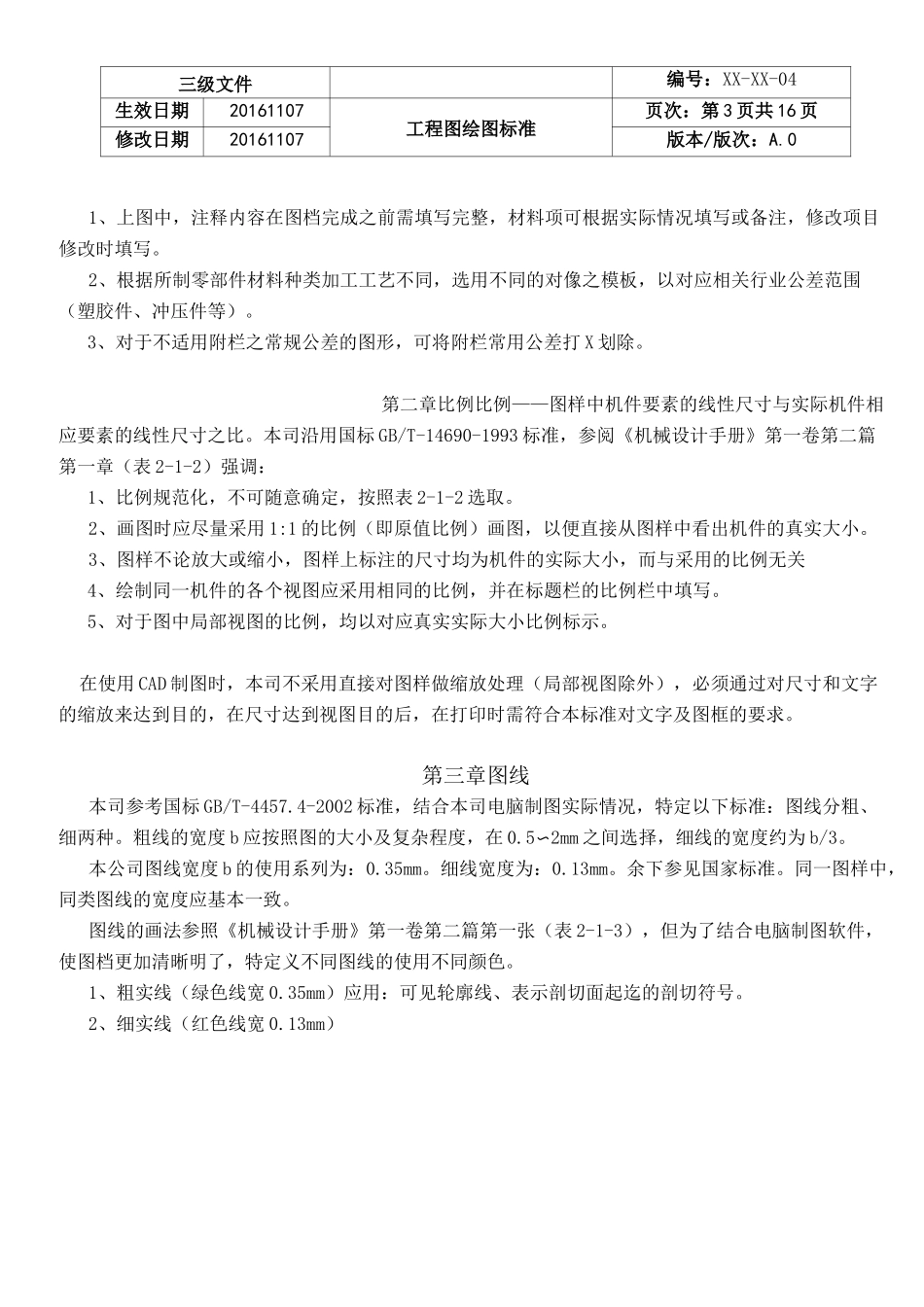

工程图绘图标准_第3页
3/18
三级文件编号:XX-XX-04生效日期20161107工程图绘图标准页次:第 1 页共 16 页修改日期20161107版本/版次:A.0一目的规范公司内部制图标准,完善公司文件系统。二适用范围适用于 xxxx 有限公司所有工程类图纸。三权责3.1此文件为规范性文件,新制图纸必须按照此标准执行;3.2研发中心负责《工程图绘图标准》的维护与变更工作;3.3图纸设计人员必须按此标准制作、修改图纸;3.4图纸审批人员必须监察图纸是否符合《工程图绘图标;准》3.5《工程图绘图标准》文件为 XXXX 有限公司受控文件,未经批准,不得翻印,违者必究。四定义图号:按照公司 WI-RD-03 工程图档编码命名规则》进行零部件图号的编码。五作业内容目录第一章 图幅及格式、标题和明细栏2第二章 比例3第三章 图线3第四章 字体5第五章 尺寸标注6AA*第六章 图样画法10第七章 装配的零部件标号及明细栏12第八章 绘图指引13第九章 工程图纸的折叠方法14第十章 结束语15!■1•r.!F:■:■-■/a•:打1£」■JJT■*'4ft视现况填修改记三级文件编号:XX-XX-04生效日期20161107工程图绘图标准页次:第 2 页共 16 页修改日期20161107版本/版次:A.0第一章图幅及格式、标题和明细栏图幅及格式本司沿用国标 GB/T-14689-2008 标准,标题及明细栏本公司沿用 GB/T10609.1-2008、GB/T10609.2-2009 标准,并根据本公司实际情况,制作出适合本公司的通用图幅样板,通用图幅为 A3、A4。标题栏和明细栏、图幅以 DWT 格式为样,高宽距已定。并以此为标准模板。按需三级文件编号:XX-XX-04生效日期20161107工程图绘图标准页次:第 3 页共 16 页修改日期20161107版本/版次:A.01、上图中,注释内容在图档完成之前需填写完整,材料项可根据实际情况填写或备注,修改项目修改时填写。2、根据所制零部件材料种类加工工艺不同,选用不同的对像之模板,以对应相关行业公差范围(塑胶件、冲压件等)。3、对于不适用附栏之常规公差的图形,可将附栏常用公差打 X 划除。第二章比例比例——图样中机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。本司沿用国标 GB/T-14690-1993 标准,参阅《机械设计手册》第一卷第二篇第一章(表 2-1-2)强调:1、比例规范化,不可随意确定,按照表 2-1-2 选取。2、画图时应尽量采用 1:1 的比例(即原值比例)画图,以便直接从图样中看出机件的真实大小。3、图样不论放大或缩小,图样上标注的尺寸均为机件的实际大小,而与采用的比例无...
