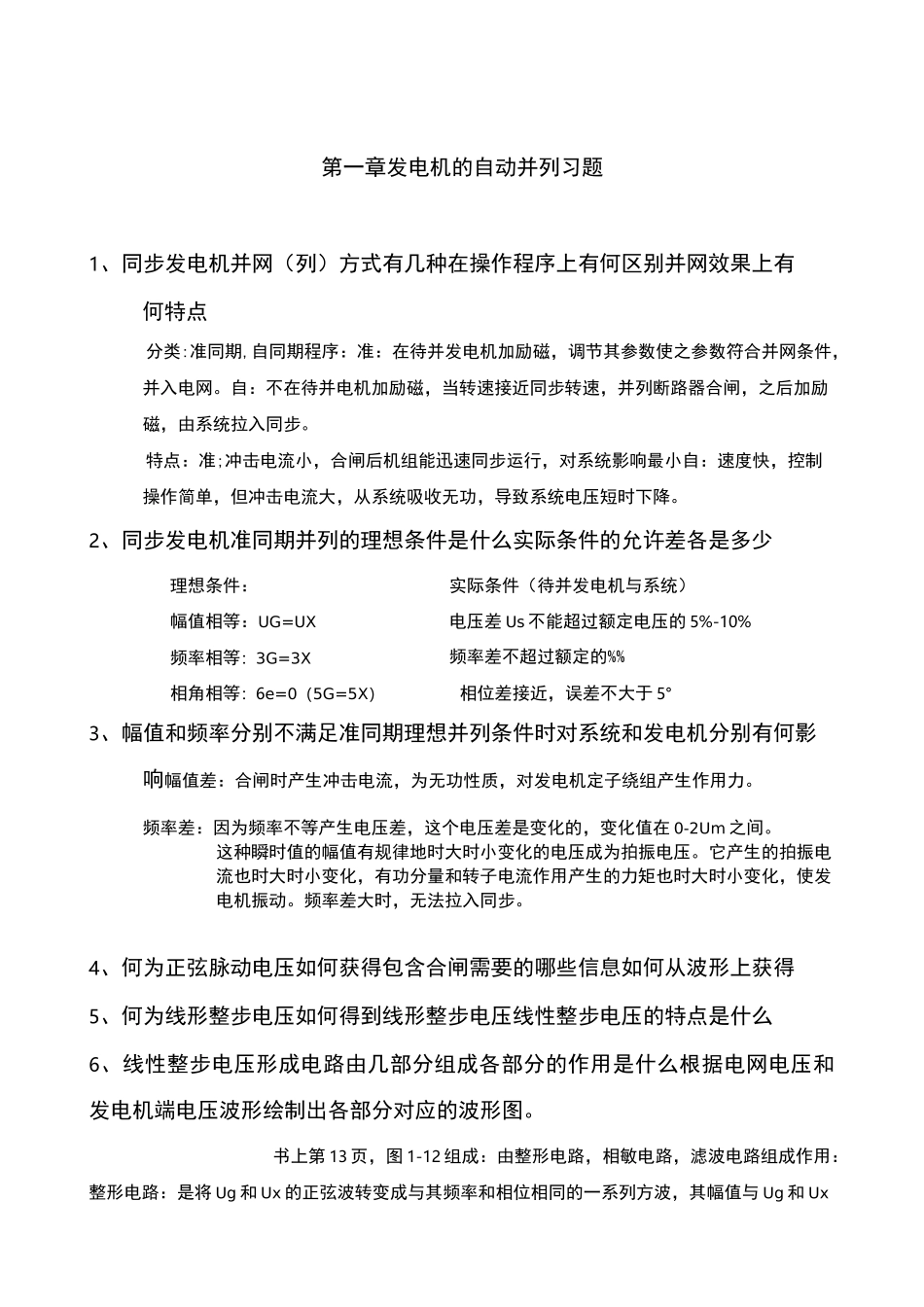

第一章发电机的自动并列习题1、同步发电机并网（列）方式有几种在操作程序上有何区别并网效果上有何特点分类:准同期,自同期程序：准：在待并发电机加励磁，调节其参数使之参数符合并网条件，并入电网。自：不在待并电机加励磁，当转速接近同步转速，并列断路器合闸，之后加励磁，由系统拉入同步。特点：准;冲击电流小，合闸后机组能迅速同步运行，对系统影响最小自：速度快，控制操作简单，但冲击电流大，从系统吸收无功，导致系统电压短时下降。2、同步发电机准同期并列的理想条件是什么实际条件的允许差各是多少理想条件：实际条件（待并发电机与系统）幅值相等：UG=UX电压差 Us 不能超过额定电压的 5%-10%频率相等：3G=3X频率差不超过额定的%%相角相等：6e=0（5G=5X）相位差接近，误差不大于 5°3、幅值和频率分别不满足准同期理想并列条件时对系统和发电机分别有何影响幅值差：合闸时产生冲击电流，为无功性质，对发电机定子绕组产生作用力。频率差：因为频率不等产生电压差，这个电压差是变化的，变化值在 0-2Um 之间。这种瞬时值的幅值有规律地时大时小变化的电压成为拍振电压。它产生的拍振电流也时大时小变化，有功分量和转子电流作用产生的力矩也时大时小变化，使发电机振动。频率差大时，无法拉入同步。4、何为正弦脉动电压如何获得包含合闸需要的哪些信息如何从波形上获得5、何为线形整步电压如何得到线形整步电压线性整步电压的特点是什么6、线性整步电压形成电路由几部分组成各部分的作用是什么根据电网电压和发电机端电压波形绘制出各部分对应的波形图。书上第 13 页，图 1-12 组成：由整形电路，相敏电路，滤波电路组成作用：整形电路：是将 Ug 和 Ux 的正弦波转变成与其频率和相位相同的一系列方波，其幅值与 Ug 和 Ux无关。相敏电路：是在两个输出信号电平相同时输出高电平，两者不同时输出低电平。滤波电路：有低通滤波器和射极跟随器组成，为获得线性整步电压 Us 和&e 的线性相关，采用滤波器使波形平滑7、简述合闸条件的计算过程。Step1：计算 Usmin,如果 UsminWUSy 转 Step2；否则调整 G 来改变 UGStep2：3sy 的计算Step3：如果 3sWssy 继续 Step4；否则调整 G 来改变®G,«s=«G-«XStep4：6e 的计算：5e=tYJ・ssStep5：5eW5ey 合闸；否则调整 G 来改变®G,从而 5e8、简述同步发电机并列后由不同步到同步的过程（要求画图配合说明）。书上第 7 页，图 1-4说明：1、如果发电机电压...
