华为交换机虚拟化解决技术方案

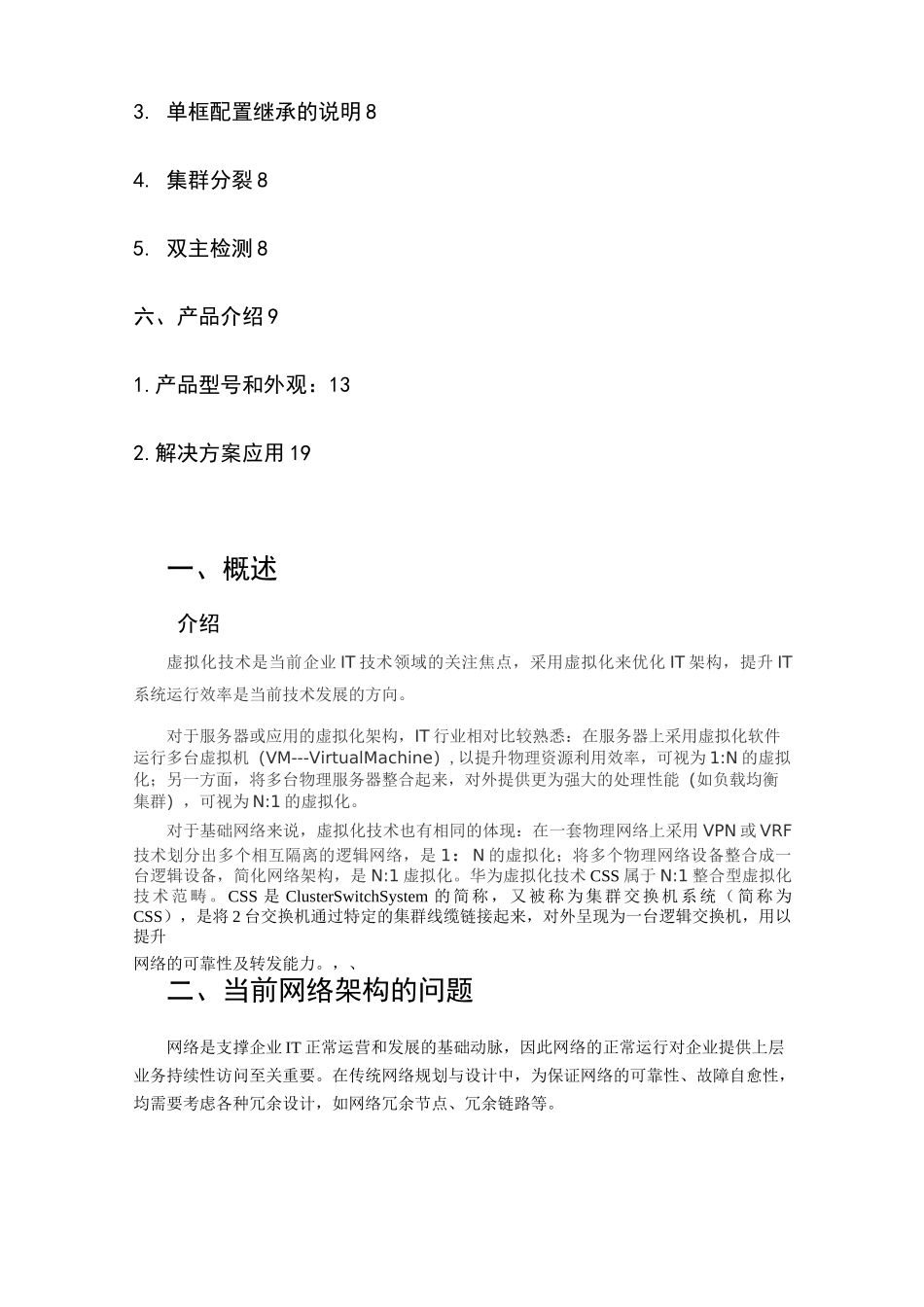

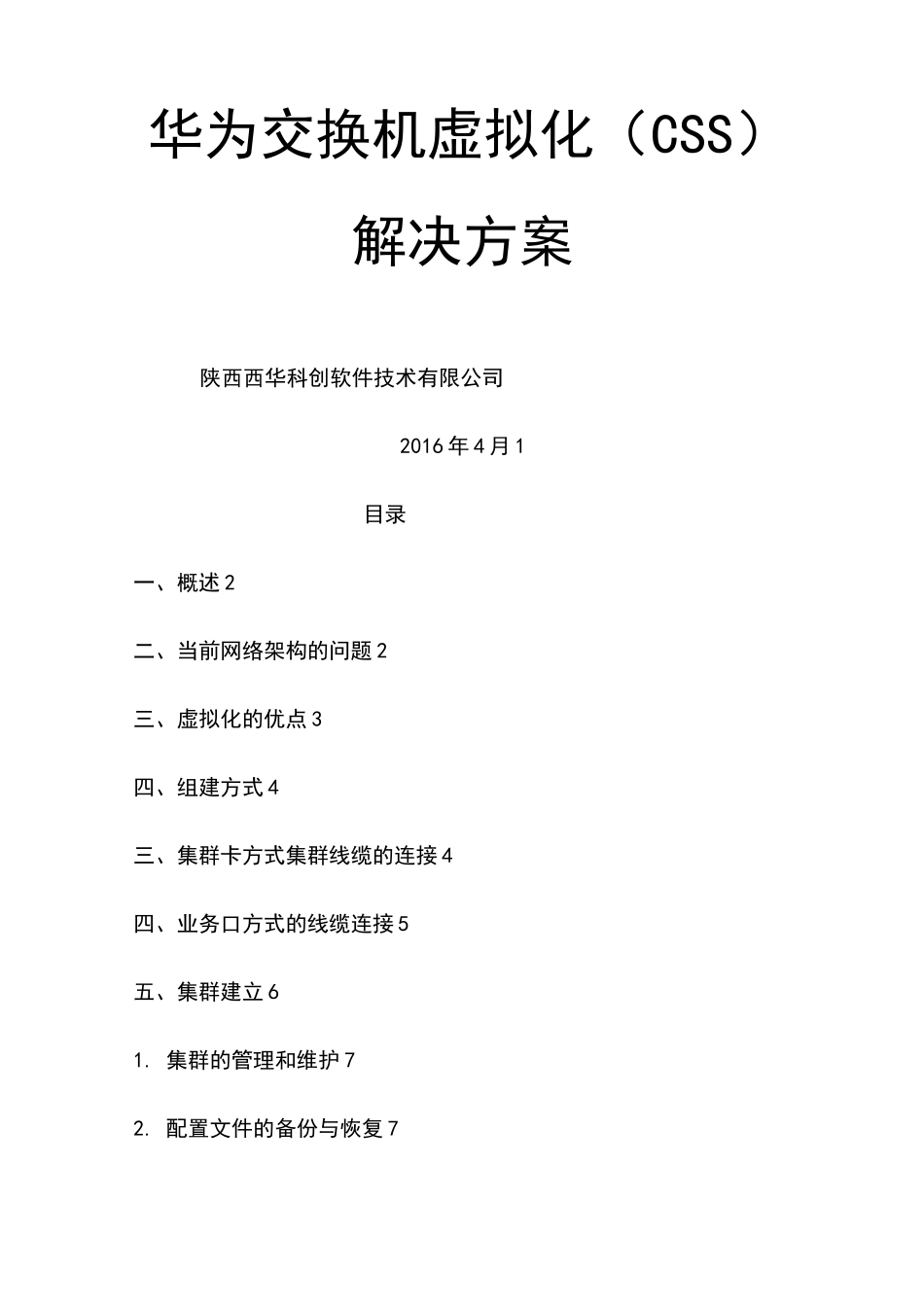

华为交换机虚拟化解决技术方案_第1页
1/21
华为交换机虚拟化解决技术方案_第2页
2/21

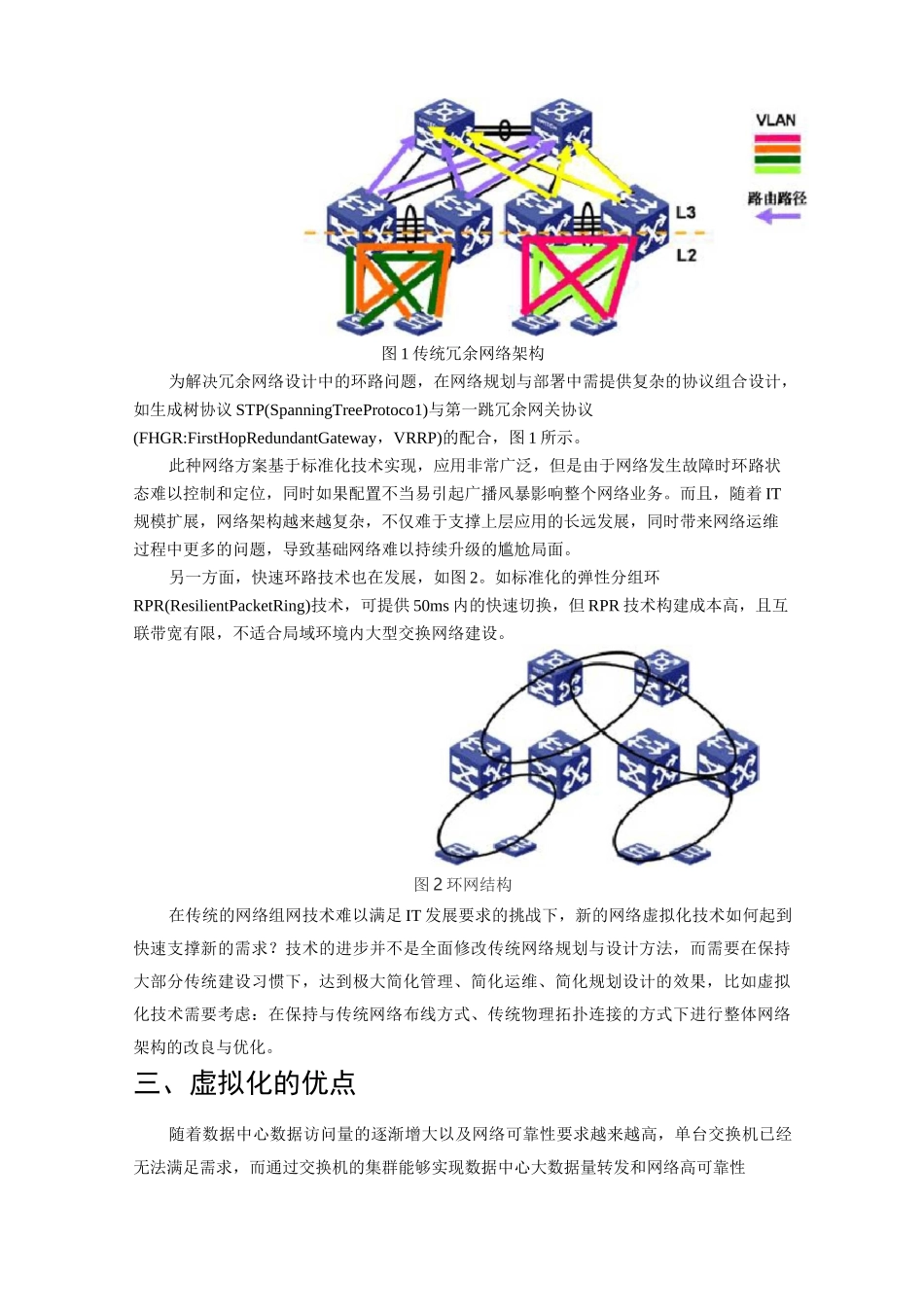

华为交换机虚拟化解决技术方案_第3页
3/21
华为交换机虚拟化(CSS)解决方案陕西西华科创软件技术有限公司2016 年 4 月 1目录一、概述 2二、当前网络架构的问题 2三、虚拟化的优点 3四、组建方式 4三、集群卡方式集群线缆的连接 4四、业务口方式的线缆连接 5五、集群建立 61. 集群的管理和维护 72. 配置文件的备份与恢复 73. 单框配置继承的说明 84. 集群分裂 85. 双主检测 8六、产品介绍 91.产品型号和外观:132.解决方案应用 19一、概述介绍虚拟化技术是当前企业 IT 技术领域的关注焦点,采用虚拟化来优化 IT 架构,提升 IT系统运行效率是当前技术发展的方向。对于服务器或应用的虚拟化架构,IT 行业相对比较熟悉:在服务器上采用虚拟化软件运行多台虚拟机(VM---VirtualMachine),以提升物理资源利用效率,可视为 1:N 的虚拟化;另一方面,将多台物理服务器整合起来,对外提供更为强大的处理性能(如负载均衡集群),可视为 N:1 的虚拟化。对于基础网络来说,虚拟化技术也有相同的体现:在一套物理网络上采用 VPN 或 VRF技术划分出多个相互隔离的逻辑网络,是 1:N 的虚拟化;将多个物理网络设备整合成一台逻辑设备,简化网络架构,是 N:1 虚拟化。华为虚拟化技术 CSS 属于 N:1 整合型虚拟化技术范畴。 CSS 是 ClusterSwitchSystem 的简称,又被称为集群交换机系统(简称为CSS),是将 2 台交换机通过特定的集群线缆链接起来,对外呈现为一台逻辑交换机,用以提升网络的可靠性及转发能力。,、二、当前网络架构的问题网络是支撑企业 IT 正常运营和发展的基础动脉,因此网络的正常运行对企业提供上层业务持续性访问至关重要。在传统网络规划与设计中,为保证网络的可靠性、故障自愈性,均需要考虑各种冗余设计,如网络冗余节点、冗余链路等。图 1 传统冗余网络架构为解决冗余网络设计中的环路问题,在网络规划与部署中需提供复杂的协议组合设计,如生成树协议 STP(SpanningTreeProtoco1)与第一跳冗余网关协议(FHGR:FirstHopRedundantGateway,VRRP)的配合,图 1 所示。此种网络方案基于标准化技术实现,应用非常广泛,但是由于网络发生故障时环路状态难以控制和定位,同时如果配置不当易引起广播风暴影响整个网络业务。而且,随着 IT规模扩展,网络架构越来越复杂,不仅难于支撑上层应用的长远发展,同时带来网络运维过程中更多的问题,导致基础网络难以持续升级的尴尬局面。另一方面,快速环路技术也在发展,如图 2。如标准...
