板卡维修员基础知识

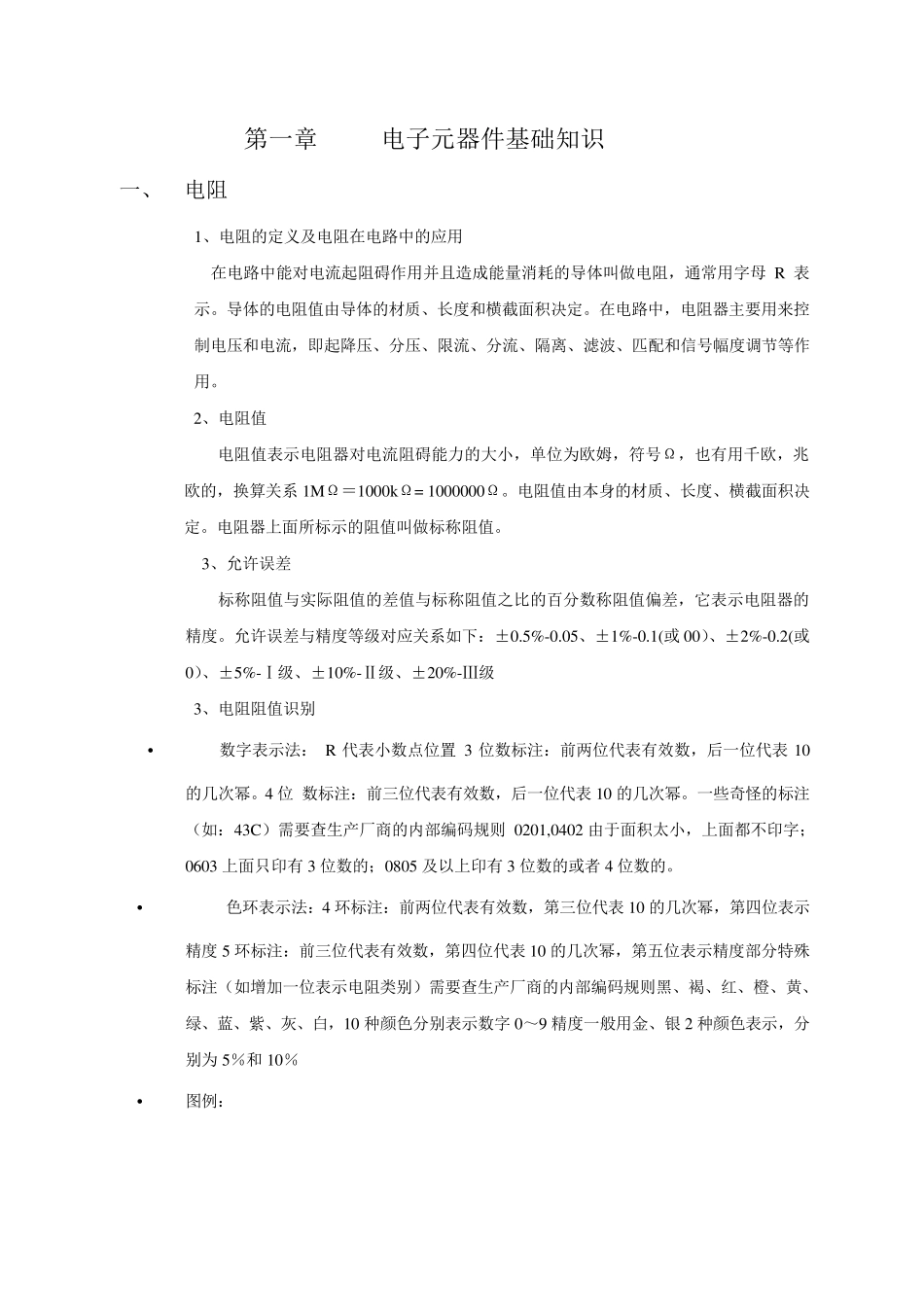

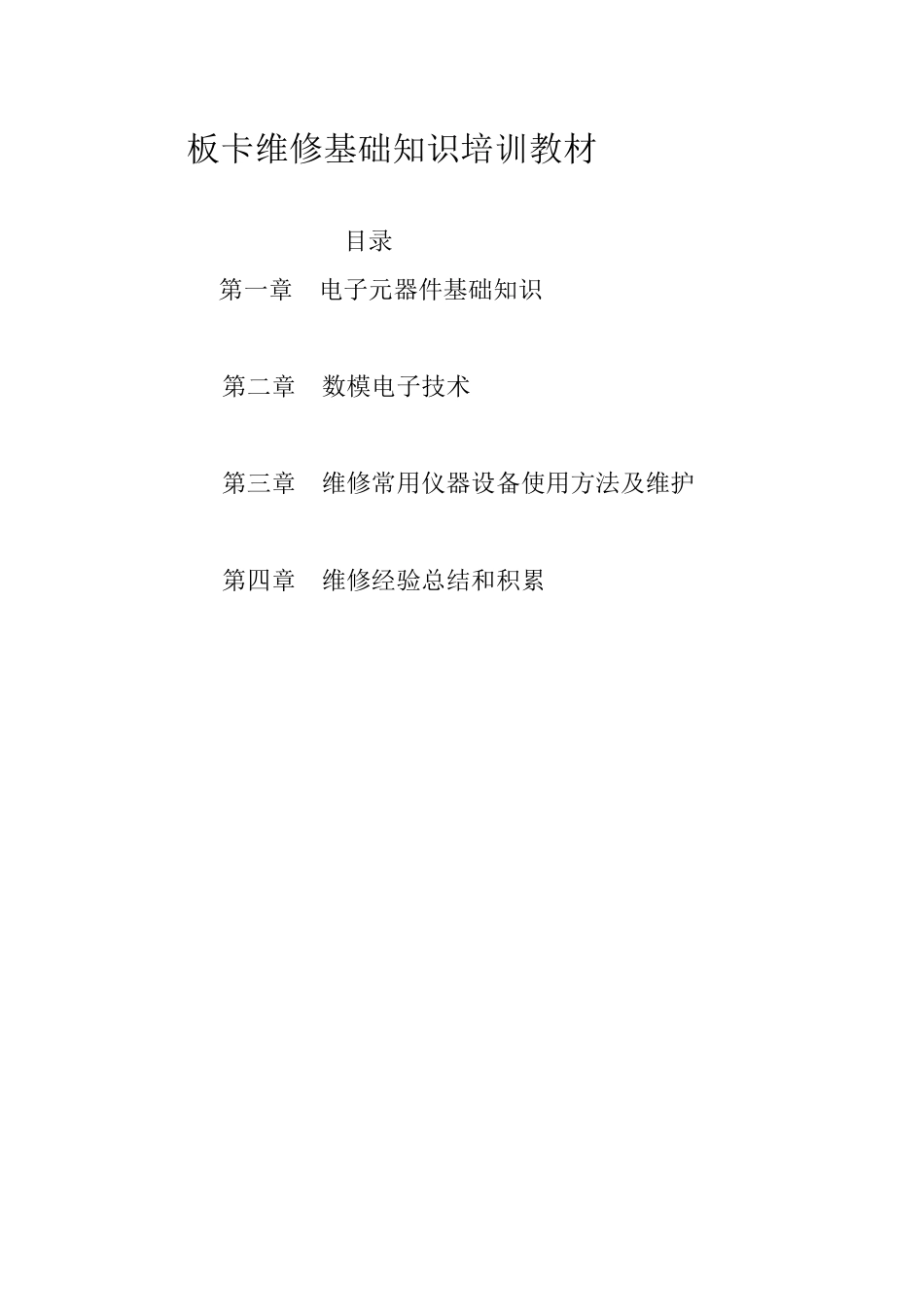

板卡维修基础知识培训教材 目录 第一章 电子元器件基础知识 第二章 数模电子技术 第三章 维修常用仪器设备使用方法及维护 第四章 维修经验总结和积累 第一章 电子元器件基础知识 一、 电阻 1、电阻的定义及电阻在电路中的应用 在电路中能对电流起阻碍作用并且造成能量消耗的导体叫做电阻，通常用字母R 表示。导体的电阻值由导体的材质、长度和横截面积决定。在电路中，电阻器主要用来控制电压和电流，即起降压、分压、限流、分流、隔离、滤波、匹配和信号幅度调节等作用。 2、电阻值 电阻值表示电阻器对电流阻碍能力的大小，单位为欧姆，符号Ω，也有用千欧，兆欧的，换算关系1MΩ＝1000kΩ= 1000000Ω。电阻值由本身的材质、长度、横截面积决定。电阻器上面所标示的阻值叫做标称阻值。 3、允许误差 标称阻值与实际阻值的差值与标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或 00）、±2%-0.2(或0）、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、电阻阻值识别 • 数字表示法： R 代表小数点位置 3 位数标注：前两位代表有效数，后一位代表10的几次幂。4 位 数标注：前三位代表有效数，后一位代表10 的几次幂。一些奇怪的标注（如：43C）需要查生产厂商的内部编码规则 0201,0402 由于 面积太 小，上面都 不 印 字；0603 上面只 印 有3 位数的； 0805 及以 上印 有3 位数的或者 4 位数的。 • 色 环 表示法：4 环 标注：前两位代表有效数，第三位代表10 的几次幂，第四 位表示 精度5 环 标注：前三位代表有效数，第四 位代表10 的几次幂，第五 位表示精度部分特 殊标注（如增 加 一位表示电阻类 别）需要查生产厂商的内部编码规则 黑 、褐 、红 、橙 、黄 、绿 、蓝 、紫 、灰 、白 ，10 种 颜 色 分别表示数字0～ 9 精度一般 用金 、银 2 种 颜 色 表示，分别为5％ 和10％ • 图 例 ： 标准阻值列表 E24 1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1 E96 1.00 1.02 1.05 1.07 1.10 1.13 1.15 1.18 1.21 1.24 1.27 1.30 1.33 1.37 1.40 1.43 1.47 1.50 1.54 1.58 1.62 1.65 1.69 1.74 1.78 1.82 1.87 1.91 1.96 2.00 2.05 2.10 2.15 2.21 2.26 2.32 2.37 2....
