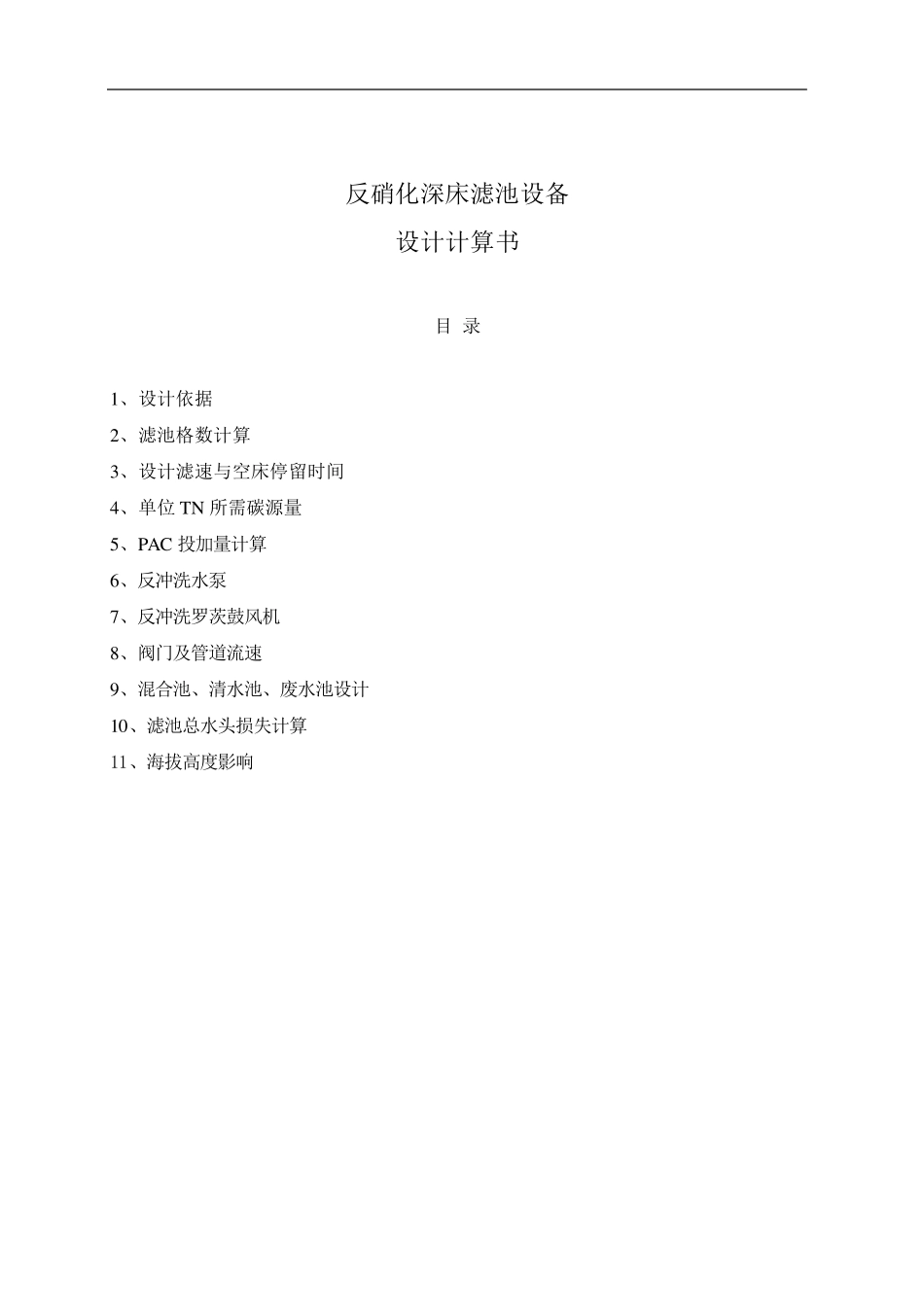

反硝化深床滤池设备 设计计算书 目 录 1、设计依据 2、滤池格数计算 3、设计滤速与空床停留时间 4、单位 TN 所需碳源量 5、PAC 投加量计算 6、反冲洗水泵 7、反冲洗罗茨鼓风机 8、阀门及管道流速 9、混合池、清水池、废水池设计 10、滤池总水头损失计算 11、海拔高度影响 1 、设计依据 反硝化深床滤池是具有同步去除TN、SS 和TP 功能的滤池，其设计控制条件为去除TN。因为去除TN 是生物过程，需要控制反硝化速率、负荷和一定的接触反应时间，在此称之为空床停留时间。 对于该项目，设计依据如下： 设计水量为1.8 万m3/d， Kz= 1.40； 平均水量为750m3/h，最大日最大时设计水量1050m3/h。 •反硝化深床滤池设计进水、出水水质：(单位：mg/L) 项目 名称 CODcr BOD5 SS NH4-N TN TP pH 进水（mg/L） ≤60 ≤20 ≤20 ≤5(8) ≤20 ≤1 6-9 出水（mg/L） ≤50 ≤10 ≤10 ≤5(8) ≤15 ≤0.5 6-9 TN 去除量：5mg/L。 设计最低水温10℃-12℃ 设计最高水温25℃。 2 、滤池格数计算 滤池设计限制条件多为冬天，此时水温低，反硝化菌活性较差，反硝化滤池 设计负荷远低于夏天，但是冬季水量一般较小，按平均日水量计算。夏天水温高 反硝化菌的活性较高，但是水量较大，最大日最大时水量多发生在夏天， 因此用夏天最大日最大时水量进行核算。 （1） 冬季计算 当在设计最低水温10℃时，取NO3-N 去除负荷0.3kgNO3-N/(m3·d)，水量为1.8 万m3/d ，NO3-N 去除总量为： G = 18000m3/d×5g/m3×0.001 kg/g =90kgNO3-N/d 则滤料容积 V： V = 90kgNO 3-N/d÷0.3kgNO3-N/(m3·d) =300m3。 此处单格滤池，滤料层厚度 h=1.9m，池宽 B=2.9m, 则滤池总长度为： L总=V/(B×h)=300÷( 2.9×1.9)=54.45m， 取4 格滤池： 单池长度 L=54.45/4= 13.61m。 为便于滤砖布置，取池长13.82m。 （2）夏季计算 按照水温25℃，按照最大日最大时水量核算；夏天进水TN 一般较低，为保险考虑，仍以去除NO3-N 5mg/L 进行复核。 NO3-N 去除量为： G = 18000 m3/d×5g/m3×0.001 kg/g×1.40=126kgNO3-N/d 取NO3-N 去除负荷为0.65 kgNO3-N/(m3·d) 滤料容积为： V = 126kgNO3-N/d÷0.65kgNO3-N/(m3·d) =193.85m3。 以单格 L×B= 13.82×2.9m，滤层厚度h取1.9m，则滤池格数为： n=V/(LBh)=193.85÷(13.82×2.9×1.9)=2.55 格，符合要求。 综上计算，反硝化深床滤池共...
