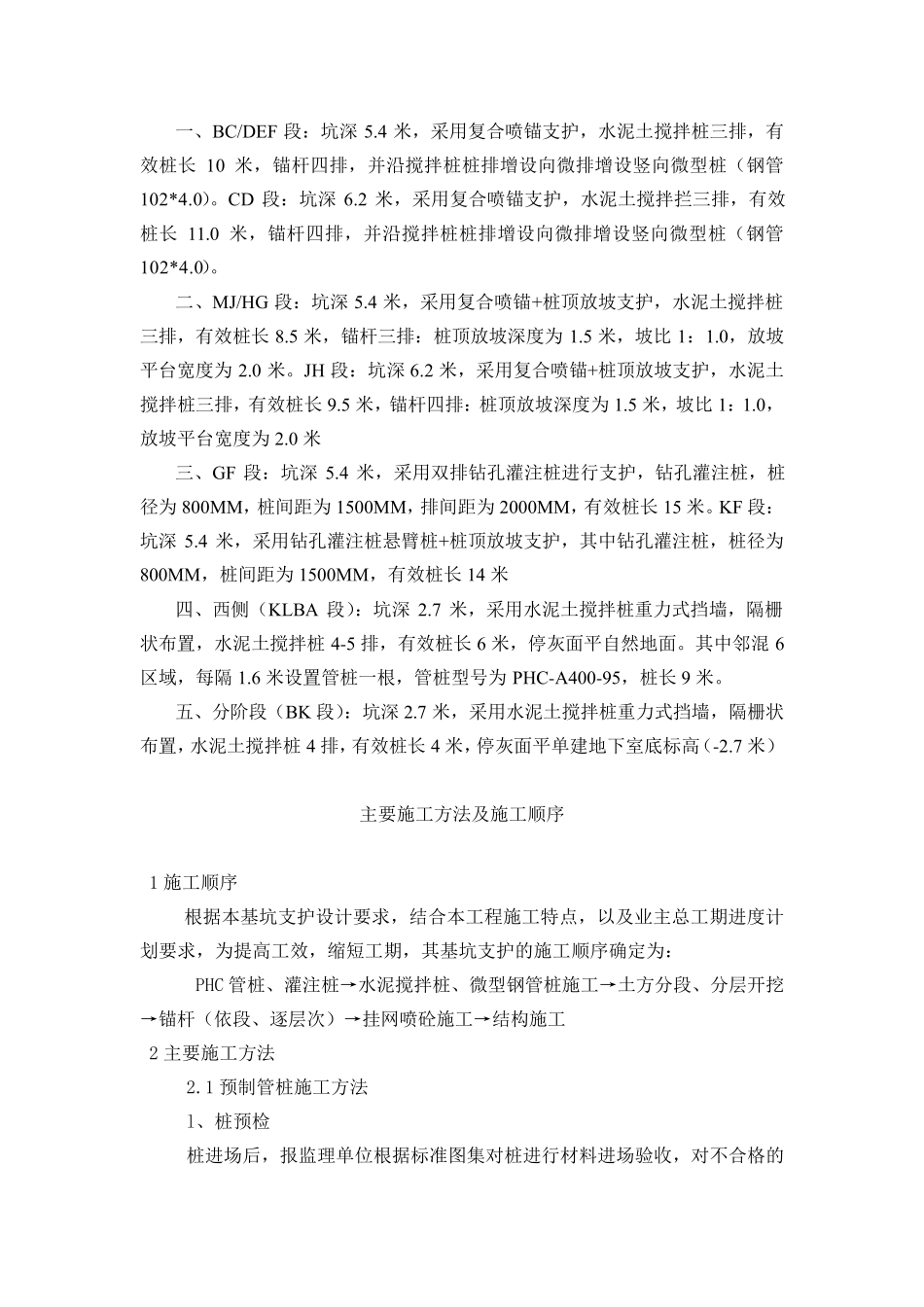

工程概况 1 支护设计概况 1、本基坑重要性等级为二级。 2、本工程主楼设计为 10 层,地下室设计为地下一层,层高 4.6M,其中地下建筑面积约为 839 平方米。该地下室正负零设计标高为28.6M,自然地面为28.1-28.3M。 3、基坑支护体系概况。 本项目基坑南北两侧及东侧要采用复合喷锚支护,其中对北侧并增设微型钢管桩: 基坑东南角已有建筑较近地段,采用双排桩支护:基坑西南角邻近已有建筑较近地段,采用悬臂桩支护: 西侧采用水泥土搅拌重力式挡墙墙支护措施。 2 场区周边环境 拟建场地位于监利县交通路,基坑东边为监利县交通路、基坑北侧坑壁沿宋家湾西路,拟拆除基坑西南角已有建筑最北端一间。 3 场地工程地质条件 通过勘察查明,本场地土层主要为杂填土、粉质粘土,上部为厚度不等的杂填土,下部为粉质粘土夹粉土。详见勘探资料。 4 场地水文地质条件 根据勘察资料,本场地地下水的类型为上部滞水,上部滞水主要赋存于杂填土与2 层粘土层中,大气降水和地表水渗入是其主要补给 来 源 。 工程特 点 1 支护设计具 体介 绍 按 湖 北建艺 风 工程设计有限 公 司 设计的图 纸 1:基坑深 度: 一、CD\HJ 段,基底 标高为-6.5 米,坑深 6.2 米: 二、西侧( KLAB 段),基底 标高-5.7 米,坑深 5.4 米: 三 、基余 地段( BC\DEFGH\JK 段),基底 标高-5.7 米,坑深 5.4 米 2:支护结 构 介 绍 一 、 BC/DEF 段 : 坑 深5.4 米 , 采 用 复 合 喷 锚 支 护 , 水 泥 土 搅 拌 桩 三 排 , 有效 桩 长10 米 , 锚 杆 四 排 , 并 沿 搅 拌 桩 桩 排 增 设 向 微 排 增 设 竖 向 微 型 桩 ( 钢 管102*4.0)。 CD 段 : 坑 深6.2 米 , 采 用 复 合 喷 锚 支 护 , 水 泥 土 搅 拌 拦 三 排 , 有 效桩 长11.0 米 , 锚 杆 四 排 , 并 沿 搅 拌 桩 桩 排 增 设 向 微 排 增 设 竖 向 微 型 桩 ( 钢 管102*4.0)。 二 、 MJ/HG 段 : 坑 深 5.4 米 , 采 用 复 合 喷 锚 +桩 顶 放 坡 支 护 , 水 泥 土 搅 拌 桩三 排 , 有 效 桩 长 8.5 米 , 锚 杆 三 排 : 桩 顶 放 坡 深 度 为1.5 米 , 坡 比 1: 1.0, 放 坡平 台 宽 度 为2.0 米 。 JH 段 : 坑 深 6.2 米 , 采 ...
